3. Bien serrer toutes les vis de la ral-
longe de table à l'aide d'un outil adé-
quat.
3
Remarque :
Les étais de la rallonge peuvent
être vissés fixement. Une autre solution
consiste à les monter de manière à pou-
voir rabattre la rallonge de table.

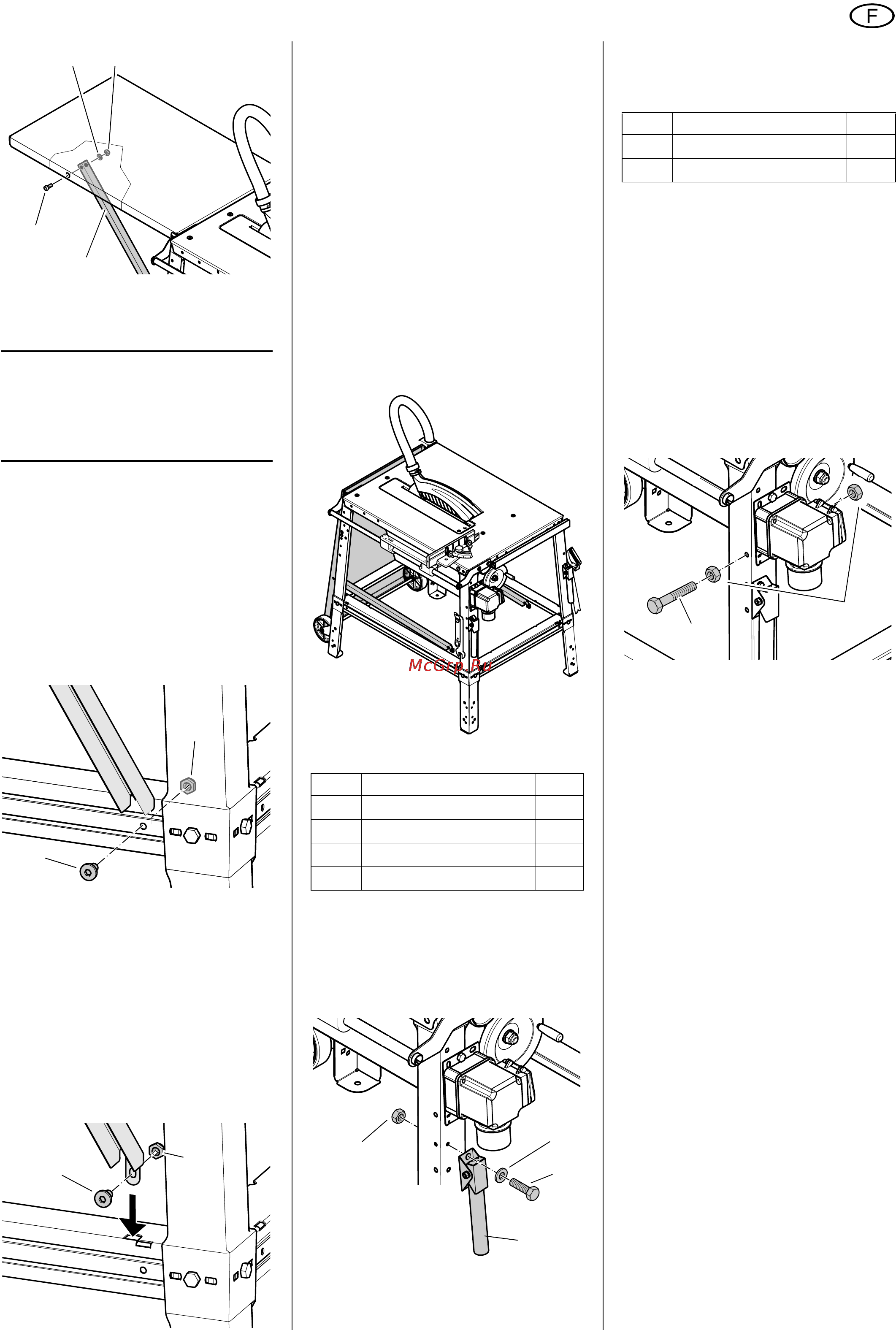

Vissage fixe des étais
1. Introduire les bords relevés des
étais dans les fentes de l'entretoise
courte à l'arrière de la scie et pous-
ser vers l'extérieur.
2. Visser les étais sur l'entretoise en
utilisant pour chacun une vis à tête
conique (120) et un écrou hexago-
nal indesserrable (119) (voir illustra-
tion).
Montage des étais pour pouvoir
rabattre la rallonge de table
1. Visser une vis à tête conique (122)
et un écrou hexagonal indesserrable
(121) à l'extrémité inférieure de cha-
que étai.
2. Introduire les extrémités inférieures
des étais dans les fentes de l'entre-
toise courte à l'arrière de la scie et
pousser vers l'extérieur (voir illustra-
tion).
Serrage des assemblages par vis
Vérifiez les vissages. Serrez-les
bien à l'aide d'un outil adapté.
Tenez compte pour cela des consi-
gnes suivantes :
après avoir serré les vis, l'appa-
reil doit être bien droit et stable ;
alignement de la rallonge de
table : la surface de la rallonge
doit être dans le même plan que
la surface du plateau.
Rabattre la rallonge de table
1. Pousser vers l'intérieur les extrémi-
tés inférieures des étais.
2. Décrocher les étais par en haut et
rabattre la rallonge de table comme
indiqué sur l'illustration.
Montage des poignées de transport
Les poignées de transport sont vissées
sur les pieds avant de la scie.
1. Insérer par l'avant sur chaque poi-
gnée de transport (123) deux vis
hexagonales (124)
avec rondelles
(125).
2. Monter les poignées de transport de
manière à pouvoir rabattre les
tuyaux vers le bas.
3. Visser à chaque fois un écrou à
embase (126) de l'intérieur.
Montage des supports d'accessoires
Pour finir, visser sur les pieds avant
deux vis hexagonales destinées à servir
de support pour le poussoir, la poignée
du bloc poussoir et la clé de montage :
1. Visser un écrou à embase (127) sur
les deux vis hexagonales (128) sur
environ 10 mm ;
2. Introduire de l'extérieur une vis
hexagonale sur le pied avant gau-
che par l'orifice latéral et la bloquer
avec un autre écrou à embase ;
3. Procéder de la même manière pour
le pied avant droit.
7.1 Raccordement au secteur
B
Danger ! Tension électrique
Ne mettre la scie en service
que dans un environnement sec.
Ne brancher la scie que sur une
source de courant répondant aux exi-
gences suivantes (voir également
"Caractéristiques techniques") :
prises de courant correctement
installées, mises à la terre et con-
trôlées ;
prises de courant avec un con-
ducteur neutre dans le cas d'un
courant rotatoire triphasé ;
la tension et la fréquence du sec-
teur doivent correspondre aux
indications figurant sur la plaque
signalétique de l'appareil ;
protection contre l'électrocution
par un disjoncteur différentiel
avec un courant de défaut de
30 mA ;
protection contre les courts-cir-
cuits par une protection de sec-
teur (dispositif de court-circuit)
avec 16 A maximum ;
Impédance système Z
max.
au
point de jonction (raccord mai-
son) : voir feuille jointe.
118
116
117
115
119
120
122
121
Pos. Désignation Qté
123
Poignée de transport
2
124
Vis hexagonale M6 x 16
4
125
Rondelle 6,4
4
126
Écrou à embase M6
4
123
124
125
126
Pos. Désignation Qté
127
Écrou à embaseM6
4
128
Vis hexagonale M6 x 50
2
127
128
