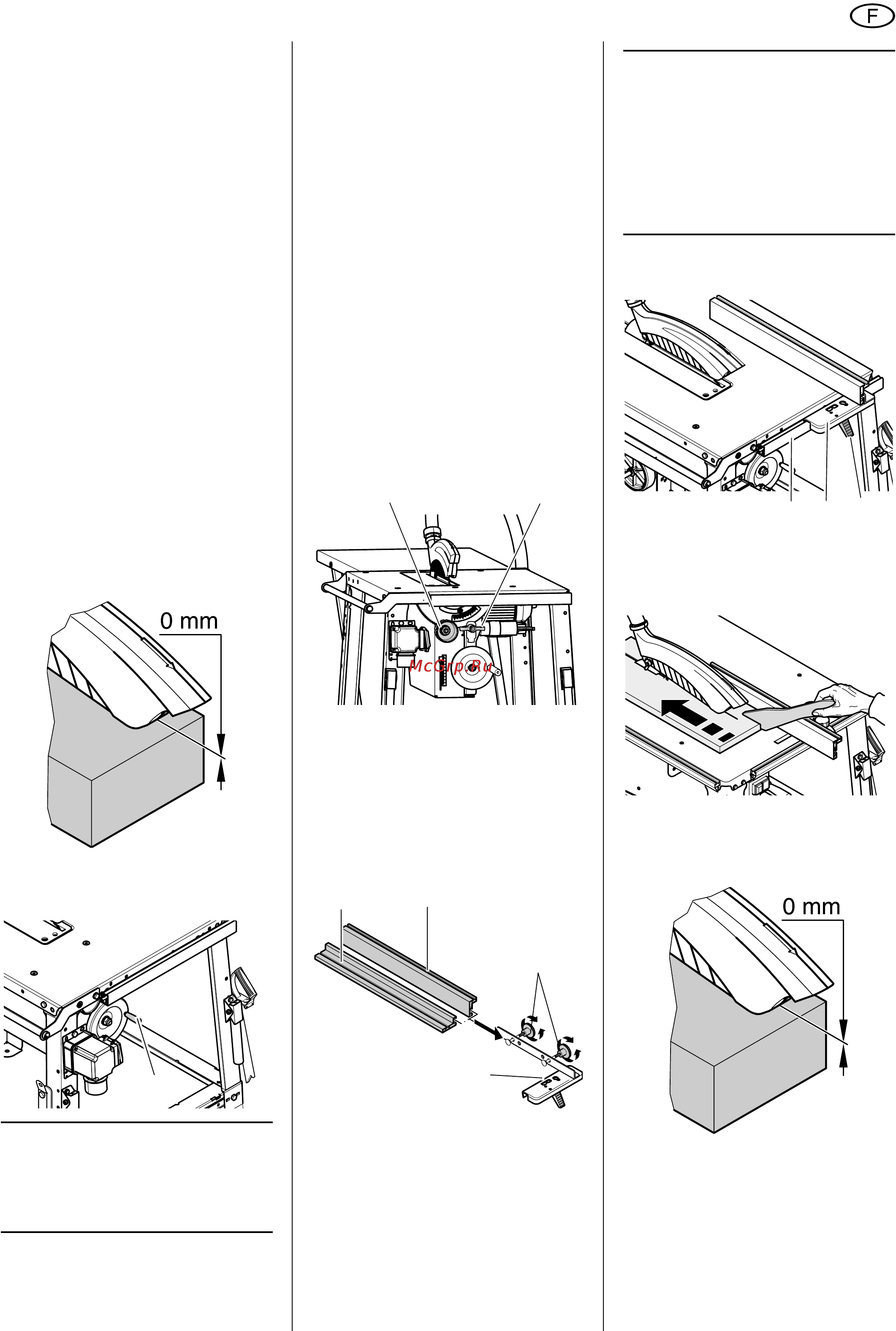

43
FRANÇAIS
S'il y a encore des dépôts de copeaux
dans le boîtier protecteur de la lame de
scie, nettoyer le boîtier :
1. Retirer le capot de protection et le
support de table.
2. Démonter la lame de scie (voir
"Changement de la lame de scie"
dans le chapitre "Maintenance").
3. Nettoyer le boîtier protecteur de la
lame de scie.
4. Remonter la lame de scie, monter le
support de table et le capot de pro-
tection.
8.2 Réglage de la hauteur de
coupe
A
Danger !
Les éléments ou les objets se
trouvant dans la plage de réglage
peuvent être saisis par la lame en
rotation ! Ne réglez la hauteur de
coupe que lorsque la lame de scie est
immobile !
La hauteur de coupe de la lame de scie
doit être adaptée à la hauteur de la pièce
à usiner : le bord inférieur avant du capot
de protection doit recouvrir entièrement
la pièce à usiner.
• Régler la hauteur de coupe en tour-
nant la manivelle (131) sur le boîtier
protecteur de la lame de scie.
3
Remarque :
Pour compenser un éventuel jeu
lors du réglage de la hauteur de coupe,
toujours amener la lame de scie par le
bas dans la position souhaitée.
8.3 Réglage de l'inclinaison
de la lame de scie
A
Danger !
Les éléments ou les objets se
trouvant dans la plage de réglage
peuvent être saisis par la lame en
rotation ! Ne réglez l'inclinaison de la
lame de scie que lorsque la lame de
scie est immobile !
L'inclinaison de la lame de scie peut être
réglée en continu entre 0° et 47°.
1. Desserrer d'un tour environ l'écrou à
oreilles (133) à l'avant du collecteur
de copeaux.
Le collecteur est muni sur le côté
opposé d'un écrou d'entraînement
qui empêche toute modification
involontaire de l'angle d’inclinaison
tant que l'écrou à oreilles est des-
serré.
2. Régler à l'aide de la manivelle (132)
l'inclinaison de la lame de scie.
3. Bloquer la lame en position à l'aide
de l'écrou à oreilles (133).
8.4 Sciage avec butée paral-
lèle
1. Adapter le profilé de butée à la hau-
teur de la pièce à usiner.
Pour cela, desserrer les écrous
moletés (136).
− Bord de guidage bas (134) =
pour scier les pièces plates
− Bord de guidage élevé (135) =
pour scier les pièces hautes
2. La butée parallèle (139) est insérée
par le haut sur le rail de guidage
(140) à l'avant de la scie.
3. Régler la largeur de coupe à l'aide
de la butée parallèle. La largeur de
coupe est mesurée sur l'arête de
lecture (137).
3
Remarque :
L'origine de la graduation est
ajustée en prenant comme référence le
bord de guidage supérieur du profilé de
butée.
Si c'est le bord de guidage inférieur du
profilé de butée qui est monté sur l'appa-
reil, l'échelle de lecture est décalée de
47 mm.
4. Fixer la butée parallèle en position à
l'aide du levier de serrage (138).
A
Danger !
Utiliser le poussoir lorsque
l'écart entre la lame de scie et la butée
parallèle est inférieur à 120 mm.
5. Régler la hauteur de coupe de la
lame de scie. Le bord inférieur avant
du capot de protection doit recouvrir
entièrement la pièce à usiner.
6. Régler et bloquer l'angle d'inclinai-
son de la lame de scie.
7. Mettre le moteur en route.
8. Scier la pièce en une seule opéra-
tion.
9. Arrêter l'appareil si vous ne souhai-
tez pas poursuivre immédiatement
le travail.
131
132
133
134 135
136
137
138139
140
