38
FRANÇAIS

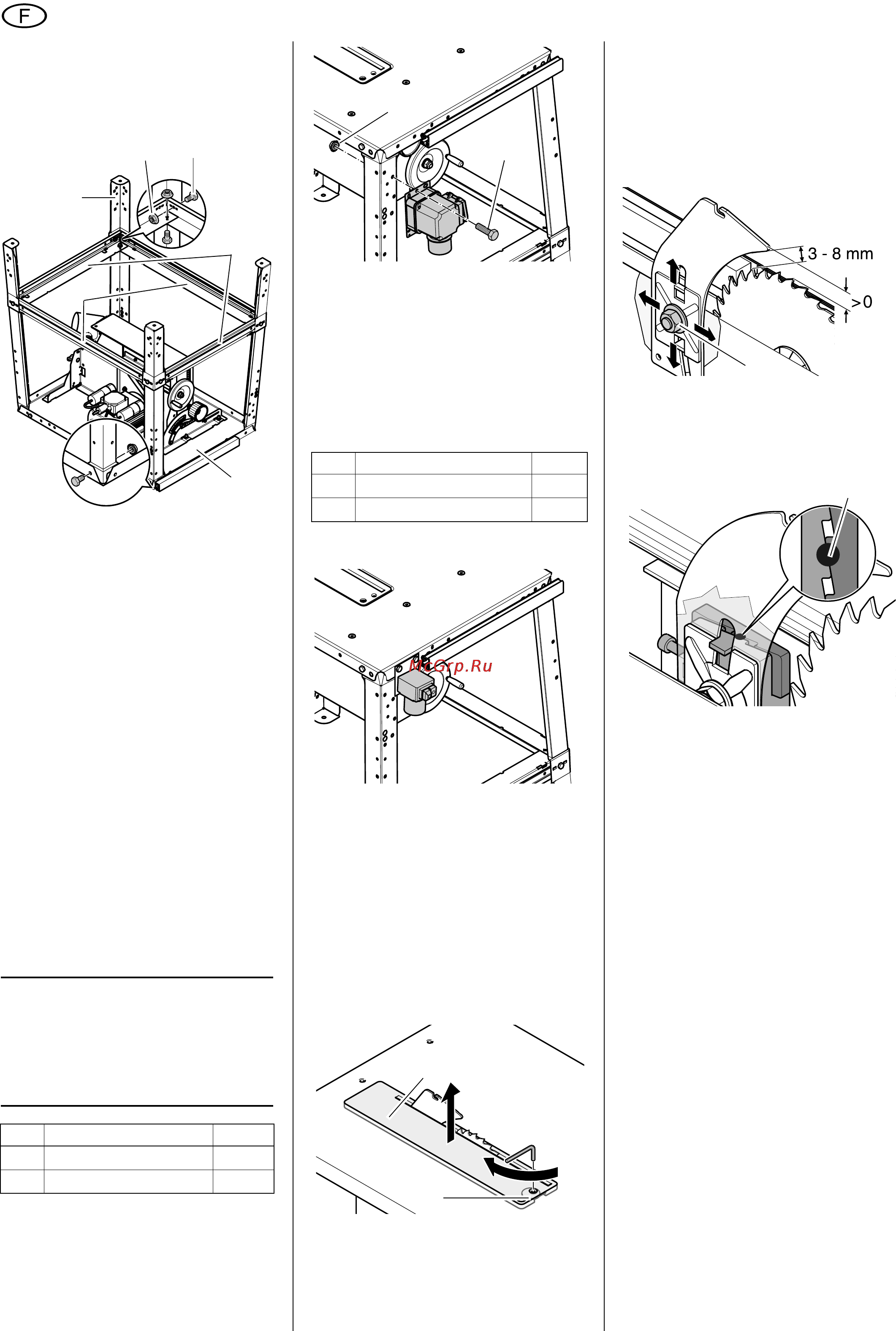

− visser les écrous à embase (65)
de l'intérieur – sans les serrer
tout de suite, car cela se fera
après avoir monté la rallonge de
table.
3. Visser les entretoises longues (68)
sur les côtés et les entretoises cour-
tes (67) entre les pieds avant et
arrière :
− le côté large des entretoises est
tourné vers le plateau ;
− les tenons et les évidements des
entretoises doivent s'emboîter ;
− introduire les vis hexagonales par
l'extérieur ;
− visser les écrous à embase par
l'intérieur sans serrer à fond.
4. Visser les entretoises entre elles :
− introduire les vis hexagonales par
le côté du plateau ;
− visser les écrous à embase de
l'autre côté.
− Retourner la scie avec l'aide
d'une deuxième personne et la
placer en position droite sur une
surface plane.
Montage de l'interrupteur "marche-
arrêt"
3
Remarque :
Certains appareils sont vendus
avec un autre interrupteur pour des rai-
sons de fabrication (voir "Montage de
l'interrupteur "marche/arrêt" de rempla-
cement").
1. Desserrer le dispositif qui maintient
l'interrupteur "marche/arrêt" durant
le transport.
2. Visser à fond la tôle du boîtier sur le
pied avant gauche à l'aide de deux
vis hexagonales (70) et d'écrous à
embase (71).
Les interrupteurs doivent être tour-
nés vers la droite.
A
Attention !
Veillez à ce que le câble ne
repose pas sur des arêtes tranchan-
tes et qu'il ne soit pas plié.
Montage de l'interrupteur "marche-
arrêt" de remplacement
• Le montage se fait comme indiqué
ci-dessus.
Seule différence : les interrupteurs
doivent être tournés vers l'avant.
Alignement du coin à refendre
Étapes préliminaires pour aligner le coin
à refendre :
1. Démonter la coiffe à copeaux.
2. Tourner la vis à tête conique (73)
dans le profil de pose de table (72)
d'un quart de tour dans le sens des
aiguilles d'une montre, puis retirer le
profil de pose de table.
Pour aligner exactement le coin à refen-
dre sur la lame de scie, le coin à refen-
dre peut être réglé sur deux niveaux :
− par rapport à la lame de scie ;
− latéralement.
Écart par rapport à la lame de scie :
l'écart entre le bord extérieur de la lame
de scie et le coin à refendre doit être
compris entre 3 et 8 mm.
Le coin à refendre doit dépasser la table
de la scie au moins de la même hauteur
que la lame de scie.
1. Desserrer d'un tour l'écrou "KEPS"
(74) du coin à refendre.
2. Ajuster le coin à refendre par rap-
port à la lame de scie.
3. Vérifier que les deux parties du sup-
port intérieur du coin à refendre ne
sont pas décalées (repère) (75).
4. Visser fermement l'écrou "KEPS".
Déplacement latéral :
le coin à refendre et la lame de scie doi-
vent être alignés. L'alignement latéral du
coin à refendre est réglé en usine et indi-
qué par un repère (75).
Au cas où un ajustage de précision
serait néanmoins nécessaire, procéder
comme suit :
1. desserrer d'un tour l'écrou "KEPS"
(74) du coin à refendre.
2. Aligner latéralement le coin à refen-
dre :
• pour décaler le coin à refendre vers
la gauche : visser la vis à six pans
creux (76) vers l'intérieur.
• pour décaler le coin à refendre vers
la droite : dévisser la vis à six pans
creux (76) vers l'extérieur.
Vérifer que le profilé intérieur du
support intérieur du coin à refendre
est en contact avec la vis à six pans
creux.
3. Visser fermement l'écrou "KEPS".
Pos. Désignation Qté
70
Vis hexagonale M8 x 16
2
71
Écrou à embase M8
2
64
69
65
66
68
67
Pos. Désignation Qté
70
Vis hexagonale M6 x 16
2
71
Écrou à embase M6
2
70
71
72
73
74
75
