37
FRANÇAIS

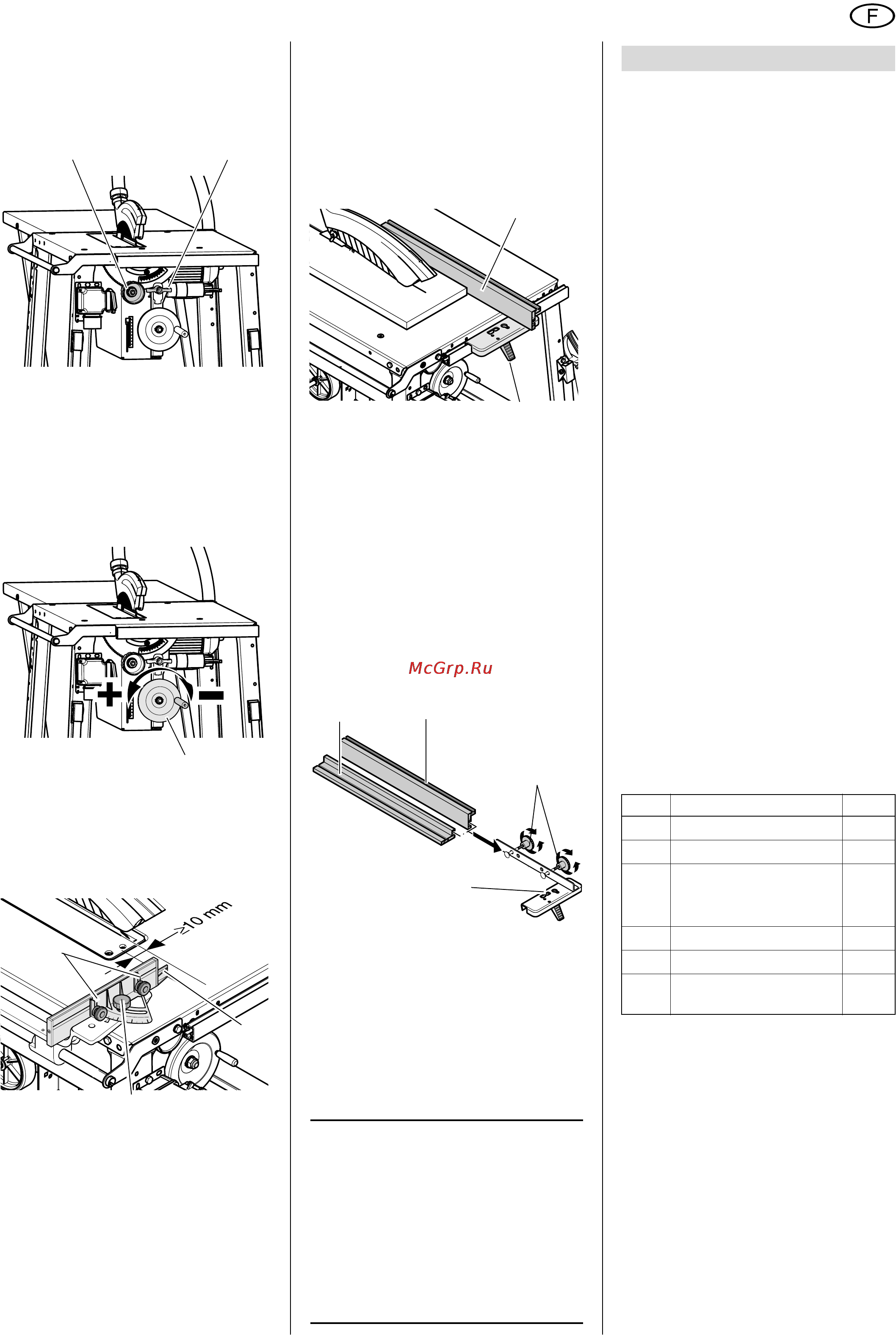

Dispositif de réglage de l'angle
d'inclinaison
La lame de scie peut être réglée à l'aide
de la manivelle (52) sur n'importe quel
angle compris entre 0° et 47°.
Pour que l'angle d’inclinaison réglé ne
change pas lors du sciage, il est bloqué
avec un écrou à oreilles (53) à l'avant du
collecteur de copeaux.
Bielle de réglage de la hauteur de
coupe
La hauteur de coupe peut être ajustée
en tournant la bielle (54).
Butées de pièces à usiner
La scie est équipée de deux butées de
pièces à usiner :
Butée transversale (pour coupes
transversales) :
La butée transversale est utilisée
avec le profilé de butée court.
La butée transversale est fixée sur
une barre de guidage montée à la
gauche de la scie.
Vis à poignée (56) de réglage
d'onglet. La plage de réglage est
de 45°. La vis à poignée (56) doit
être serrée à fond pour scier avec
la butée transversale.
Écrous moletés (57) de réglage
du profilé de butée. Le tenon en
plastique (55) du profilé de butée
doit être tourné vers la lame de
scie et se trouver à 10 mm au
moins de la lame.
Butée parallèle (pour coupes longi-
tudinales) :
Pour la butée parallèle, on utilise le
profilé de butée long (58). Le mon-
tage s'effectue sur le rail de guidage
à l'avant de la scie.
Lorsque vous sciez avec la butée
parallèle, le profilé de butée (58)
doit être parallèle à la lame de
scie et bloqué en position à l'aide
du levier de serrage (59).
Écrous moletés (62) de fixation
du profilé de butée. Après avoir
desserré les deux écrous mole-
tés (62), le profilé de butée peut
être retiré et déplacé :
Bord de guidage bas (60) :
pour scier des pièces plates ;
pour scier avec la lame de scie
inclinée.
Bord de guidage haut (61) :
pour scier des pièces hautes.
Vous voyez sur la butée parallèle un évi-
dement avec une arête de lecture (63)
pour l'échelle graduée.
3
Remarque :
L'origine de la graduation est
ajustée en prenant comme référence le
bord de guidage supérieur (voir "Ajus-
tage de la butée parallèle" au chapitre
"Assemblage").
Si c'est le bord de guidage inférieur du
profilé de butée qui est monté sur l'appa-
reil, l'échelle de lecture est décalée de
47 mm.
A
Danger !
Les modifications apportées à
la scie ou l'utilisation de pièces
n'ayant été ni contrôlées, ni approu-
vées par le fabricant sont suscepti-
bles de provoquer des dommages
imprévisibles !
Installez la scie en vous confor-
mant exactement aux présentes
instructions.
N'utilisez que les pièces fournies
avec l'appareil.
Ne modifiez aucune pièce.
La scie n'est conforme aux instructions
de sécurité et ne peut être manipulée en
toute sécurité que si les instructions de
montage sont soigneusement respec-
tées.
Observez également les remarques sui-
vantes pour éviter tout problème lors de
l'assemblage :
Lisez bien chaque étape avant
d'effectuer la manipulation.
Préparez les pièces nécessaires à
chaque étape de travail.
Outils requis
Clé à six pans creux, taille 4
Clé à six pans creux, taille 6
Tournevis cruciforme
Clé de 10
Clé de 13
Clé de 19
(fournie)
Clé polygonale 46 mm (fournie)
Installation du support
1. Déposer le plateau (69) sur un sup-
port stable en plaçant le moteur vers
le haut.
A
Attention !
La lame de scie et le couteau
diviseur ne doivent pas être en con-
tact avec le support ! Pour éviter
d'abîmer la scie ou le support, posez
le plateau sur deux tréteaux.
2. Visser les quatre pieds (64) dans les
coins de la table à l'intérieur :
Insérer les vis hexagonales (66)
par l'extérieur ;
placer les deux vis M8 x 20 sur
l'arête arrière de la table
(pour la rallonge de table) ;
52 53
54
55
56
57
58
59
60 61
62
63
7. Assemblage
Pos. Désignation Qté
64
Montant
4
65
Écrou à embase, M8
20
66
Vis hexagonale
M8 x 16
M8 x 20
18
2
67
Montant court
2
68
Montant long
2
69
Table avec agrégat de
sciage
1
