Kontrola horizontalne tačnosti dužne ose
Za kontrolu potrebna Vam je jedna slobodna merna linija od
20 m na čvrstoj podlozi izmedju dva zida A i B.
– Montirajte merni alat blizu zida A na držač ili stativ, ili ga
postavite na neku čvrstu i ravnu podlogu. Uključite merni
alat i birajte rad sa 5- tačaka.
– Usmerite horizontalan laserski zrak koji ide paralelno sa
dužnom osom mernog alata, na bliski zid A. Pustite da se
merni alat niveliše. Označite sredinu laserske tačka na zidu
(tačka I).
– Okrenite merni alat za 180°, iznivelišite ga i markirajte
sredinu tačke laserskog zraka na zidu preko puta B
(tačka II).
– Postavite merni alat ne okrećući ga blizu zida B, uključite
ga i pustite da se niveliše.
– Centrirajte merni alat po visini tako (pomoću stativa ili u
datom slučaju sa podmetačima), da sredina tačke
laserskog zraka tačno pogadja prethodno markiranu
tačku II na zidu B.
– Okrenite merni alat za 180° ne menjajući visinu. Pustite da
se niveliše i označite tačkastu sredinu laserskog zraka na
zidu A (tačka III). Pazite pritom, da je tačka III što
vertikalnija odnosno nalazi se ispod tačke I.
– Razlika d obe označene tačke I i III na zidu A daju stvarno
visinsko odstupanje mernog alata duž dužne ose.
Na mernoj liniji od 2 x 20 m = 40 m iznosi maksimalno
dozvoljeno odstupanje:
40 m x ± 0,3 mm/m = ± 12 mm.
Razlika d izmedju tačaka I i III sme na kraju da iznosi najviše
12 mm.
Uputstva za rad
f Upotrebljavajte uvek samo sredinu laserske tačke
odnosno laserske linije za markiranje. Veličina laserske
tačke odnosno širina laserske linije menjaju se sa
rastojanjem.
Radovi sa stativom (pribor)
Jedan stativ pruža stabilnu mernu podlogu koja se može
podešavati po visini. Stavite merni alat sa 1/4" prihvata za
stativ 7 na navoj stativa 16 ili jednog uobičajenog u trgovini
foto stativa. Za pričvršćivanje na jednom u trgovini
uobičajenog gradjevinskog stativa potreban Vam je 5/8"
prihvat za stativ 6. Čvrsto zavrnite merni alat sa zavrtnjem za
pričvršćivanje stativa.
Centrirajte stativ grubo, pre nego što uključite merni alat.
Pričvršćivanje sa univerzalnim držačem (pribor)
Pomoću univerzalnog držača 15 možete pričvrstiti merni alat
na primer na vertikalnim površinama, cevima ili magnetnim
materijalima. Univerzalan držač je isto tako pogodan kao i sta-
tiv za pod i olakšava centriranje po visini mernog alata.
Centrirajte univerzalni držač 15 grubo, pre nego što uključite
merni alat.
Radovi sa mernom pločom (pribor) (pogledajte slike A–B)
Pomoću merne ploče 14 možete prenositi laserski marker na
pod odnosno visinu lasera na zid.
Sa nultim poljem i skalom možete meriti odstupanje prema
željenoj visini i ponovo nanositi na drugom mestu. Tako odpada
tačno podešavanje mernog alata na visinu na koju se prenosi.
Merna ploča 14 ima refleksioni sloj koji poboljšava vidljivost
laserskog zraka na većem rastojanju odnosno pri jačem
sunčevom zračenju. Pojačavanje svetlosti se može samo onda
prepoznati, ako gledate na mernu ploču paralelno laserskom
zraku.

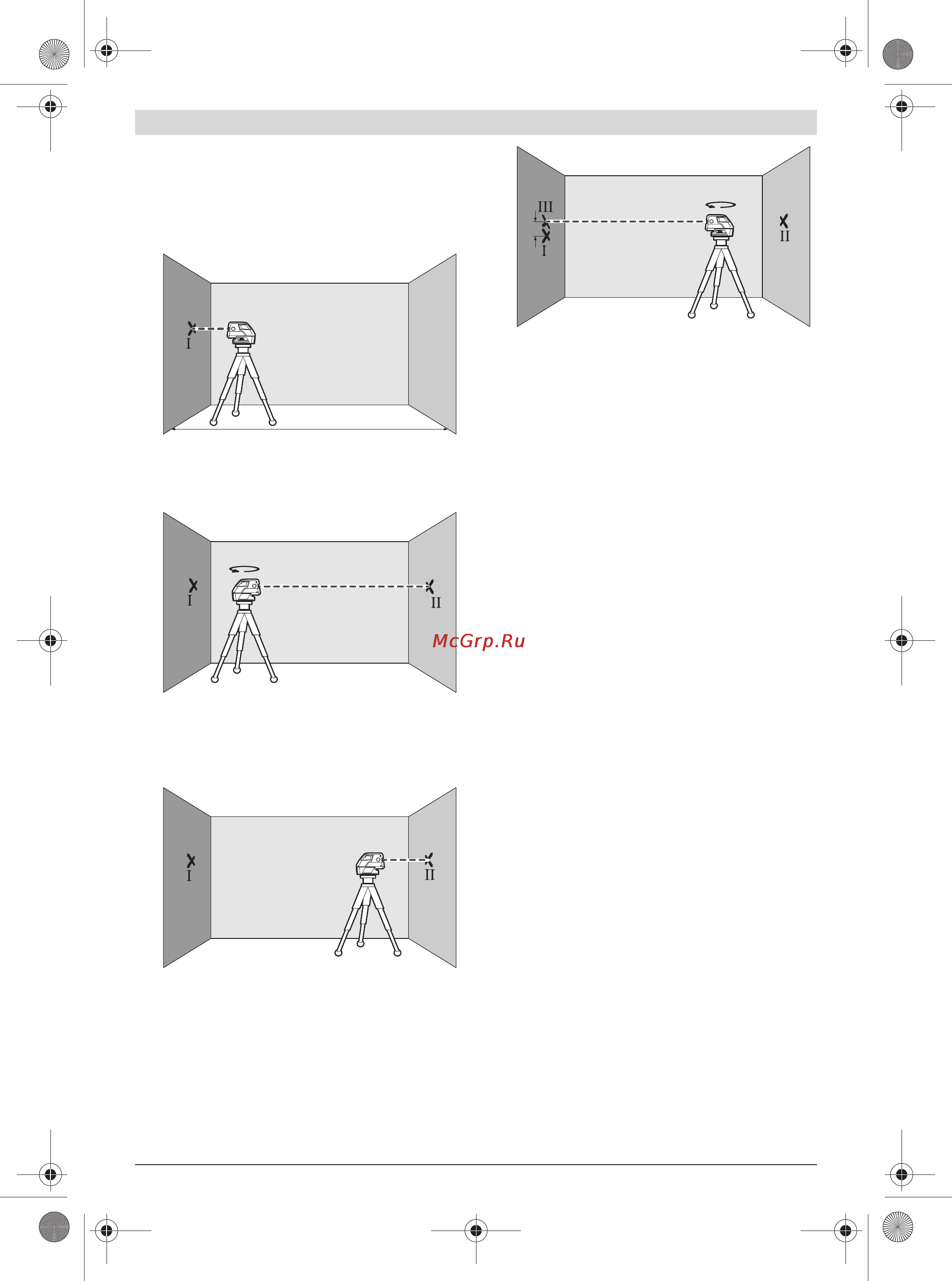

A
B
20 m
180°
B
A
A
B
d
180°
A
B
