42 | Nederlands
1 618 C00 50R | (24.1.12) Bosch Power Tools
Behalve externe invloeden, kunnen ook apparaatspecifieke
invloeden (zoals een val of een hevige schok) tot afwijkingen
leden. Controleer daarom altijd voor het begin van de werk-
zaamheden de nauwkeurigheid van het meetgereedschap.
Als de nauwkeurigheid van de horizontale puntstralen binnen
de maximaal toegestane afwijking ligt, is daarmee ook de
nauwkeurigheid van de verticale puntstralen en de laserlijnen
gecontroleerd.
Als het meetgereedschap bij een van de controles de maxima-
le afwijking overschrijdt, dient u het door een Bosch-klanten-
service te laten repareren.

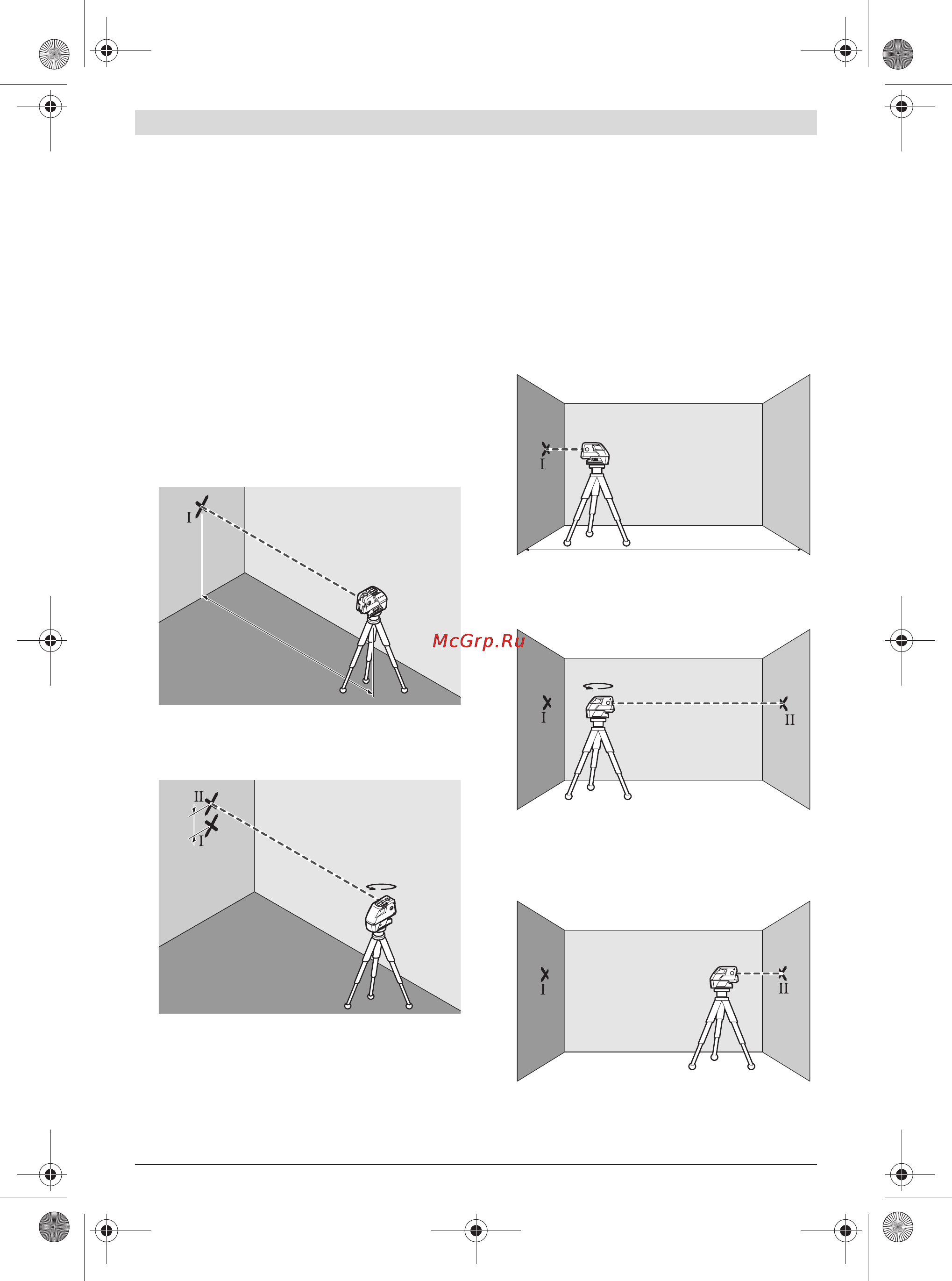

Horizontale waterpasnauwkeurigheid van de breedteas
controleren
Voor de controle heeft u een vrij meettraject van 20 meter op
een stabiele ondergrond vóór een muur nodig.
– Monteer het meetgereedschap op 20 meter afstand van de
muur op de houder resp. een statief of plaats het op een
stabiele en vlakke ondergrond. Schakel het meetgereed-
schap in en kies de vijfpuntsfunctie.
– Richt een van de beide zijwaartse laserstralen die langs de
breedteas van het meetgereedschap verlopen op de muur.
Laat het meetgereedschap waterpassen. Markeer het mid-
den van de punt van de laserstraal op de muur (punt I).
– Draai het meetgereedschap ca. 180° zonder de hoogte te
veranderen. Laat het waterpassen en markeer het midden
van de punt van de andere zijwaartse laserstraal op de
muur (punt II). Let erop dat punt II zoveel mogelijk recht
boven of recht onder punt I ligt.
– Het verschil d tussen beide gemarkeerde punten I en II op
de muur levert de feitelijke hoogteafwijking van het meet-
gereedschap op.
Op het meettraject van 2 x 20 = 40 m bedraagt de maximaal
toegestane afwijking:
40 m x ± 0,3 mm/m = ± 12 mm.
Het verschil d tussen de punten I en II mag daarom hoogstens
12 mm bedragen.
Horizontale waterpasnauwkeurigheid van de lengteas
controleren
Voor de controle heeft u een vrij meettraject van 20 meter op
een vaste ondergrond tussen twee muren A en B nodig.
– Monteer het meetgereedschap dicht bij muur A op de hou-
der resp. een statief of plaats het op een stabiele en vlakke
ondergrond. Schakel het meetgereedschap in en kies de
vijfpuntsfunctie.
– Richt de horizontale laserstraal, die parallel aan de lengteas
van het meetgereedschap verloopt, op de nabijgelegen muur
A. Laat het meetgereedschap waterpassen. Markeer het
midden van de punt van de laserstraal op de muur (punt I).
– Draai het meetgereedschap 180°, laat het nivelleren en
markeer het midden van de punt van de laserstraal op
muur B aan de andere kant (punt II).
– Plaats het meetgereedschap – zonder het te draaien –
dicht bij muur B, schakel het in en laat het waterpassen.
– Stel het meetgereedschap in hoogte zo af (met behulp van
het statief of indien nodig door er iets onder te plaatsen),
dat het midden van de punt van de laserstraal precies de
eerder gemarkeerde punt II op muur B raakt.
20 m
d
180°
A
B
20 m
180°
B
A
A
B
OBJ_BUCH-1546-001.book Page 42 Tuesday, January 24, 2012 4:18 PM
