46 | Dansk

1 618 C00 50R | (24.1.12) Bosch Power Tools

Deaktivering af frakoblingsautomatik

Trykkes der ikke på nogen taste på måleværktøjet i ca. 30 min,

slukkes måleværktøjet automatisk for at skåne batterierne.

Måleværktøjet tændes igen efter den automatiske slukning

ved at skubbe start-stop-kontakten 4 i position „off“ og så

tænde for måleværktøjet igen eller ved at trykke på drifts-

form-tasten en gang 2.

Frakoblingsautomatikken deaktiveres ved at trykke på drifts-

form-tasten og holde den nede i mindst 3 s, mens måleværk-

tøjet er tændt 2. Er frakoblingsautomatikken deaktiveret,

blinker laserstrålerne kort som bekræftelse.

f Sørg for, at måleværktøjet altid er under opsyn og sluk

for måleværktøjet efter brug. Andre personer kan blive

blændet af laserstrålen.

Den automatiske frakobling aktiveres ved at slukke for måle-

værktøjet og tænde for det igen.

Funktioner

Måleværktøjet har flere driftsformer, som du altid kan skifte

mellem:

– Kryds- og punktlinjedrift: Måleværktøjet fremstiller en

vandret og en lodret laserlinje fremad samt en lodret

punktstråle opad og nedad og en vandret punktstråle

fremad og ud til hver side.

– 5-punkt-drift: Måleværktøjet fremstiller en lodret

punktstråle opad og nedad samt en vandret punktstråle

fremad og ud til hver side.

– Linjedrift vandret: Måleværktøjet fremstiller en vandret

laserlinje fremad.

– Linjedrift lodret: Måleværktøjet fremstiller en lodret laser-

linje fremad.

Alle punktstrålerne forløber mod hinanden i en vinkel på 90°,

laserlinjerne krydser ligeledes hinanden i en vinkel på 90°.

Måleværktøjet befinder sig i krydslinje- og punktlinjedrift-

funktion, når det tændes. Driftsformen skiftes ved at trykke

på driftsform-tasten 2.

Alle driftsformer kan vælges både med og uden nivellerings-

automatik.

Automatisk nivellering

Arbejde med nivelleringsautomatik (se Fig. C–E)

Stil måleværktøjet på et vandret, fast underlag og fastgør det

på holderen 15 eller stativet 16.

Skub Til arbejde med nivelleringsautomatik skub start-stop-

kontakten 4 i position „on“.

Efter tændingen udligner nivelleringsautomatikken automa-

tisk ujævnheder i selvnivelleringsområdet på ±4°. Nivellerin-

gen er afsluttet, så snart hhv. laserpunkterne og laserlinjerne

ikke mere bevæger sig.

Er den automatiske nivellering ikke mulig (f.eks. fordi måle-

værktøjets standflade afviger mere end 4° fra den vandrette,

blinker laserlinjerne. I løbet af 10 s efter tændingen er denne

alarm deaktiveret for at muliggøre en klargøring af måleværk-

tøjet.

Stil måleværktøjet vandret og vent på selvnivelleringen. Så

snart måleværktøjet befinder sig i selvnivelleringsområdet på

± 4°, lyser laserstrålerne konstant.

I tilfælde af vibrationer eller positionsændringer under brugen

nivelleres måleværktøjet automatisk igen. Kontrollér efter ni-

velleringen laserstrålernes position mht. referencepunkter

for at undgå fejl som følge af en forskydning af måleværktøjet.

Arbejde uden nivelleringsautomatik (se Fig. F)

Skub til arbejde uden nivelleringsautomatik start-stop-kon-

takten 4 i position „on“. Er nivelleringsautomatikken sluk-

ket, blinker laserlinjerne hele tiden.

Er nivelleringsautomatikken slukket, kan du holde måleværk-

tøjet frit i hånden eller stillle det på et hældet underlag. Laser-

strålerne forløber ikke mere nødvendigvis lodret i forhold til

hinanden.

Nivelleringsnøjagtighed

Påvirkning af målenøjagtighed

Laserens målenøjagtighed påvirkes fremfor alt af omgivelses-

temperaturen. Især temperaturforskelle der forløber fra gul-

vet og opad kan distrahere laserstrålen.

Da temperaturlaget er størst i nærheden af jorden, skal måle-

værktøjet helst monteres på et almindeligt stativ og opstilles i

midten af arbejdsfladen.

Udover eksterne påvirkninger kan også værktøjsspecifikke

påvirkninger (som f.eks. styrt eller kraftige stød) føre til afvi-

gelser. Kontrollér derfor måleværktøjets nøjagtighed, før ar-

bejdet startes.

Ligger nøjagtigheden af de vandrette punktstråler i den maks.

tilladte afvigelse, er dermed også nøjagtigheden af de lodret-

te punktstråler og laserlinjerne kontrolleret.

Overskrider måleværktøjet den max. afvigelse ved en af te-

sterne, skal det repareres hos Bosch Service Center.

Tværaksens vandrette nivelleringsnøjagtighed

kontrolleres

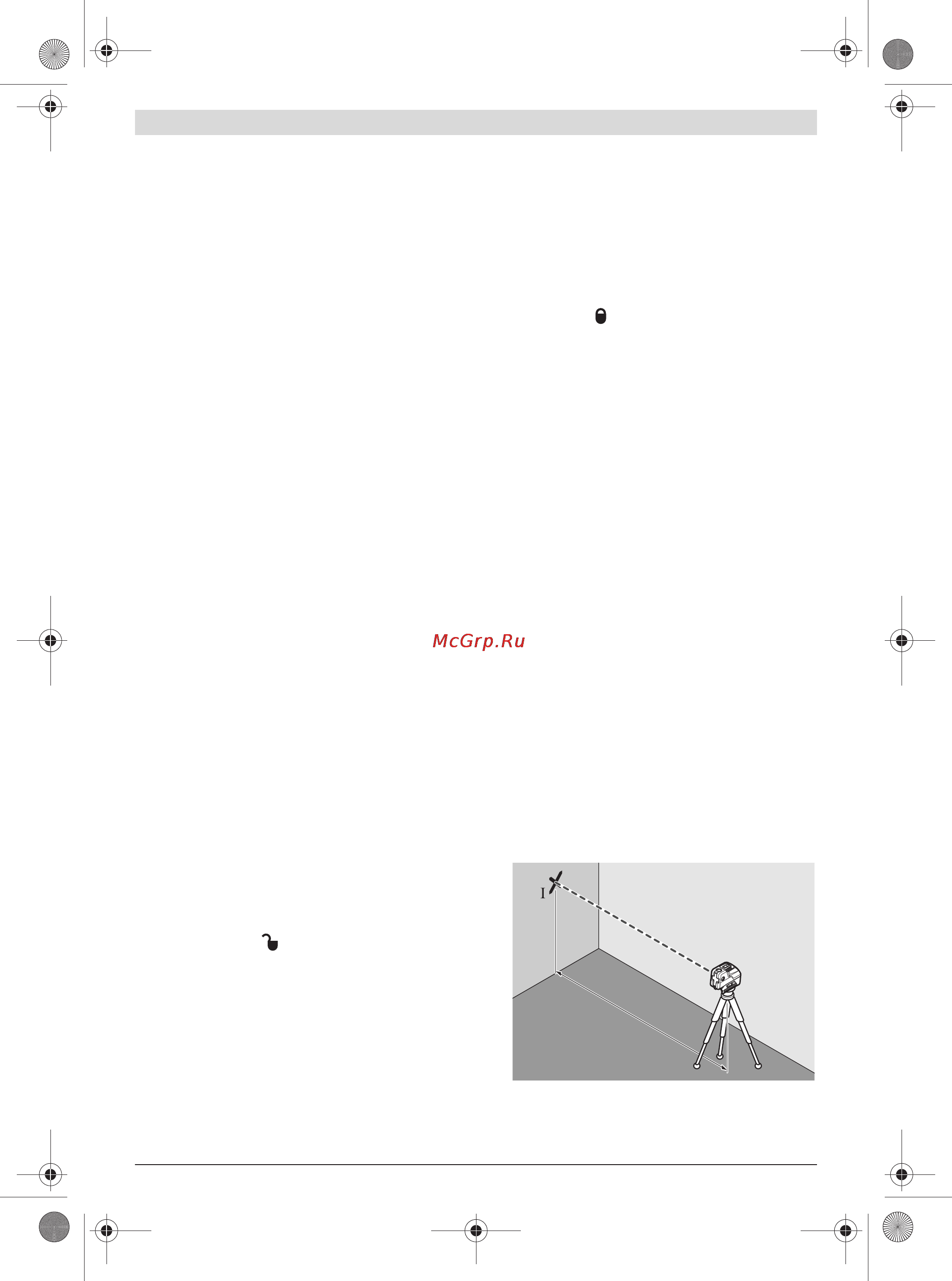

Til kontrollen har du brug for en fri målestrækning på 20 m på

fast undergrund foran en væg.

– Monter måleværktøjet 20 m fra væggen på holderen eller i

et stativ eller stil det på en fast, lige undergrund. Tænd for

måleværktøjet og vælg 5-punkt-funktionen.

– Ret en af de to sidevendte laserstråler, der forløber langs

med måleværktøjets tværakse, på væggen. Lad måleværk-

tøjet nivellere. Marker laserpunktets midt på væggen

(punkt I).

20 m
