60 | Suomi

1 618 C00 50R | (24.1.12) Bosch Power Tools

Käynnistyksen jälkeen automaattinen vaaitus tasaa itsevaai-

tusalueen ±4° sisällä olevat epätasaisuudet automaattisesti.

Vaaitus on päättynyt heti, kun laserpisteet tai laserlinjat eivät

enää liiku.

Jos automaattinen tasaus ei ole mahdollinen, koska esim. mit-

taustyökalun alusta poikkeaa yli 4° vaakatasosta, laserlinjat

vilkkuvat. 10 s sisällä käynnistyksestä tämä hälytys kytkeytyy

pois, mahdollistaen mittaustyökalun asennuksen.

Aseta tässä tapauksessa mittaustyökalu vaakatasoon ja odota

itsetasausta. Heti, kun mittaustyökalu taas on itsetasausalu-

een ±4° sisällä, lasersäteet palavat pysyvästi.

Jos käytön aikana tapahtuu tärähdyksiä tai asennonmuutok-

sia, mittaustyökalu suorittaa automaattisesti uuden vaaituk-

sen. Tarkista vaaituksen jälkeen laserlinjojen sijainnit vertailu-

pisteeseen nähden, mittaustyökalun siirtymisen

aiheuttamien vikojen välttämiseksi.

Työskentely ilman automaattista tasausta

(katso kuva F)

Työnnä ilman vaaitusautomatiikkaa tehtäviä töitä varten käyn-

nistyskytkin 4 asentoon ”on”. Vaaitusautomatiikan ollessa

poiskytkettynä, laserlinjat vilkkuvat pysyvästi.

Tasausautomatiikan ollessa poiskytkettynä, voit pitää mitta-

ustyökalun vapaasti kädessä tai voit asettaa sen kaltevalle

alustalle. Lasersäteet eivät välttämättä kulje enää suorassa

kulmassa toisiinsa nähden.

Tasaustarkkuus

Tarkkuuteen vaikuttavat seikat

Suurin vaikutus on ympäristön lämpötilalla. Erityisesti lattial-

ta ylöspäin esiintyvät lämpötilaerot voivat saattaa lasersäteen

poikkeamaan.

Koska lämpötilakerrostuma os suurin lähellä lattiaa ja maata,

tulisi mittaustyökalu mahdollisuuksien mukaan sijoittaa yleis-

malliselle jalustalle ja keskelle työaluetta.

Ulkoisten vaikutusten lisäksi voivat myös laitteisto-ominaiset

vaikutukset (kuten esim. pudotukset tai voimakkaat iskut)

johtaa poikkeuksiin. Tämän takia tulee mittaustyökalun tark-

kuus tarkistaa aina ennen työn aloittamista.

Jos vaakasuorien pistesäteiden tarkkuus on suurimman salli-

tun poikkeaman sisällä, on myös pystysuorien pistesäteiden

ja laserlinjojen tarkkuus tarkistettu.

Jos mittaustyökalu ylittää suurimman sallitun poikkeaman

jossain tarkistuksessa, tulee se korjauttaa Bosch-huollossa.

Poikittaisakselin vaakasuoran vaaitustarkkuuden

tarkistus

Tarkistusta varten tarvitaan 20 m vapaata mittausmatkaa

seinästä tukevalla alustalla.

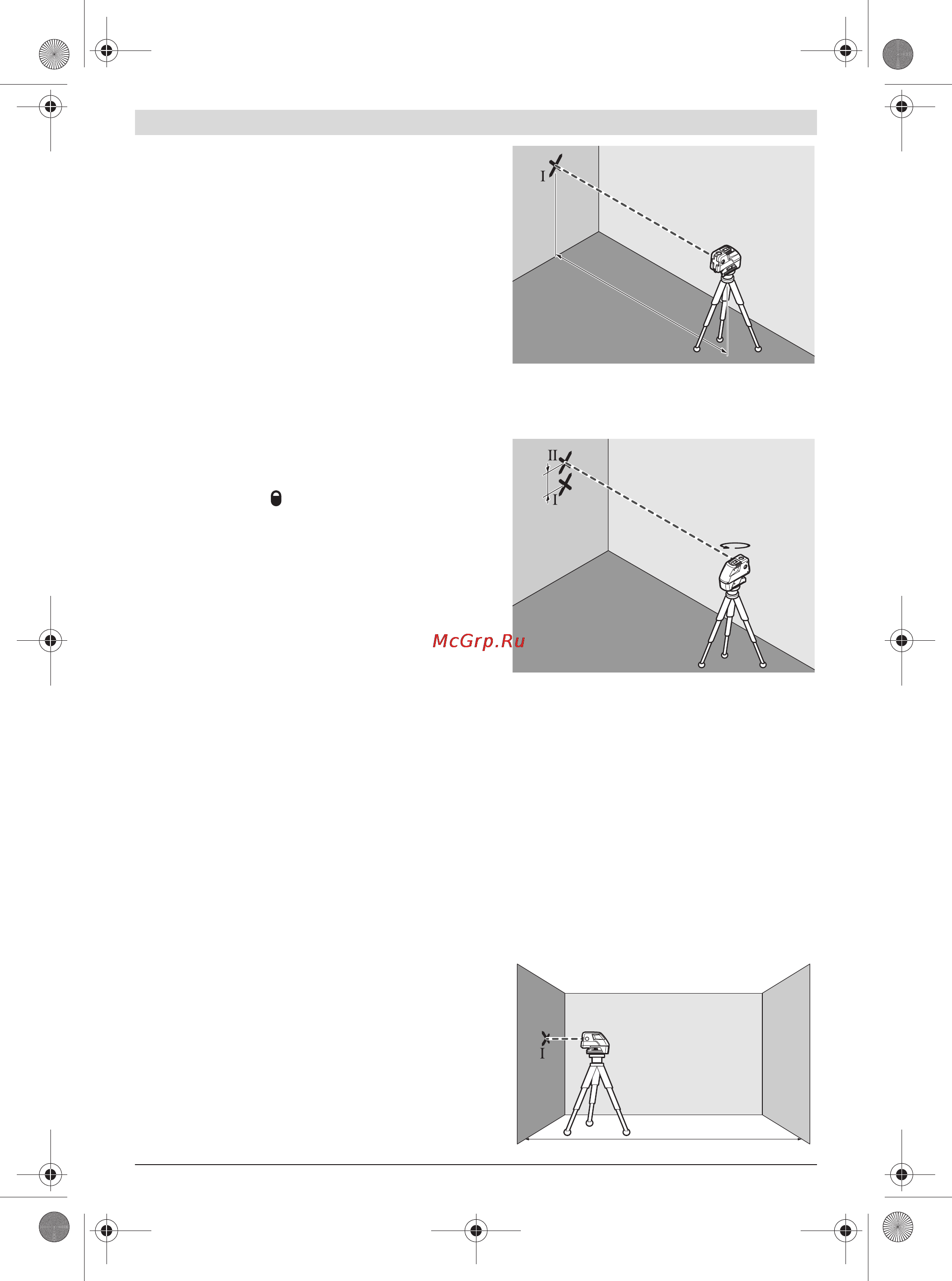

– Asenna mittaustyökalu 20 m seinästä pidikkeeseen tai ja-

lustalle tai aseta se tukevalle, tasaiselle alustalle. Käynnistä

mittaustyökalu ja valitse 5-pistekäyttö.

– Suuntaa toinen sivuttaisista lasersäteistä, joka kulkee pit-

kin mittatyökalun poikittaisakselia, seinään. Anna mittaus-

työkalun vaaittua. Merkitse laserpisteen keskipiste seinäs-

sä (piste I).

– Kierrä mittaustyökalu n. 180°, muuttamatta korkeutta.

Anna sen vaaittua ja merkitse toisen sivuttaisen lasersä-

teen keskipiste seinällä (piste II). Varmista, että piste II on

mahdollisimman suoraan pisteen I ylä- tai alapuolella.

– Kahden merkityn pisteen, I ja II erotus d seinässä A antaa

mittaustyökalun todellisen korkeuspoikkeaman poikittai-

sakselia pitkin.

Mittausmatkalla 2 x 20 m = 40 m suurin sallittu poikkeama on:

40 m x ± 0,3mm/m = ± 12 mm.

Ero d pisteiden I ja II välissä saa siis olla korkeintaan 12 mm.

Pitkittäisakselin vaakasuoran vaaitustarkkuuden tarkistus

Tarkistusta varten tarvitaan 20 m vapaata mittausmatkaa

kahden seinän A ja B välissä tukevalla alustalla.

– Asenna mittaustyökalu lähelle seinää A pidikkeeseen tai ja-

lustalle tai aseta se tukevalle, tasaiselle alustalle. Käynnistä

mittaustyökalu ja valitse 5-pistekäyttö.

20 m

180°

20 m
