Bahasa Indonesia | 171

Bosch Power Tools 1 618 C00 50R | (24.1.12)

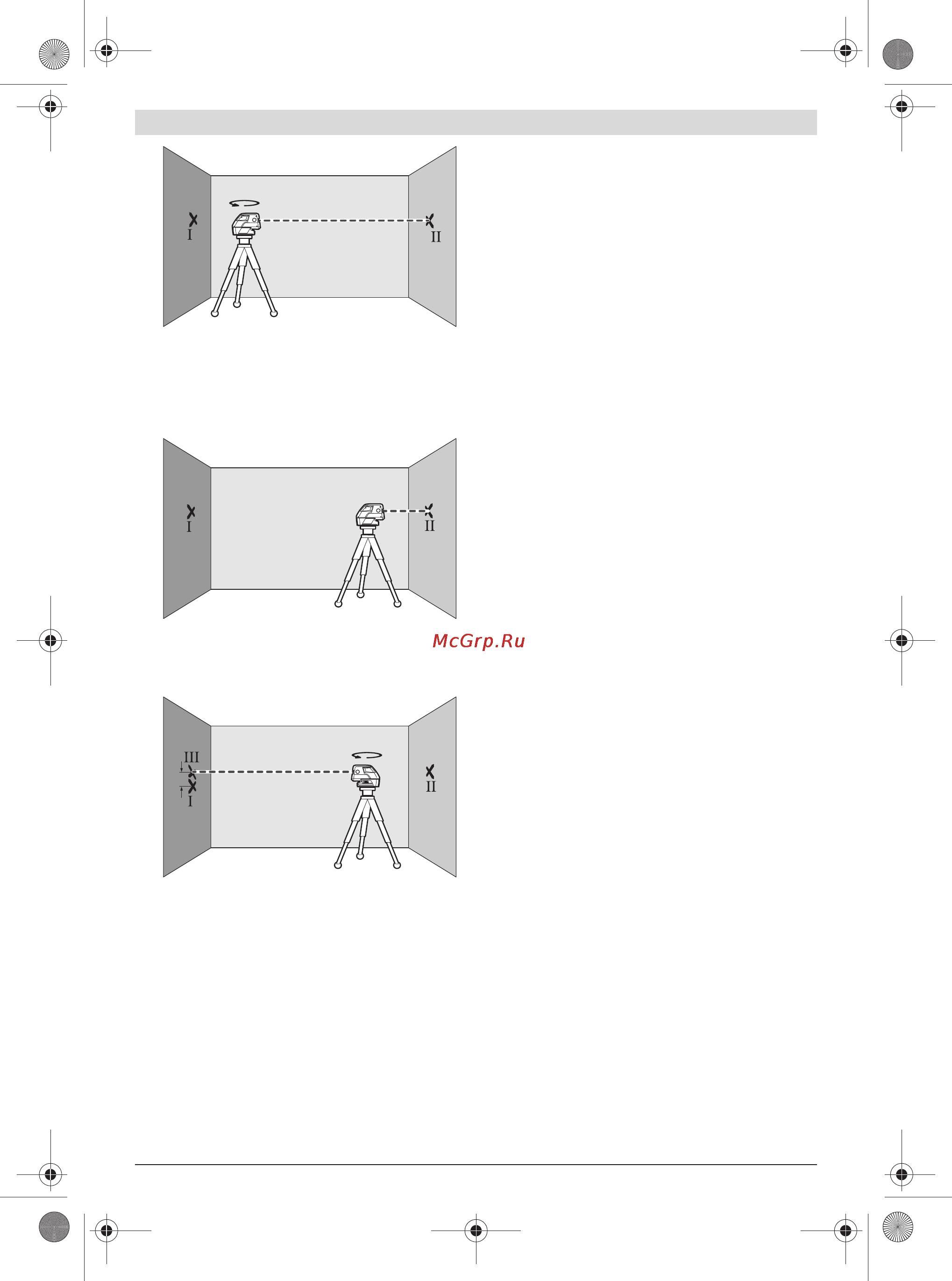

– Putarkan alat pengukur sebanyak 180°, biarkan alat

pengukur melakukan penyetelan otomatis, dan tandai titik

tengah dari sinar laser pada dinding B di seberang (titik II).

– Pindahkan alat pengukur – tanpa memutarkannya – ke

dekat dinding B, hidupkan alat pengukur dan biarkan alat

pengukur melakukan penyetelan otomatis.

– Setelkan ketinggian alat pengukur sedemikian (dengan

menggunakan tripod atau jika perlu dengan ganjelan),

sehingga titik tengah dari sinar laser mengena persis pada

titik II pada dinding B yang ditandakan sebelumnya.

– Putarkan alat pengukur sebesar 180°, tanpa merubah

ketinggiannya. Biarkan alat pengukur melakukan

penyetelan otomatis dan tandai titik tengah dari sinar laser

pada dinding A (titik III). Perhatikanlah supaya titik III

berada secara setegak lurus mungkin di atas atau di bawah

titik I.

– Selisih d di antara kedua titik-titik I dan III yang

ditandakan pada dinding A adalah selisih ketinggian

sebenarnya dari alat pengukur sepanjang sumbu

memanjang.

Pada jarak pengukuran sebesar 2 x 20 m = 40 m selisih

maksimal yang diizinkan adalah:

40 m x ± 0,3 mm/m = ± 12 mm.

Dengan demikian selisih d di antara titik-titik I dan III yang

diizinkan adalah maksimal 12 mm.

Petunjuk-petunjuk untuk pemakaian

f Berilah selalu tanda hanya pada tengah-tengah dari

titik laser atau garis laser. Besarnya titik laser atau

lebarnya garis laser berubah sesuai dengan perubahan

jarak.

Mengukur dengan tripod (aksesori)

Satu tripod bisa menjadi alas untuk mengukur yang stabil dan

ketinggiannya bisa dirubah. Pasangkan alat pengukur dengan

ulir untuk tripod 1/4" 7 pada ulir dari tripod 16 atau tripod

tustel lainnya yang lazim bisa dibeli. Untuk mengencangkan

pada tripod konstruksi bangunan yang lazim bisa dibeli,

gunakan ulir untuk tripod 5/8" 6. Kencangkan alat pengukur

dengan baut pengunci dari tripod.

Ratakan tripod secara kira-kira, sebelum Anda menghidupkan

alat pengukur.

Mengencangkan dengan penopang universal (aksesori)

Dengan menggunakan penopang universal 15 alat pengukur

bisa dikencangkan misalnya pada permukaan yang tegak

lurus, pipa-pipa atau bahan-bahan yang bisa menjadi

magnetis. Penopang universal juga bisa digunakan sebagai

tripod lantai dan memudahkan penyetelan ketinggian alat

pengukur.

Ratakan penopang universal 15 secara kira-kira, sebelum

Anda menghidupkan alat pengukur.

Bekerja dengan pelat ukur (aksesori)

(lihat gambar-gambar A–B)

Dengan bantuan pelat ukur 14 Anda bisa memindahkan

tanda-tanda laser pada lantai atau ketinggian laser pada

dinding.

Dengan medan nol dan skala Anda bisa mengukurkan selisih

terhadap ketinggian yang dikehendaki dan memindahkannya

ke tempat lain. Dengan demikian Anda tidak harus

menyetelkan ketinggian yang dipindahkan secara seksama

pada alat pengukur.

Pelat ukur 14 dilapisi dengan lapisan yang memantulkan,

yang membuat sinar laser pada jarak yang jauh atau jika

matahari bersinar terang terlihat lebih jelas. Kecerahan ini

hanya terlihat, jika Anda melihat pada pelat ukur sejajar

dengan sinar laser.

Bekerja dengan reflektor (alat pemantulan)

Dengan reflektor (alat pemantulan) 13 sinar laser menjadi

lebih jelas terlihat jika keadaan sekeliling tidak

menguntungkan dan pada jarak yang jauh.

Paruh yang memantulkan dari reflektor sinar laser 13

membuat garis laser tampak lebih jelas, dengan bantuan

paruh yang transparan garis laser juga tampak dari sebelah

belakang dari reflektor sinar laser.

Kaca mata untuk melihat laser (aksesori)

Kaca mata untuk melihat laser menyaring cahaya lingkungan.

Dengan demikian sinar merah dari laser bagi mata kita

tampak lebih cerah.

f Janganlah menggunakan kaca mata untuk melihat

sinar laser sebagai kaca mata pelindung. Kaca mata ini

berguna untuk melihat sinar laser dengan lebih jelas, akan

tetapi tidak melindungi mata terhadap sinar laser.

180°

OBJ_BUCH-1546-001.book Page 171 Tuesday, January 24, 2012 4:18 PM
