32 | Português
1 618 C00 50R | (24.1.12) Bosch Power Tools

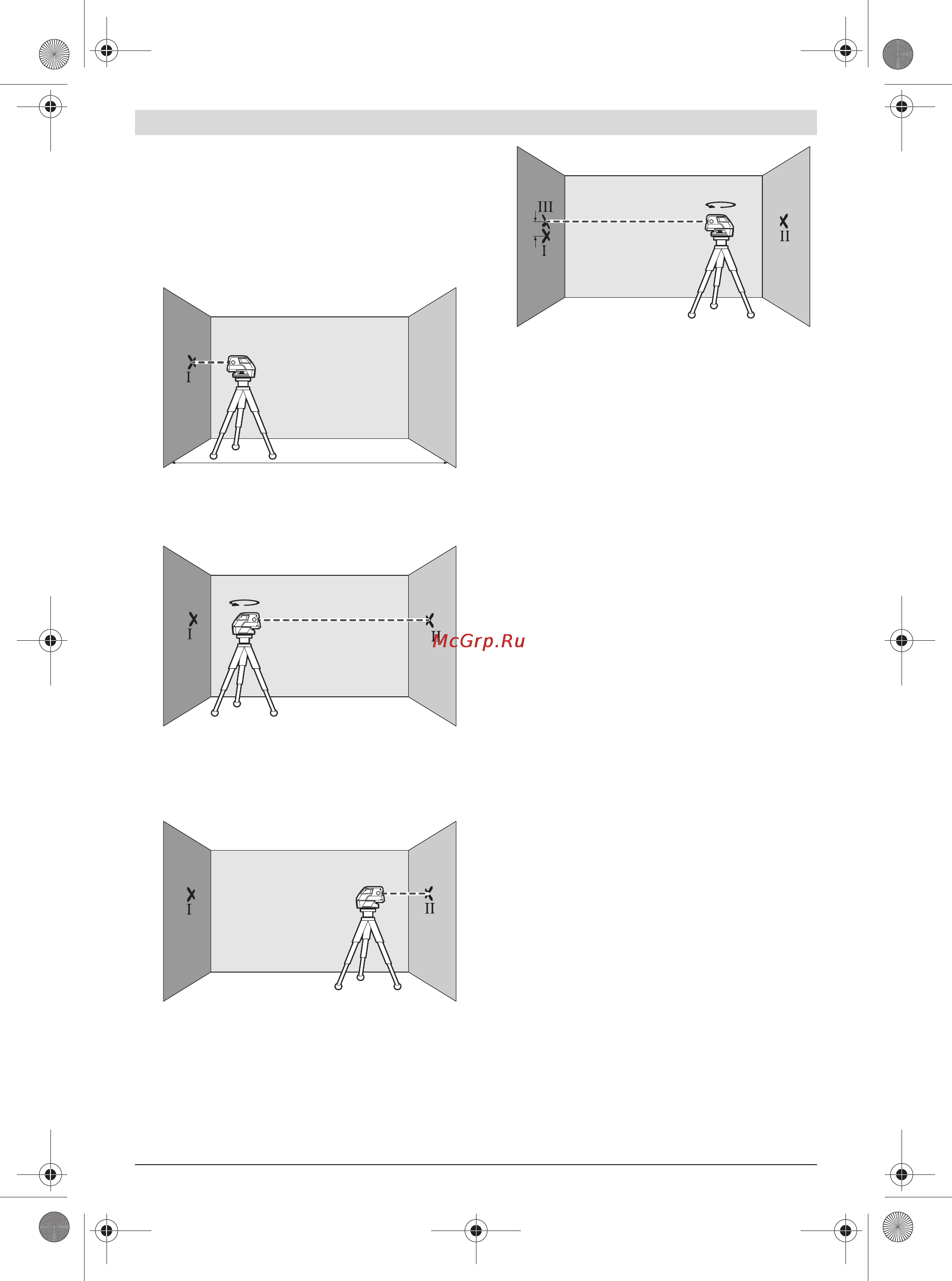

Controlar a exactidão de nivelamento horizontal do eixo
longitudinal
Para o controlo é necessária uma distância de 20 m, livre de
obstáculos, sobre solo firme entre duas paredes A e B.
– Montar o instrumento de medição próximo à parede A,
sobre o suporte, ou um tripé ou colocá-lo sobre uma super-
fície firme e plana. Ligar o instrumento de medição e selec-
cionar o funcionamento de 5 pontos.
– Apontar o raio laser horizontal, que percorre paralelamente
ao eixo longitudinal do instrumento de medição, para a pare-
de A próxima. Deixar o instrumento de medição se nivelar.
Marcar o centro do ponto de laser na parede (ponto I).
– Girar o instrumento de medição por 180°, aguardar o fim
do nivelamento e marcar o centro do ponto do raio laser na
parede oposta B (ponto II).
– Posicionar o instrumento de medição – sem girar – perto
da parede B, ligá-lo e aguardar o nivelamento.
– Alinhar o instrumento de medição na altura (com o tripé ou
se necessário, colocando algo por baixo), de modo que o
centro do ponto do raio laser atinja exactamente o ponto
marcado anteriormente II na parede B.
– Girar o instrumento de medição 180°, sem modificar a al-
tura. Aguardar o fim do nivelamento e marcar o centro do
ponto do raio laser na parede A (ponto III). Observe que o
ponto III esteja o mais vertical possível acima ou abaixo do
ponto I.
– A diferença d entre os dois pontos marcados I e III sobre a
parede A, é a divergência real da altura do instrumento de
medição ao longo do eixo longitudinal.
Numa distância de 2 x 20 m = 40 m a máxima divergência
admissível deverá ser de:
40 m x ± 0,3 mm/m = ± 12 mm.
A diferença d entre os pontos I e III só deve ser de no máximo
12 mm.
Indicações de trabalho
f Para marcar só deve ser utilizado o centro do ponto do
raio laser ou da linha de laser. O tamanho do ponto de
laser ou da largura da linha de laser se modificam com a
distância.
Trabalhar com o tripé (acessório)
O tripé é um suporte de medição estável e com altura regulá-
vel. Colocar o instrumento de medição com a admissão de tri-
pé de 1/4" 7 sobre a rosca do tripé 16 ou sobre um tripé de
fotografia de tipo comercial. Para a fixação num tripé de tipo
comercial deverá usar uma fixação de tripé de 5/8" 6. Apara-
fusar o instrumento de medição com o parafuso de fixação do
tripé.
Alinhar aproximadamente o tripé antes de ligar o instrumento
de medição.
Fixar com o suporte universal (acessório)
Com ajuda do suporte universal 15 é possível fixar o instru-
mento de medição, p.ex. em superfícies e tubos verticais ou
em materiais magnéticos. O suporte universal também é
apropriado como tripé de chão e facilita o alinhamento de
altura do instrumento de medição.
Alinhar aproximadamente o suporte universal 15 antes de
ligar o instrumento de medição.
Trabalhar com a placa de medição (acessório)
(veja figuras A–B)
Com a placa de medição 14 é possível transferir a marcação
de laser para o chão ou a altura do laser para uma parede.
Com o campo nulo e com a escala é possível marcar o deslo-
camento em relação à altura desejada e transferir para um ou-
tro local. Desta forma não é mais necessário ajustar o instru-
mento de medição exactamente à altura a ser transferida.
A
B
20 m
180°
B
A
A
B
d
180°
A
B
OBJ_BUCH-1546-001.book Page 32 Tuesday, January 24, 2012 4:18 PM
