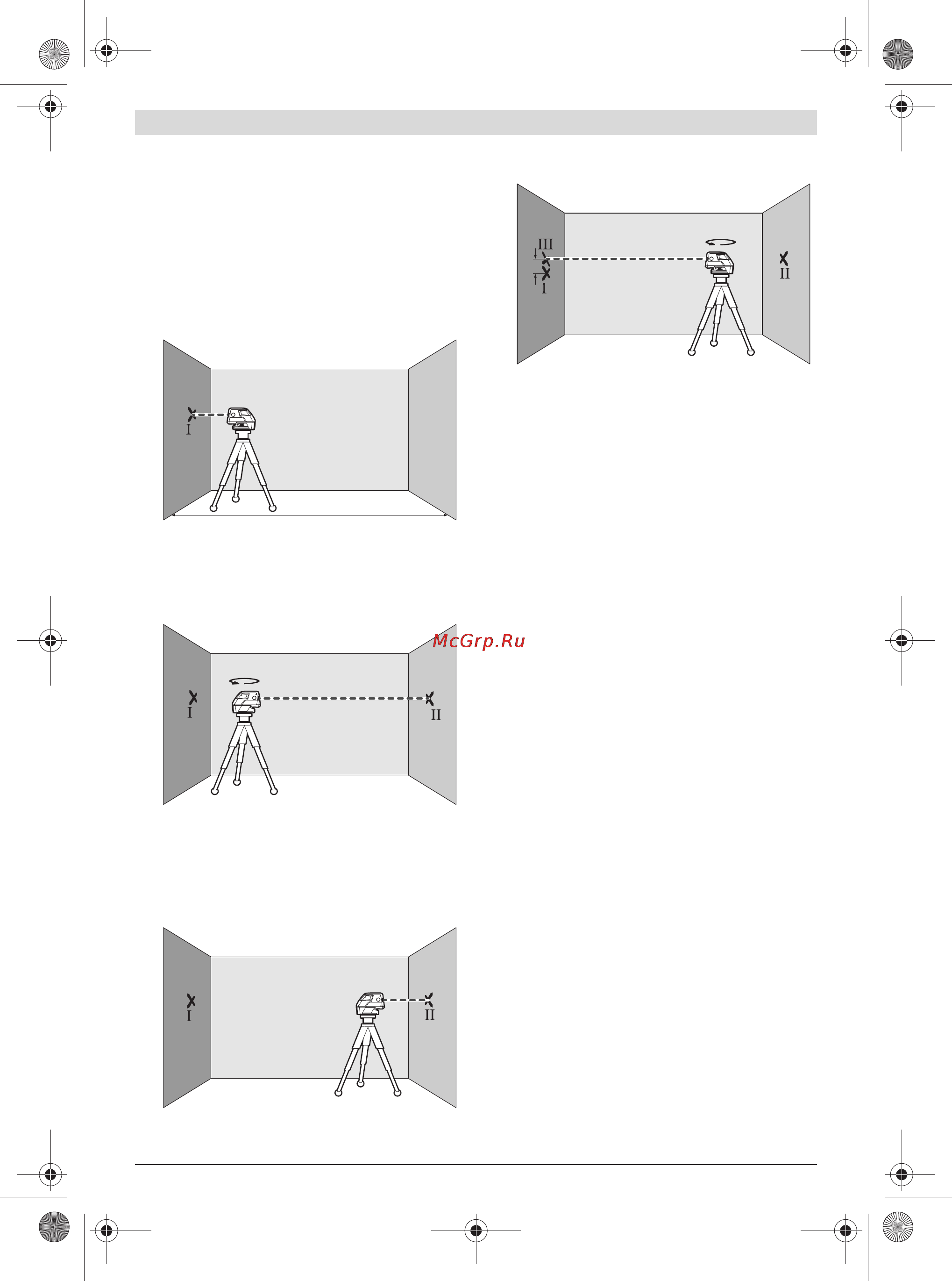

前後軸における水平レべリング精度のチェック
左右軸における水平レべリング精度をチェックする際
には、メジャーリングツールを相互に 20 m 離れた 2
つの壁面 A および B の間の安定した地面上に設置しま
す。
– メジャーリングツールを壁面 A に固定されたホル
ダーまたは三脚上に取り付けるか、安定した平坦な
床面に設置してください。メジャーリングツールの
スイッチを投入し、5 ポイントモードを選択してく
ださい。
– メジャーリングツールの前後軸に平行して照射され
る水平レーザービームを近い方の壁 A に向けてくだ
さい。メジャーリングツールをセルフレべリングさ
せてください。壁面のレーザードット中心をマーキ
ングします ( 点 I)。
– メジャーリングツールを 180° 回転させ、セルフレ
ベリングをおこなった後で反対側の壁面 B のレー
ザードット中心をマーキングします ( 点 II)。
– メジャーリングツールを 回さずに 壁 B 付近にあて、
スイッチを入れてからセルフレベリングをおこなっ
てください。
– 点 II でマーキングした壁面 B の点にレーザードット
中心がくるように、三脚の高さを変更するかツール
下部に何か置いてメジャーリングツールの高さを調
整します。
– メジャーリングツールの高さを変えずに 180° 回転
させてください。 セルフレベリングをおこなった後
で壁面 A のレーザードット中心をマーキングします
( 点 III)。 点 III と点 I ができるだけ垂直線上に並ぶよ
うにしてください（上下はどちらでも構いません）。
– 壁面 A にマーキングされた 2 点（点
I および III）の位
置の差 d がメジャーリングツールの前後軸における
実際の高さ誤差となります。
測定距離 2 x 20 m = 40 m の場合の最大許容誤差は、
40 m x
±0.3 mm/m = ±12 mm です。
つまり、点 I と III の差 d は、12 mm 以下であることが
必要です。
操作上の留意点
f 必ずレーザードットまたはレーザーラインの中心を
マーキングしてください。 レーザードットの大きさ
またはレーザーラインの幅は測定距離に応じて異な
ります。
三脚を使用した作業 （アクセサリー）
三脚を使用すると、メジャーリングツールの高さ調整
が可能となるとともに安定した測定が可能となりま
す。メジャーリングツールの 1/4" 三脚取付部 7 を三脚
16 または市販のカメラ用三脚のネジ上に取り付けてく
ださい。市販の測量用三脚を使用する場合には、5/8"
三脚取付部 6 を使用してください。三脚の固定ネジで
メジャーリングツールをしっかりと固定してくださ
い。
メジャーリングツールのスイッチを入れる前に、三脚
の位置を大まかに調整してください。
汎用ホルダーへの取り付け （アクセサリー）
汎用ホルダー 15 によって、垂直面、筒、磁性体など
へのメジャーリングツールの固定が可能となります。
汎用ホルダーは床用三脚にも適しています。これに
よってメジャーリングツールの高さ調整が容易に行な
えるようになります。
メジャーリングツールのスイッチを入れる前に、汎用
ホルダー 15 の位置を大まかに調整してください。
A
B
20 m
180°
B
A
A
B
d
180°
A
B
