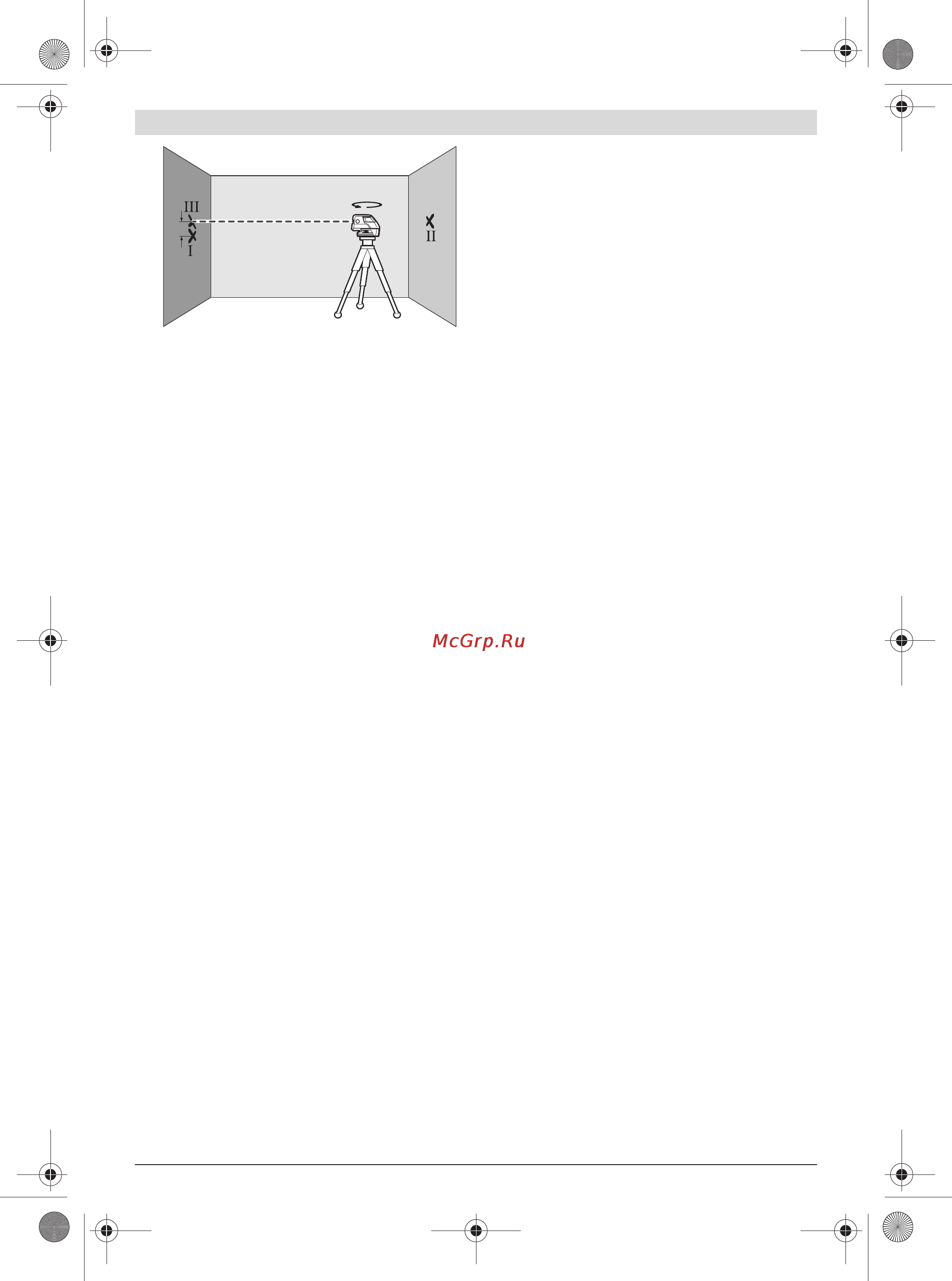

– Draai het meetgereedschap 180° zonder de hoogte te ver-
anderen. Laat het waterpassen en markeer het midden van
de punt van de laserstraal op muur A (punt III). Let erop
dat punt III zoveel mogelijk recht boven of recht onder
punt I ligt.
– Het verschil d tussen beide gemarkeerde punten I en III op
muur A levert de feitelijke hoogteafwijking van het meetge-
reedschap langs de lengteas op.
Op het meettraject van 2 x 20 m = 40 m bedraagt de maxi-
maal toegestane afwijking:
40 m x ± 0,3 mm/m = ±12 mm.
Het verschil d tussen de punten I en III mag daarom hoog-
stens 12 mm bedragen.
Tips voor de werkzaamheden
f Gebruik altijd alleen het midden van de laserpunt of
laserlijn voor het markeren. De grootte van de laserpunt
of de breedte van de laserlijn veranderen met de afstand.
Werkzaamheden met het statief (toebehoren)
Een statief biedt een stabiele, in hoogte instelbare meeton-
dergrond. Zet het meetgereedschap met de 1/4"-statiefopna-
me 7 op de schroefdraad van het statief 16 of een in de han-
del verkrijgbaar fotostatief. Voor de bevestiging op een in de
handel verkrijgbaar bouwstatief gebruikt u de 5/8"-statiefop-
name 6. Schroef het meetgereedschap met de vastzetschroef
van het statief vast.
Stel het statief grof af voordat u het meetgereedschap inscha-
kelt.
Bevestigen met de universele houder (toebehoren)
Met de universele houder 15 kunt u het meetgereedschap be-
vestigen, bijvoorbeeld op verticale oppervlakken, buizen of
magnetiseerbare materialen. De universele houder is even-
eens geschikt als vloerstatief en vergemakkelijkt de hoogteaf-
stelling van het meetgereedschap.
Stel de universele houder 15 grof af voordat u het meetge-
reedschap inschakelt.
Werkzaamheden met de meetplaat (toebehoren)
(zie afbeeldingen A–B)
Met de meetplaat 14 kunt u de lasermarkering op de vloer
resp. de laserhoogte op een muur overbrengen.
Met het nulveld en de schaalverdeling kunt u de verplaatsing
ten opzichte van de gewenste hoogte meten en op een andere
plaats aantekenen. Daarmee vervalt het nauwkeurig instellen
van het meetgereedschap op de over te brengen hoogte.
De meetplaat 14 heeft een reflecterende laag die de zicht-
baarheid van de laserstraal op een grote afstand resp. bij fel
zonlicht verbetert. De helderheidsversterking is alleen zicht-
baar als u parallel aan de laserstraal op de meetplaat kijkt.
Werkzaamheden met het laserdoelpaneel
Het laserdoelpaneel 13 verbetert de zichtbaarheid van de la-
serstraal bij ongunstige omstandigheden en grote afstanden.
De reflecterende helft van het laserdoelpaneel 13 verbetert
de zichtbaarheid van de laserstraal. Door de transparante
helft is de laserstraal ook vanaf de achterzijde van het laser-
doelpaneel herkenbaar.
Laserbril (toebehoren)
De laserbril filtert het omgevingslicht uit. Daardoor lijkt het
rode licht van de laser voor het oog helderder.
f Gebruik de laserbril niet als veiligheidsbril. De laserbril
dient voor het beter herkennen van de laserstraal, maar
biedt geen bescherming tegen de laserstralen.
f Gebruik de laserbril niet als zonnebril en niet in het ver-
keer. De laserbril biedt geen volledige bescherming tegen
ultravioletstralen en vermindert de waarneming van kleuren.
Toepassingsvoorbeelden (zie afbeeldingen C –F)
Voorbeelden van toepassingsmogelijkheden van het meetge-
reedschap vindt u op de pagina’s met afbeeldingen.
Plaats het meetgereedschap altijd dicht bij het te controleren
oppervlak of de te controleren rand en laat het vóór het begin
van elke meting waterpassen.
Meet afstanden tussen laserstraal of laserlijn en een opper-
vlak of rand altijd aan twee zo ver mogelijk uiteen liggende
punten (bijvoorbeeld met de meetplaat 14).
Onderhoud en service
Onderhoud en reiniging
Bewaar en transporteer het meetgereedschap alleen in de
meegeleverde opbergkoffer.
Houd het meetgereedschap altijd schoon.
Dompel het meetgereedschap niet in water of andere vloei-
stoffen.
Verwijder vuil met een vochtige, zachte doek. Gebruik geen
reinigings- of oplosmiddelen.
Reinig in het bijzonder de opening van de laser regelmatig en
let daarbij op pluizen.
Mocht het meetgereedschap ondanks zorgvuldige fabricage-
en testmethoden toch defect raken, dient de reparatie te
worden uitgevoerd door een erkende klantenservice voor
Bosch elektrische gereedschappen. Open het meetgereed-
schap niet.
Vermeld bij vragen en bestellingen van vervangingsonderde-
len altijd het uit tien cijfers bestaande zaaknummer volgens
het typeplaatje van het meetgereedschap.
Verzend in het geval van een reparatie het meetgereedschap
in de opbergkoffer.
d
180°
A
B
