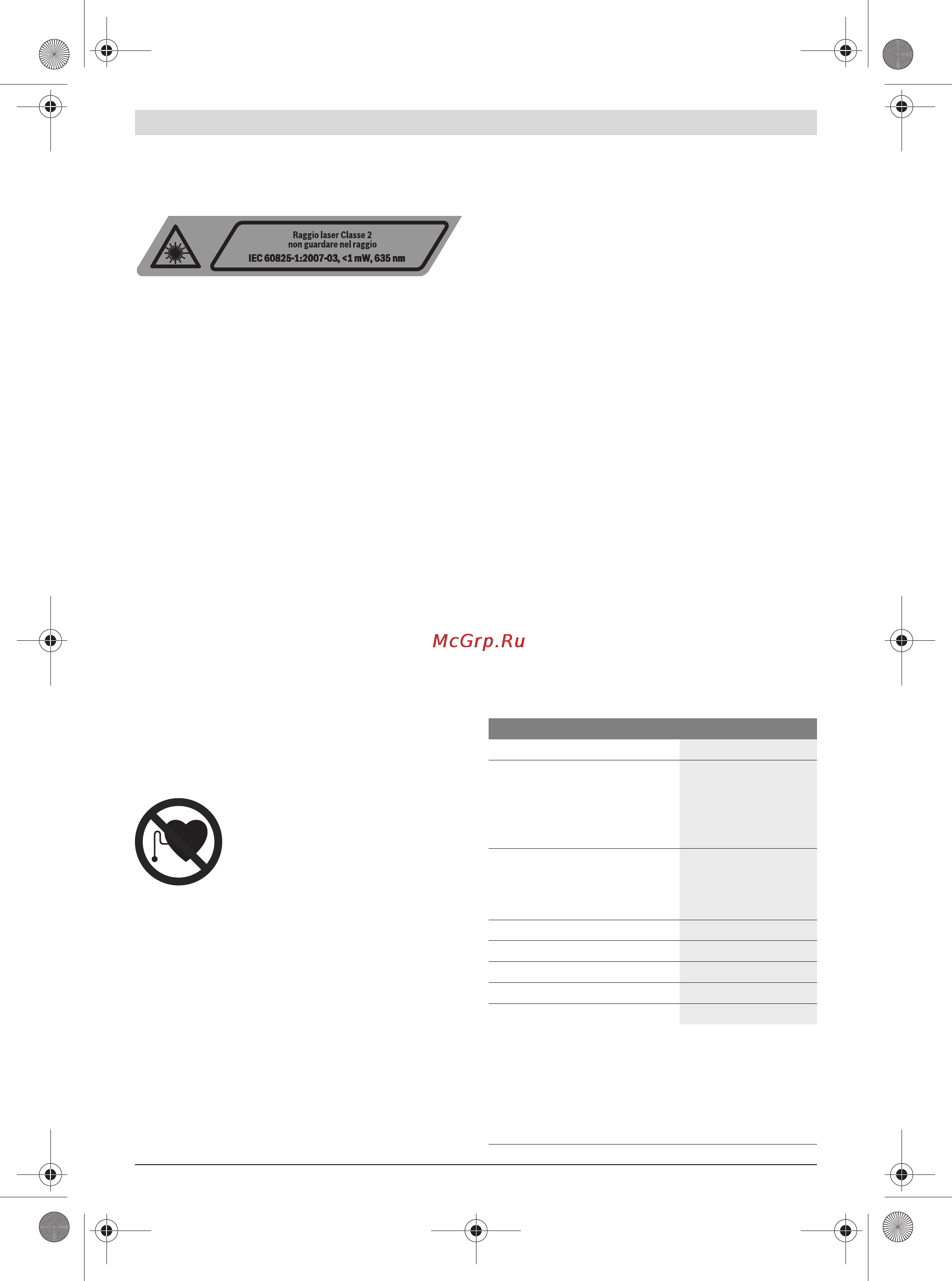

34 | Italiano
1 618 C00 50R | (24.1.12) Bosch Power Tools
f Lo strumento di misura viene fornito con un cartello di
avvertimento in lingua inglese (contrassegnato nell’il-
lustrazione dello strumento di misura sulla pagina gra-
fica con il numero 10).
f Prima della prima messa in funzione incollare l’etichet-
ta fornita in dotazione con il testo nella Vostra lingua
sopra al testo in inglese della targhetta di pericolo.
f Non dirigere mai il raggio laser verso persone oppure
animali ed evitare di guardare direttamente il raggio
laser. Questo strumento di misura genera un raggio laser
della classe laser 2 conforme alla norma IEC 60825-1. Vi è
dunque il pericolo di abbagliare altre persone.
f Non utilizzare gli occhiali visori per raggio laser come
occhiali di protezione. Gli occhiali visori per raggio laser
servono a visualizzare meglio il raggio laser e non hanno la
funzione di proteggere dalla radiazione laser.
f Non utilizzare gli occhiali visori per raggio laser come
occhiali da sole e neppure alla guida di autoveicoli. Gli
occhiali visori per raggio laser non sono in grado di offrire
una completa protezione dai raggi UV e riducono la perce-
zione delle variazioni cromatiche.
f Far riparare lo strumento di misura da personale spe-
cializzato qualificato e solo con pezzi di ricambio origi-
nali. In tale maniera potrà essere salvaguardata la sicu-
rezza dello strumento di misura.
f Non permettere a bambini di utilizzare lo strumento di
misura laser senza sorveglianza. Vi è il pericolo che ab-
baglino involontariamente altre persone.
f Evitare di impiegare lo strumento di misura in ambienti
soggetti al rischio di esplosioni e nei quali si trovino
liquidi, gas oppure polveri infiammabili. Nello stru-
mento di misura possono prodursi scintille che incendiano
la polvere o i vapori.
Non portare lo strumento di misura ed il
pannello di puntamento per raggio laser
13 in prossimità di pace-maker. Tramite i
magneti dello strumento di misura e del
pannello di puntamento per raggio laser vie-
ne generato un campo che può pregiudicare
il funzionamento di pace-maker.
f Tenere lo strumento di misura ed il pannello di punta-
mento per raggio laser 13 lontano da supporti magneti-
ci di dati e da apparecchi sensibili ai magneti. A causa
dell’azione dei magneti dello strumento di misura e del
pannello di puntamento per raggio laser possono verificar-
si perdite irreversibili di dati.
Descrizione del prodotto e
caratteristiche
Si prega di aprire il risvolto di copertina su cui si trova raffigu-
rato schematicamente lo strumento di misura e lasciarlo aper-
to mentre si legge il manuale delle Istruzioni per l’uso.
Uso conforme alle norme
Lo strumento di misura è idoneo per il rilevamento ed il con-
trollo di linee orizzontali e verticali nonchè di punti di filo a
piombo.
Componenti illustrati
La numerazione dei componenti si riferisce all’illustrazione
dello strumento di misura che si trova sulla pagina con la rap-
presentazione grafica.
1 Uscita del raggio laser
2 Tasto per la selezione del modo operativo
3 Indicatore dello stato delle batterie
4 Interruttore di avvio/arresto
5 Magneti
6 Attacco treppiede 5/8"
7 Attacco treppiede 1/4"
8 Bloccaggio del coperchio del vano batterie
9 Coperchio del vano batterie
10 Targhetta di indicazione di pericolo del raggio laser
11 Numero di serie
12 Occhiali per la visualizzazione del laser*
13 Pannello di puntamento per raggi laser
14 Piastra di misurazione con piedino*
15 Supporto universale*
16 Treppiede*
17 Valigetta
* L’accessorio illustrato o descritto nelle istruzioni per l’uso non è
compreso nella fornitura standard.
Dati tecnici
Laser puntiforme e lineare GCL 25
Codice prodotto
3 601 K66 B00
Campo operativo
1)
– Linee laser
– Raggi puntiformi orizzontali
– Raggio puntiforme verso l’alto
– Raggio puntiforme verso il basso
10 m
30 m
10 m
5m
Precisione di livellamento
– Linee laser e raggi puntiformi
orizzontali
– Raggi puntiformi verticali
±0,3 mm/m
±0,5 mm/m
Campo di autolivellamento tipico
± 4°
Tempo di autolivellamento tipico
<4s
Temperatura di esercizio
–10 °C ... +50 °C
Temperatura di magazzino
–20 °C ... +70 °C
Umidità relativa dell’aria max.
90 %
1) Il campo operativo può subire delle riduzioni dovute a sfavorevoli
condizioni ambientali (p.es. esposizione diretta ai raggi solari).
Si prega di tener presente il codice prodotto applicato sulla targhetta di
costruzione del Vostro strumento di misura perché le denominazioni
commerciali dei singoli strumenti di misura possono variare.
Per un’inequivocabile identificazione del Vostro strumento di misura fate
riferimento al numero di serie 11 riportato sulla targhetta di costruzione.
OBJ_BUCH-1546-001.book Page 34 Tuesday, January 24, 2012 4:18 PM
