中文 | 151
Bosch Power Tools 1 618 C00 50R | (24.1.12)

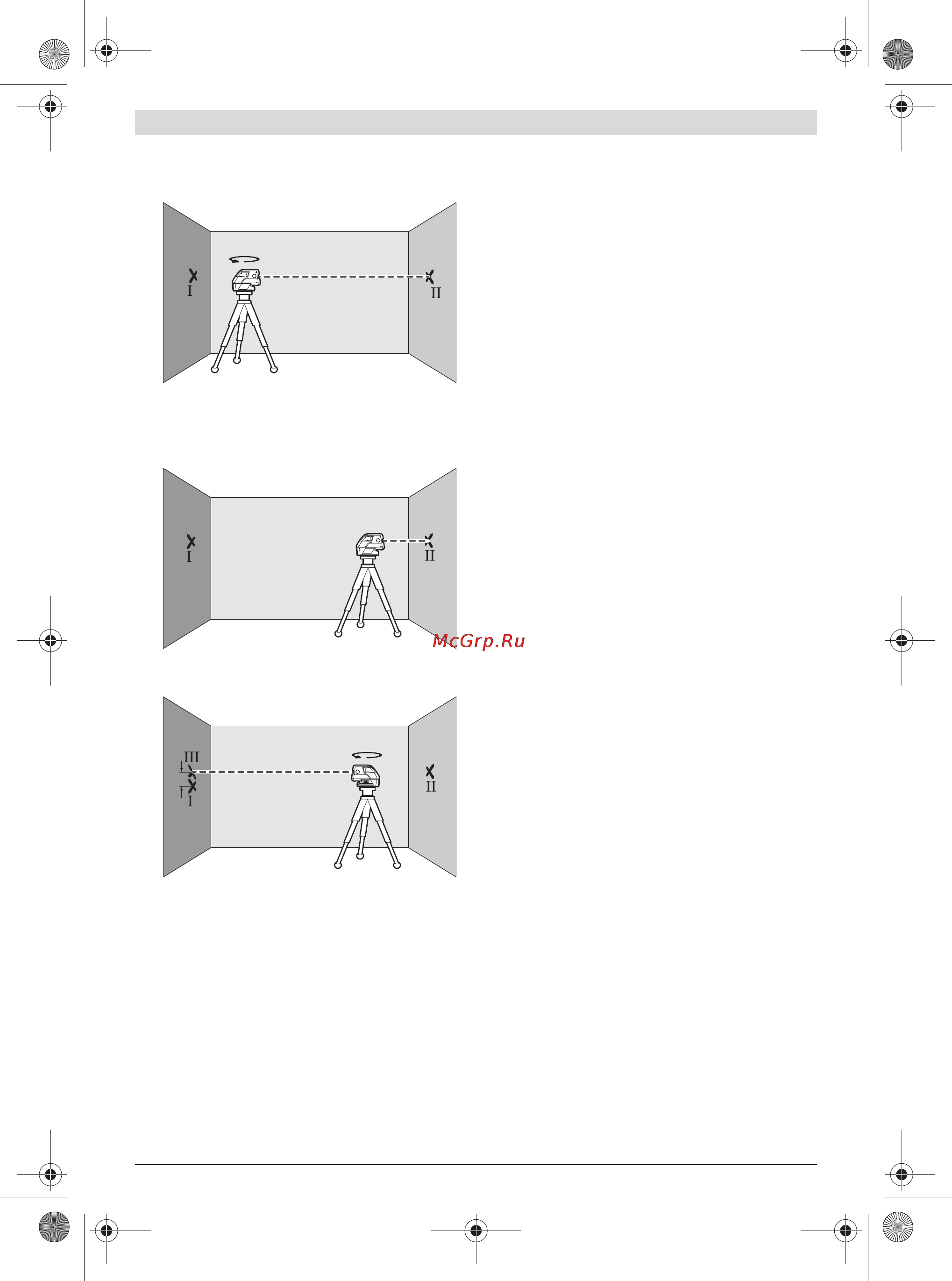

– 把和测量仪的纵轴平行的水平激光投射在靠近仪器的
墙 A 上。让仪器找平。把投射在墙上的激光中心点打
上记号 （点 I）。
– 把测量仪旋转 180 度，让仪器找平， 并在投射于墙 B
上的激光中心点上做记号 （点 II）。
– 把测量仪移近墙 B （无须旋转测量仪），开动测量
仪，并让仪器找平。
– 调整测量仪的高度 （借助三脚架，必要时得使用垫
块）， 让激光中心点准确地投射在墙 B 的点 II 上。
– 把测量仪旋转 180 度，但是不可改变测量仪的高度。
让测量仪找平，并在投射于墙 A 上的激光中心点上做
记号 （点 III）。 尽量让点 III 位在点 I 的正上方或正
下方。
– 墙 A 上点 I 和点 III 的差距 d，便是测量仪在纵轴的实
际高度误差。
测量的距离是 2x20米 =40米。而最大的许可误差为：
40 米 x
±0,3 毫米 / 米 = ±12 毫米。
点 I 和点 III 的差距 d 不可以超过 12 毫米。
有关操作方式的指点
f 记号要打在激光点或激光线段的中央位置。 激光点的
大小或激光线段的宽度会随著距离而改变。
使用三脚架工作 （附件）
三脚架是稳固而且能够改变高度的测量底架。把测量仪
器的 1/4" 三脚架接头 7 拧入三脚架 16 上的螺杆中，或
一般的三脚架中。如果把仪器安装在一般的工地用三脚
架上，则要使用 5/8" 的三脚架接头 6。使用三脚架上的
固定螺丝固定好测量仪器。
在开动测量仪器之前，先大略地调整好三脚架的位置。
使用通用支撑固定 （附件）
使用通用支架 15 可以将测量仪器固定在倾斜面、管子
或能够让磁铁吸附的材料上。通用支撑也可以充当地面
三脚架，它可以减轻调整测量仪器高度的工作。
在开动测量仪器之前，先大略地调整好通用支架 15 的
位置。
使用测量板工作 （附件）（参考插图 A
–B）
借助测量板 14 ，可以把地板上的激光记号点，或者把
激光的高度转载到墙上。
使用零面和刻度盘可以测量改变高度后的位移距离，并
且把它转载到其它的位置。因此不必重新调整测量仪的
高度。
测量板 14 覆盖了反射膜，可以帮助操作者在远距离或
日照强烈的环境中辨识激光束。当您的视线与激光平行
时，才能体会反射膜的加强激光功能。
使用激光靶工作
在工作环境条件不良以及测量距离遥远时，使用激光靶
13 可以改善激光光束的能见度。
激光靶 13 上的反射部分，能够改善激光的辨识度。如
果使用激光靶的透明部分，也能够从激光靶的背面看见
激光。
激光辨识镜 （附件）
激光辨识镜会过滤周围环境的光线。因此激光束的红光
会显得更亮。
f 激光辨识镜不可以充当防护眼镜。 戴上激光辨识镜之
后，可以帮助您辨识激光，它并不能保护您免受激光
辐射伤害。
f 不可以使用激光辨识镜充当太阳眼镜，也不可以戴着
激光辨识镜上街。 激光辨识镜不具备防护紫外线的功
能，并且会减弱您对颜色的识别能力。
工作范例 ( 参考插图 C
– F)
有关测量仪器的使用范例请参考说插图说明。
测量仪器要尽量摆放在待测量表面和待测量边缘的附
近。进行测量之前先让仪器找平。
测量激光束或激光线段之间的距离，或者测量到平面或
缘角的距离时，必须从两个尽可能离得最远的点开始测
量 （例如使用测量杆 14）。
180°
B
A
A
B
d
180°
A
B
OBJ_BUCH-1546-001.book Page 151 Tuesday, January 24, 2012 4:18 PM
