26 | Español
1 618 C00 50R | (24.1.12) Bosch Power Tools
– Oriente contra la pared uno de los dos rayos laterales que
transcurren por eje transversal del aparato de medición.
Deje que el aparato de medición se nivele. Marque en la
pared el centro del punto láser (punto I).
– Gire aprox. 180° el aparato de medición, sin modificar su
altura. Espere a que se haya nivelado, y marque en la pared
(punto II) el centro del otro rayo láser lateral. Preste aten-
ción a que el punto II quede lo más perpendicular posible
por encima o por debajo del punto I.
– La diferencia d entre ambos puntos I y II marcados sobre
la pared corresponde a la desviación real en altura del apa-
rato de medición en el eje transversal.
En un tramo de medición de 2 x 20 m = 40 m, la desviación
máxima admisible es de:
40 m x ± 0,3 mm/m = ± 12 mm.
Por lo tanto, la diferencia d entre los puntos I y II deberá ser
como máximo de 12 mm.

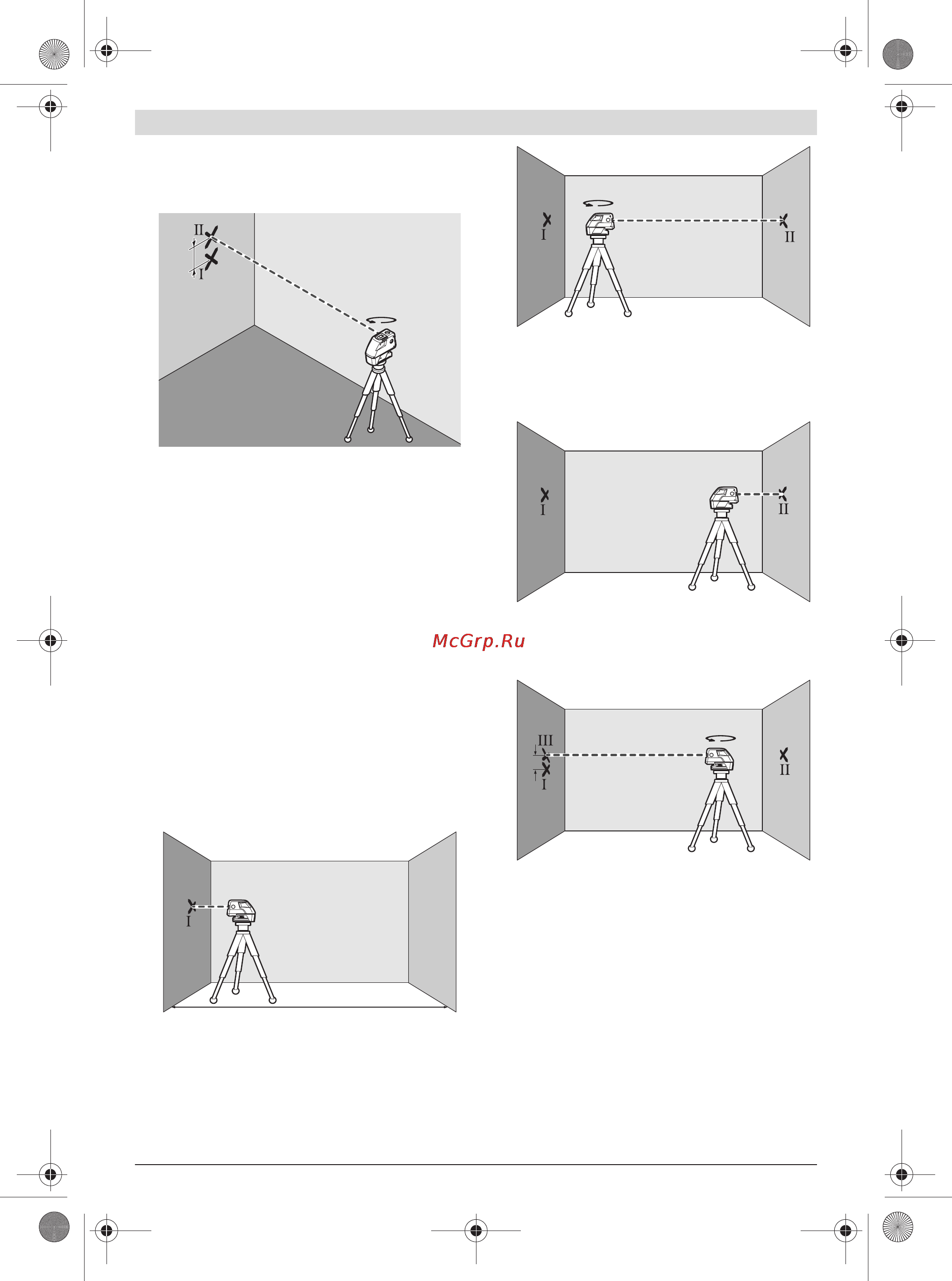

Control de la precisión de nivelación horizontal en el eje
longitudinal
Para la comprobación se requiere un tramo libre de 20 m
sobre un firme consistente con dos paredes A y B.
– Coloque el aparato de medición cerca de la pared A tenién-
dolo montado en el soporte o un trípode, o colocándolo
sobre un firme consistente y plano. Conecte el aparato de
medición y seleccione la operación con 5 puntos.
– Oriente el rayo láser horizontal que transcurre paralelo al eje
longitudinal del aparato de medición contra la pared A si-
tuada más cerca. Deje que el aparato de medición se nivele.
Marque en la pared el centro del punto láser (punto I).
– Gire 180° el aparato de medición, espere a que se haya
nivelado, y marque el centro del rayo láser en la pared
opuesta B (punto II).
– Posicione el aparato de medición – sin girarlo – cerca de
la pared B, conéctelo, y espere a que se nivele.
– Variar el nivel de altura del aparato de medición (con el trí-
pode o bien calzándolo) de manera que el centro del haz
incida exactamente contra el punto II marcado previa-
mente en la pared B.
– Gire 180° el aparato de medición, sin modificar su altura.
Espere a que se haya nivelado, y marque el centro del rayo
láser en la pared A (punto III). Preste atención a que el
punto III esté los más perpendicular posible por encima o
por debajo del punto I.
– La diferencia
d entre ambos puntos I y III marcados sobre
la pared A corresponde a la desviación real en altura del
aparato de medición en el eje longitudinal.
En un tramo de medición de 2 x 20 m = 40 m, la desviación
máxima admisible es de:
40 m x ± 0,3 mm/m = ± 12 mm.
Por lo tanto, la diferencia d entre los puntos I y III deberá ser
como máximo de 12 mm.
d
180°
A
B
20 m
180°
B
A
A
B
d
180°
A
B
OBJ_BUCH-1546-001.book Page 26 Tuesday, January 24, 2012 4:18 PM
