52 | Svenska
1 618 C00 50R | (24.1.12) Bosch Power Tools

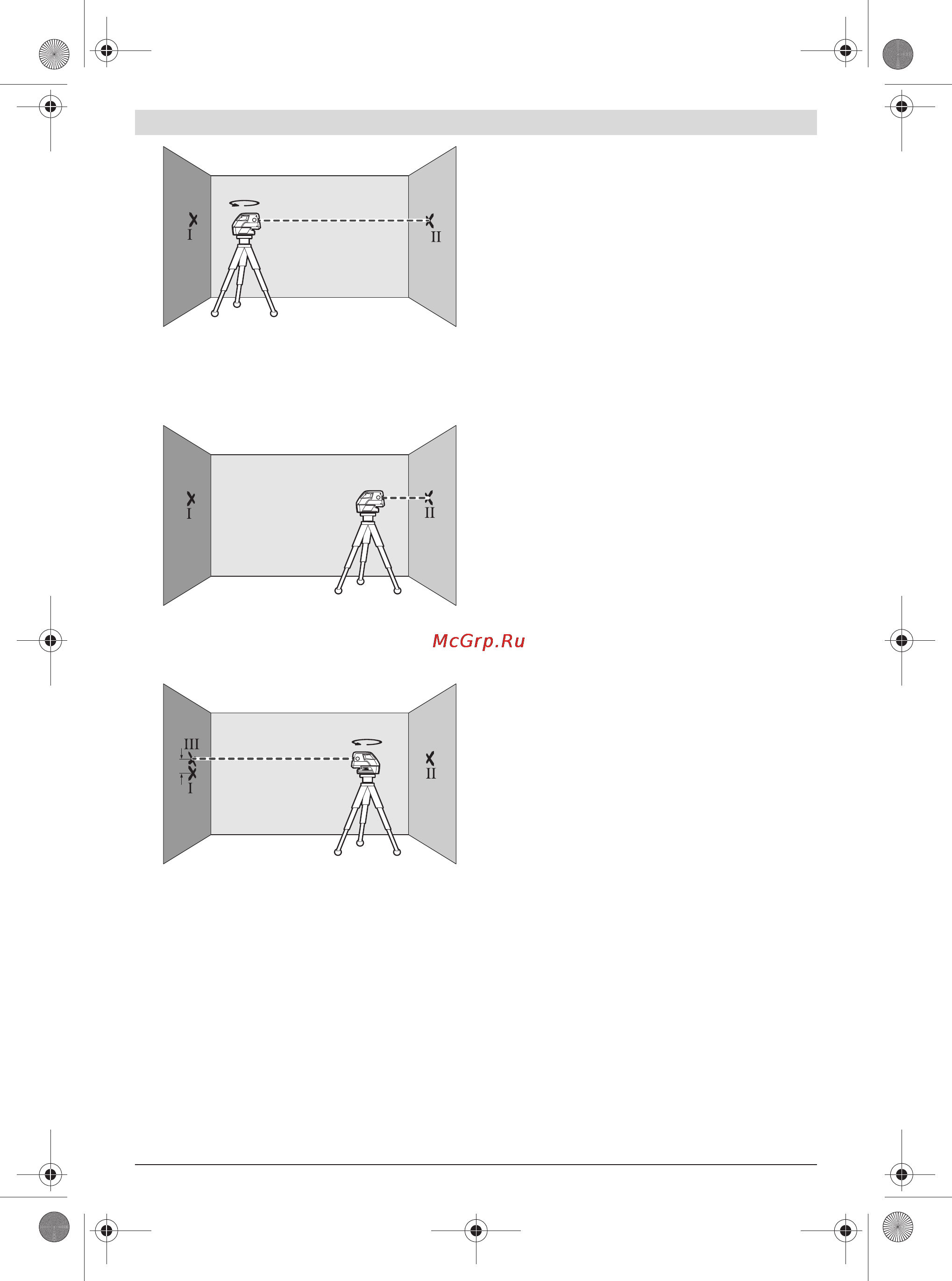

– Vrid nu mätverktyget 180°, låt det nivelleras och märk ut
laserstrålens punktcentrum på motsatta väggen B
(punkt II).
– Placera mätverktyget – utan att vrida det – nära väggen B,
koppla på och låt verktyget nivelleras.
– Rikta upp mätverktyget i höjdläge (med hjälp av stativet
eller eventuellt med underlägg) så att laserstrålens
punktcentrum står exakt mot tidigare utmärkt punkt II
på väggen B.
– Vrid mätverktyget 180° utan att förändra höjden. Låt det
nivelleras och märk ut laserstrålens punktcentrum på väg-
gen A (punkt III). Kontrollera att punkten III ligger så långt
möjligt lodrätt över resp. under punkten I.
– Differensen d mellan de båda märkta punkterna I och III
på väggen A anger mätverktygets faktiska höjdavvikelse
längs längdaxeln.
På mätsträckan som omfattar 2 x 20 m = 40 m får avvikelsen
uppgå till högst:
40 m x ± 0,3 mm/m = ± 12 mm.
Differensen d mellan punkterna I och III får vara högst
12 mm.
Arbetsanvisningar
f Använd alltid för märkning laserpunktens eller laserlin-
jens centrum. Laserlinjens storlek eller bredd förändras i
relation till avståndet.
Användning med stativ (tillbehör)
Stativet är ett stabilt och i höjdläge inställbart mätunderlag.
Lägg upp mätverktyget med 1/4"-gängfästet 7 på stativet 16
eller på ett gängse kamerastativ. Vid användning av ett nor-
malt byggstativ, utnyttja 5/8"-stativgängfästet 6. Skruva fast
mätverktyget med stativets låsskruv.
Rikta grovt in stativet innan mätverktyget slås på.
Infästning med universalfäste (tillbehör)
Med universalfästet 15 kan mätverktyget fästas t.ex. på lod-
räta ytor, rör eller magnetiserbart material. Universalfästet
kan även användas som golvstativ och för att underlätta mät-
verktygets uppriktning i höjdled.
Rikta grovt in universalfästet 15 innan mätverktyget slås på.
Användning med mätplatta (tillbehör) (se bilder A–B)
Med hjälp av mätplattan 14 kan lasermarkeringen projiceras
mot golvet resp laserhöjden mot väggen.
Med nollfältet och skalan kan avvikelsen mot önskad höjd
mätas och åter inmärkas på annat ställe. Härvid utgår den
exakta inställningen av mätverktyget för den höjd som ska
projiceras.
Mätplattan 14 har en reflexbeläggning för bättre siktbarhet av
laserstrålen på längre avstånd eller vid kraftigt solsken.
Denna ljusförstärkning kan endast urskiljas när blicken riktas
parallellt med laserstrålen mot mätplattan.
Användning av lasermåltavla
Lasermåltavlan 13 förbättrar laserstrålens siktbarhet vid
ogynnsamma omständigheter och större avstånd.
Den reflekterande halva delen av lasermåltavlan 13 förbättrar
laserlinjens synlighet. Laserlinjen är också synlig bakom
lasermåltavlan genom den transparenta delen.
Lasersiktglasögon (tillbehör)
Lasersiktglasögonen filtrerar bort omgivningsljuset. Härvid
verkar laserns röda ljus klarare.
f Lasersiktglasögonen får inte användas som skydds-
glasögon. Lasersiktglasögonen förbättrar laserstrålens
siktbarhet men skyddar inte mot laserstrålning.
f Lasersiktglasögonen får inte användas som solglas-
ögon eller i trafiken. Lasersiktglasögonen skyddar inte
fullständigt mot UV-strålning och reducerar förmågan att
uppfatta färg.
Användningsexempel (se bilder C –F)
Exempel på olika möjligheter att använda mätverktyget finns
på bildsidorna.
Ställ upp mätverktyget nära ytan eller kanten som skall kon-
trolleras och låt det nivelleras innan mätning startas.
Mät avstånden mellan laserstrålen eller laserlinjen och en yta
eller kant vid två punkter på så långt avstånd som möjligt
(t.ex. med mätskiva 14
).
180°
B
A
A
B
d
180°
A
B
OBJ_BUCH-1546-001.book Page 52 Tuesday, January 24, 2012 4:18 PM
