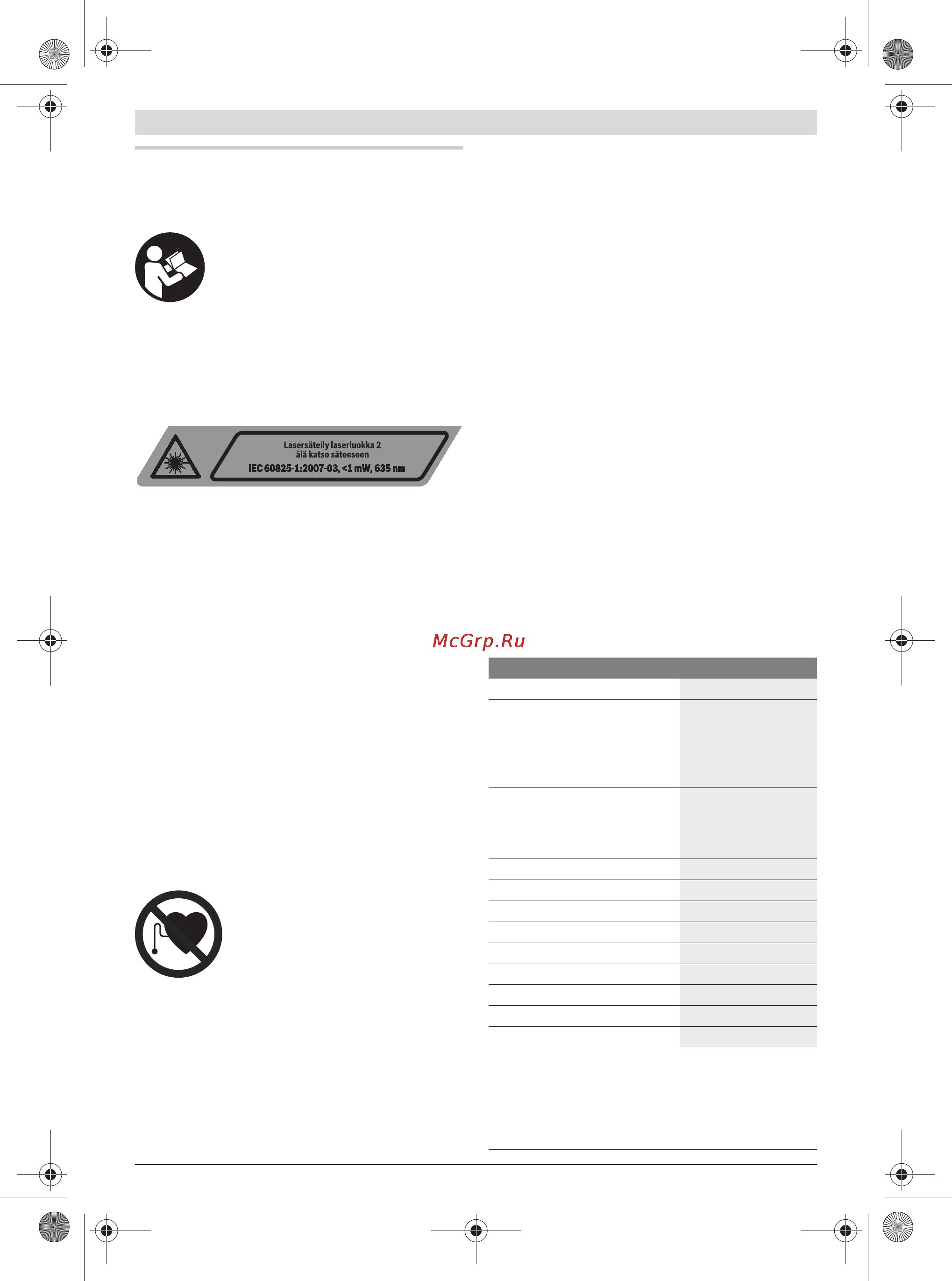

Bosch GCL 25 PROFESSIONAL [58/189] Tuotekuvaus

58 | Suomi

1 618 C00 50R | (24.1.12) Bosch Power Tools

Suomi

Turvallisuusohjeita

Kaikki ohjeet täytyy lukea ja noudattaa, jotta

voisi työskennellä vaarattomasti ja varmasti

mittaustyökalun kanssa. Älä koskaan peitä

tai poista mittaustyökalussa olevia varoitus-

kilpiä. SÄILYTÄ NÄMÄ OHJEET HYVIN.

f Varoitus – jos käytetään muita, kuin tässä mainittuja

käyttö- tai säätölaitteita tahi menetellään eri tavalla,

saattaa tämä johtaa vaarallisen säteilyn altistukseen.

f Mittaustyökalu toimitetaan varustettuna englannin-

kielisellä varoituskilvellä (grafiikkasivun mittaustyö-

kalun kuvassa merkitty numerolla 10).

f Liimaa ennen ensimmäistä käyttöä toimitukseen kuu-

luva oman kielesi tarra englanninkielisen kilven päälle.

f Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin,

älä myös itse katso lasersäteeseen. Tämä mittaustyöka-

lu tuottaa laserluokan 2 lasersädettä IEC 60825-1 mu-

kaan. Täten voit tahattomasti sokaista ihmisiä.

f Älä käytä lasertarkkailulaseja suojalaseina. Lasertark-

kailulasien tarkoitus on erottaa lasersäde paremmin, ne ei-

vät kuitenkaan suojaa lasersäteeltä.

f Älä käytä lasertarkkailulaseja aurinkolaseina tai tielii-

kenteessä. Lasertarkkailulasit eivät anna täydellistä

UV-suojaa, ja ne alentavat värien erotuskykyä.

f Anna ainoastaan koulutettujen ammattihenkilöiden

korjata mittaustyökalusi ja salli korjauksiin käytettä-

vän vain alkuperäisiä varaosia. Täten varmistat, että mit-

taustyökalu säilyy turvallisena.

f Älä anna lasten käyttää lasermittaustyökalua ilman val-

vontaa. He voivat tahattomasti sokaista ihmisiä.

f Älä työskentele mittaustyökalulla räjähdysalttiissa

ympäristössä, jossa on palavaa nestettä, kaasua tai pö-

lyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saat-

tavat sytyttää pölyn tai höyryt.

Älä käytä mittaustyökalua tai lasertäh-

täintaulua 13 sydämentahdistimien lä-

hellä. Mittaustyökalun ja lasertähtäintaulun

magneetti muodostavat kentän, joka voi

häiritä sydämentahdistimien toimintaa.

f Pidä mittaustyökalu ja lasertähtäintaulu 13 poissa

magneettisista taltioista ja magnetismille herkistä lait-

teista. Mittaustyökalun ja lasertähtäintaulun magneetti

saattaa aikaansaada pysyvän tietohäviön.

Tuotekuvaus

Käännä auki taittosivu, jossa on mittaustyökalun kuva ja pidä

se uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Mittaustyökalu on tarkoitettu vaakasuorien ja pystysuorien

viivojen sekä kantapisteiden mittaukseen ja tarkistukseen.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiik-kasivussa ole-

vaan mittaustyökalun kuvaan.

1 Lasersäteen ulostuloaukko

2 Käyttömuotopainike

3 Paristovaroitus

4 Käynnistyskytkin

5 Magneetit

6 Jalustan kiinnitys 5/8"

7 Jalustan kiinnitys 1/4"

8 Paristokotelon kannen lukitus

9 Paristokotelon kansi

10 Laservaroituskilpi

11 Sarjanumero

12 Lasertarkkailulasit*

13 Lasertähtäintaulu

14 Vastaanottolevy ja jalka*

15 Yleispidin*

16 Jalusta*

17 Laukku

* Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-

mitukseen.

Tekniset tiedot

Piste- ja linjalaser GCL 25

Tuotenumero

3 601 K66 B00

Kantama

– laserlinjat

– vaakasuorat pistesäteet

– pistesäde ylöspäin

– pistesäde alaspäin

10 m

30 m

10 m

Tasaustarkkuus

– laserlinjat ja vaakasuorat piste-

säteet

– pystysuorat pistesäteet

±0,3 mm/m

±0,5 mm/m

Tyypillinen itsetasausalue

± 4°

Tyypillinen tasausaika

<4s

Käyttölämpötila

–10 °C ... +50 °C

Varastointilämpötila

–20 °C ... +70 °C

Ilman suhteellinen kosteus maks.

90 %

Laserluokka

Lasertyyppi

635 nm, <1 mW

Jalustan kiinnityskierre

1/4", 5/8"

1) Kantama saattaa pienentyä epäsuotuisten ympäristöolosuhteiden

(esim. suora auringonpaiste) vaikutuksesta.

Ota huomioon mittaustyökalusi tyyppikilvessä oleva tuotenumero,

yksittäisten mittaustyökalujen kauppanimitys saattaa vaihdella.

Tyyppikilvessä oleva sarjanumero 11 mahdollistaa mittaustyökalun yk-

siselitteisen tunnistuksen.

OBJ_BUCH-1546-001.book Page 58 Tuesday, January 24, 2012 4:18 PM
