170 | Bahasa Indonesia
1 618 C00 50R | (24.1.12) Bosch Power Tools
Bekerja tanpa penyetelan otomatis (lihat gambar F)
Untuk pekerjaan tanpa penyetelan otomatis, geserkan tombol
untuk menghidupkan dan mematikan 4 pada kedudukan
„on“. Jika penyetelan otomatis dimatikan, garis-garis laser
berkedip-kedip menetap.
Jika penyetelan otomatis dimatikan, Anda dapat memegang
alat pengukur dalam tangan atau menempatkan pada alas
yang miring. Mungkin sinar-sinar laser tidak bersilangan
secara tegak lurus.
Ketelitian pengukuran
Pengaruh terhadap ketelitian
Pengaruh terbesar terhadap ketelitian berasal dari suhu
lingkungan sekeliling. Khususnya perbedaan suhu dari bumi
ke atas bisa mempengaruhi sinar laser.
Berhubung perbedaan dari lapisan-lapisan suhu di dekat
tanah paling besar, alat pengukur sebisanya dipasangkan
pada tripod yang bisa dibeli secara lazim, dan dipasangkan di
tengah medan kerja.
Selain pengaruh dari luar, pengaruh khusus dari alat sendiri
(misalnya jika jatuh atau kena benturan yang kuat) bisa
mengakibatkan ketidak tepatan. Oleh sebab itu, periksalah
selalu ketepatan pengukuran dari alat pengukur setiap kali
sebelum menggunakannya.
Jika ketepatan dari sinar-sinar titik horisontal berada dalam
batas-batas ketidak tepatan maksimal yang diizinkan,
ketepatan dari sinar-sinar titik tegak lurus dan garis-garis
laser juga sudah ikut diperiksa.
Jika pada pemeriksaan ketelitian ternyata hasil pengukuran
alat pengukur tidak tepat dan melebihi ambang batas
maksimal, biarkan alat pengukur direparasikan oleh Service
Center Bosch.

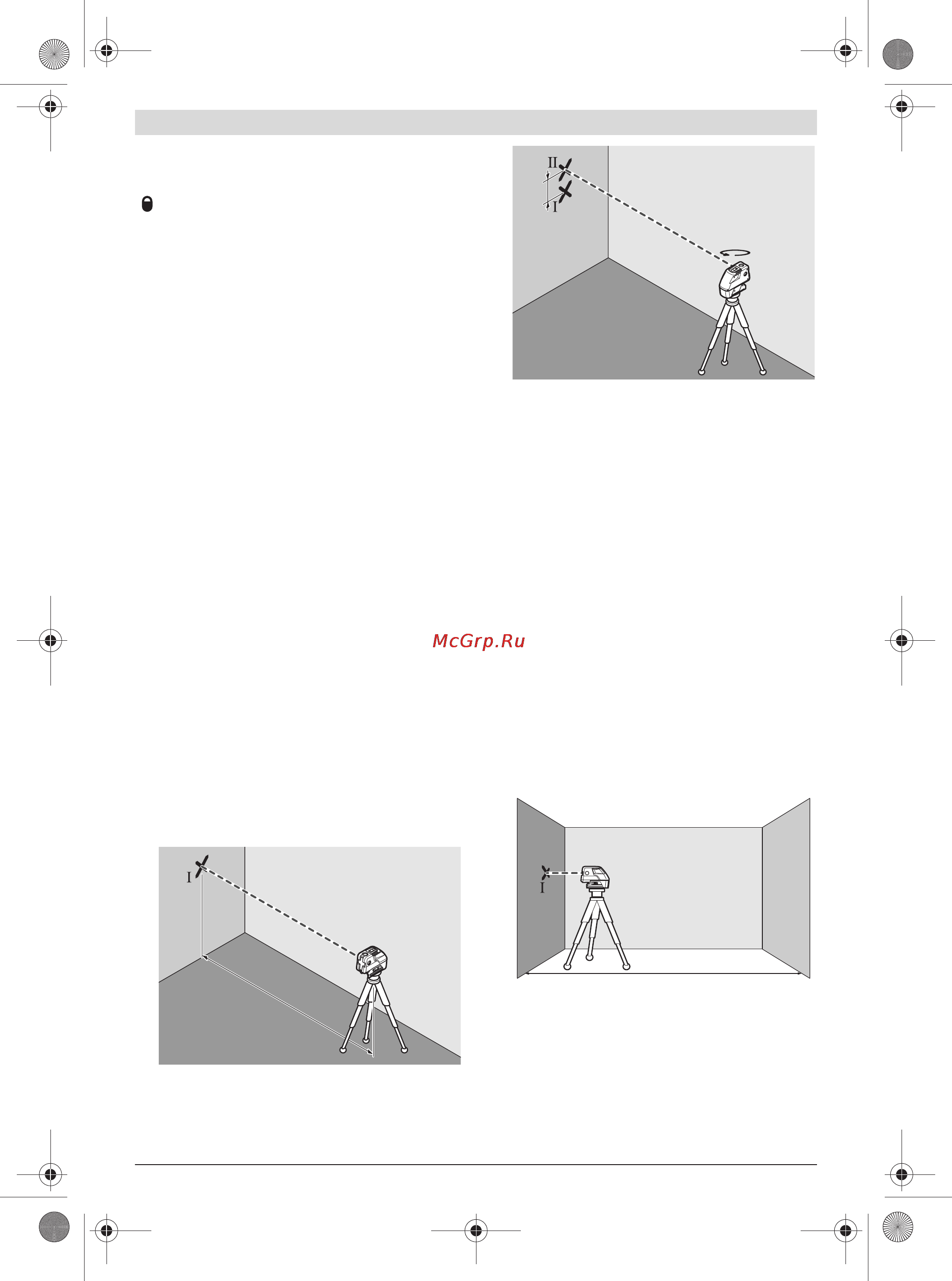

Memeriksa ketelitian pengukuran mendatar dari sumbu
melintang
Untuk pemeriksaan ini, dibutuhkan satu jarak yang kosong
sepanjang 20 m pada alas yang keras di depan satu dinding.
– Pasangkan alat pengukur dalam jarak 20 m dari dinding
pada penopang atau pada satu tripod, atau tempatkannya
pada alas yang keras dan rata. Hidupkan alat pengukur dan
pilih penggunaan 5 titik.
– Bidikkan salah satu dari kedua sinar laser sebelah samping,
yang arahnya sejajar dengan sumbu melintang dari alat
pengukur, pada dinding. Biarkan alat pengukur melakukan
penyetelan otomatis. Tandai tengah-tengah dari titik laser
pada dinding (titik I).
– Putarkan alat pengukur sebanyak kira-kira 180°, tanpa
merubah ketinggiannya. Biarkan alat pengukur melakukan
penyetelan otomatis dan tandai titik tengah dari sinar laser
sebelah samping lainnya pada dinding (titik II).
Perhatikanlah supaya titik II berada setegak lurus mungkin
di atas atau di bawah titik I.
– Selisih d di antara kedua titik-titik I dan II yang ditandakan
pada dinding adalah selisih ketinggian sebenarnya dari alat
pengukur sepanjang sumbu melintang.
Pada jarak pengukuran sepanjang 2 x 20 m = 40 m selisih
maksimal yang diizinkan adalah:
40 m x ± 0,3 mm/m = ± 12 mm.
Dengan demikian selisih d di antara titik-titik I dan II yang
diizinkan adalah maksimal 12 mm.
Memeriksa ketelitian pengukuran mendatar dari sumbu
memanjang
Untuk melakukan pemeriksaan ini, dibutuhkan jarak yang
kosong sepanjang 20 m pada alas yang keras di antara dua
dinding A dan B.
– Pasangkan alat pengukur di dekat dinding A pada
penopang atau satu tripod, atau tempatkannya pada alas
yang keras dan rata. Hidupkan alat pengukur dan pilih
penggunaan 5 titik.
– Bidikkan sinar laser yang mendatar, yang arahnya sejajar
dengan sumbu memanjang dari alat pengukur, pada
dinding A yang di dekat. Biarkan alat pengukur melakukan
penyetelan otomatis. Tandai tengah-tengah dari titik laser
pada dinding (titik I).
20 m
d
180°
A
B
20 m
OBJ_BUCH-1546-001.book Page 170 Tuesday, January 24, 2012 4:18 PM
