Français | 21
Bosch Power Tools 1 618 C00 50R | (24.1.12)

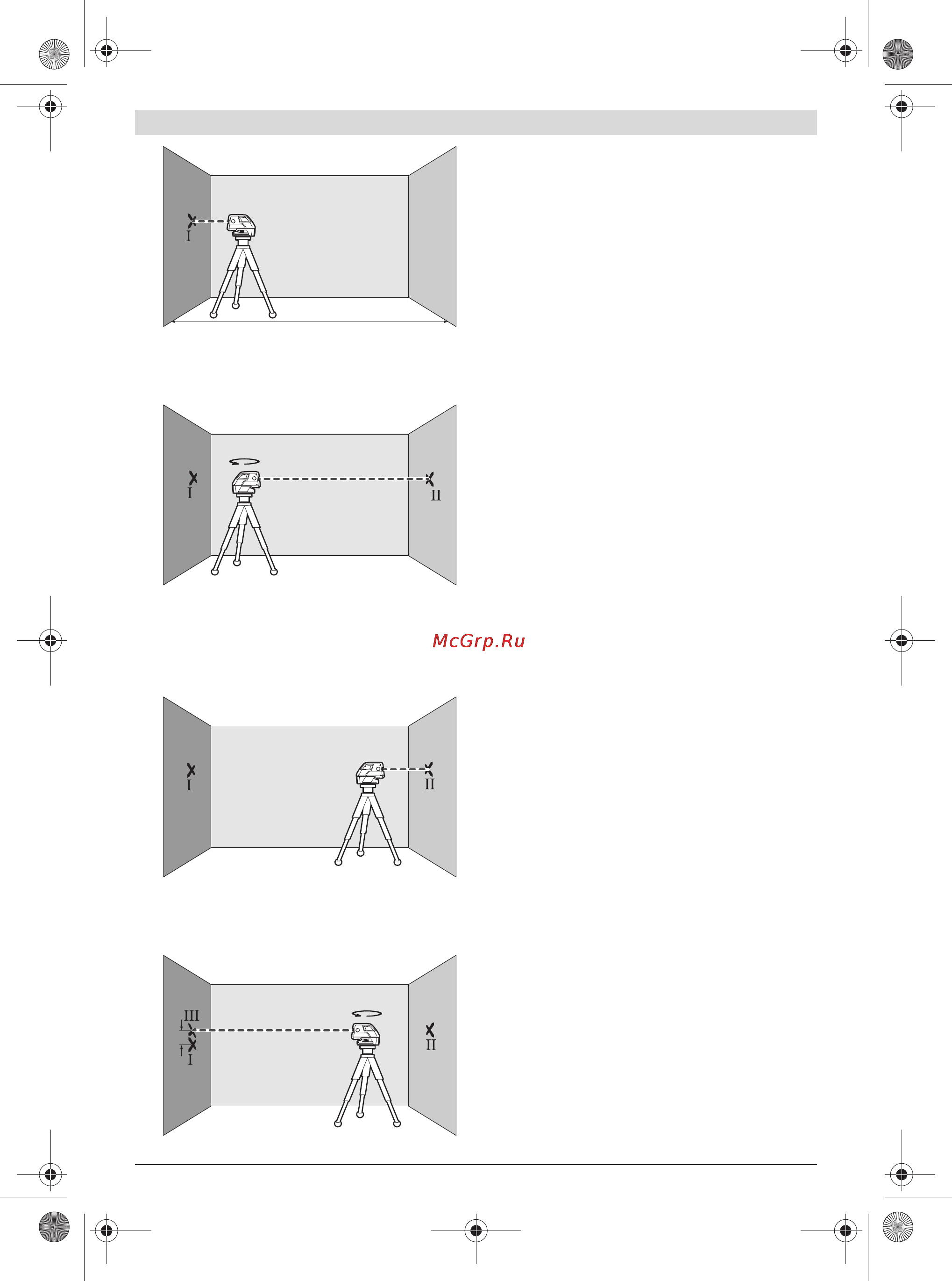

– Dirigez le faisceau laser horizontal qui est parallèle à l’axe
longitudinal de l’appareil de mesure en direction du mur pro-
che A. Laissez l’appareil de mesure se niveler automatique-
ment. Marquez le milieu du point laser sur le mur (point I).
– Tournez l’appareil de mesure de 180°, laissez-le effectuer
un nivellement automatique et marquez le point de croise-
ment des faisceaux laser sur le mur d’en face B (point II).
– Placez l’appareil de mesure – sans le tourner – près du
mur B, mettez-le en marche et laissez-le se niveler automa-
tiquement.
– Ajustez l’appareil de mesure en hauteur (à l’aide du trépied
ou, le cas échéant, à l’aide de cales appropriées) de sorte
que le point de croisement des faisceaux laser touche le
point II sur le mur B tracé auparavant.
– Tournez l’appareil de mesure de 180° sans modifier la hau-
teur. Laissez-le se niveler automatiquement et marquez le
milieu du point du faisceau laser sur le mur A (point III).
Veillez à ce que point III soit positionné aussi verticalement
que possible au-dessus ou en-dessous du point I.
–L’écart d entre les deux points I et III marqués sur mur A in-
dique l’écart réel de précision de l’appareil de mesure pour
la hauteur le long de l’axe longitudinal.
Pour une distance à mesurer de 2 x 20 m = 40 m, la diver-
gence de précision max. admissible est de :
40 m x ± 0,3 mm/m = ± 12 mm.
Par conséquent, la différence d entre les points I et III ne doit
être que 12 mm max.
Instructions d’utilisation
f Pour marquer, n’utiliser toujours que le milieu du point
laser ou de la ligne laser. La taille du point laser ou la lar-
geur de la ligne laser changent avec la distance.
Travailler avec le trépied (accessoire)
Un trépied offre l’avantage d’être un support de mesure stable
à hauteur réglable. Placez l’appareil de mesure avec le raccord
de trépied 1/4" 7 sur le filet du trépied 16 ou d’un trépied d’ap-
pareil photo disponible dans le commerce. Pour la fixation sur
un trépied de chantier disponible dans le commerce, utilisez le
raccord de trépied 5/8" 6. Serrez l’appareil de mesure au
moyen de la vis de blocage du trépied.
Mettez le trépied plus ou moins à niveau avant de mettre en
marche l’appareil de mesure.
Fixer avec la fixation universelle (accessoire)
A l’aide de la fixation universelle 15, vous pouvez fixer l’appa-
reil de mesure p.ex. sur des surfaces verticales, des tuyaux ou
des matériaux magnétisables. La fixation universelle est éga-
lement appropriée pour servir de trépied de sol et facilite l’ali-
gnement en hauteur de l’appareil de mesure.
Mettez le support de fixation universelle 15 plus ou moins à
niveau avant de mettre en marche l’appareil de mesure.
Travailler avec la mire (accessoire) (voir figures A–B)
A l’aide de la mire 14, il est possible de reporter le marquage
du faisceau laser sur le sol ou de reporter la hauteur du laser
sur le mur.
Le point zéro et la graduation permettent de mesurer l’écart
par rapport à la hauteur souhaitée et de le reporter sur un
autre emplacement. Il n’est donc pas nécessaire d’ajuster
l’appareil de mesure précisément sur la hauteur à reporter.
La mire 14 dispose d’un revêtement réflecteur pour améliorer
la visibilité du faisceau laser à une distance plus importante
ou en cas d’un fort ensoleillement. L’augmentation de la lumi-
nosité n’est visible que lorsqu’on regarde en parallèle avec le
faisceau laser sur la mire.
Travailler avec la mire de visée laser
La mire de visée laser de mesure laser 13 améliore la visibilité
du faisceau laser dans des conditions défavorables d’utilisa-
tion et sur des distances plus importantes.
La partie réflectrice de la mire de visée laser 13 améliore la
visibilité du faisceau laser, la partie transparente rend le fais-
ceau laser visible même lorsque l’utilisateur se tient à l’arrière
de la mire de visée laser.
A
B
20 m
180°
B
A
A
B
d
180°
A
B
