Svenska | 51
Bosch Power Tools 1 618 C00 50R | (24.1.12)
Användning utan nivelleringsautomatik (se bild F)
Skjut för arbeten utan nivelleringsautomatik strömställaren 4
till läget ”on”. Vid frånslagen nivelleringsautomatik blinkar
laserlinjerna permanent.
Vid frånkopplad nivelleringsautomatik kan mätverktyget hål-
las fritt i handen eller ställas upp på en lutande yta. Laserstrå-
larna löper inte längre ovillkorligen lodrätt mot varandra.
Nivelleringsnoggrannhet
Noggrannhetsinverkan
Det största inflytandet utövar omgivningstemperaturen. Spe-
ciellt temperaturdifferenser från marken uppåt kan avlänka
laserstrålen.
Eftersom temperaturskiktningen är störst i närheten av golvet
ska mätverktyget helst monteras på ett stativ och ställas upp i
centrum på arbetsytan.
Förutom yttre påverkan kan även verktygsspecifika inflytan-
den (som t.ex. fall eller häftiga stötar) leda till avvikelser. Kon-
trollera därför mätverktygets noggrannhet innan arbetet
påbörjas.
När de vågräta punktstrålarna ligger inom maximalt tillåten
avvikelse är även de lodräta punktstrålarna och laserlinjerna
kontrollraka.
Om mätverktyget vid en av dessa kontroller överskrider max-
imal avvikelse bör det lämnas in för reparation till en Bosch-
service.

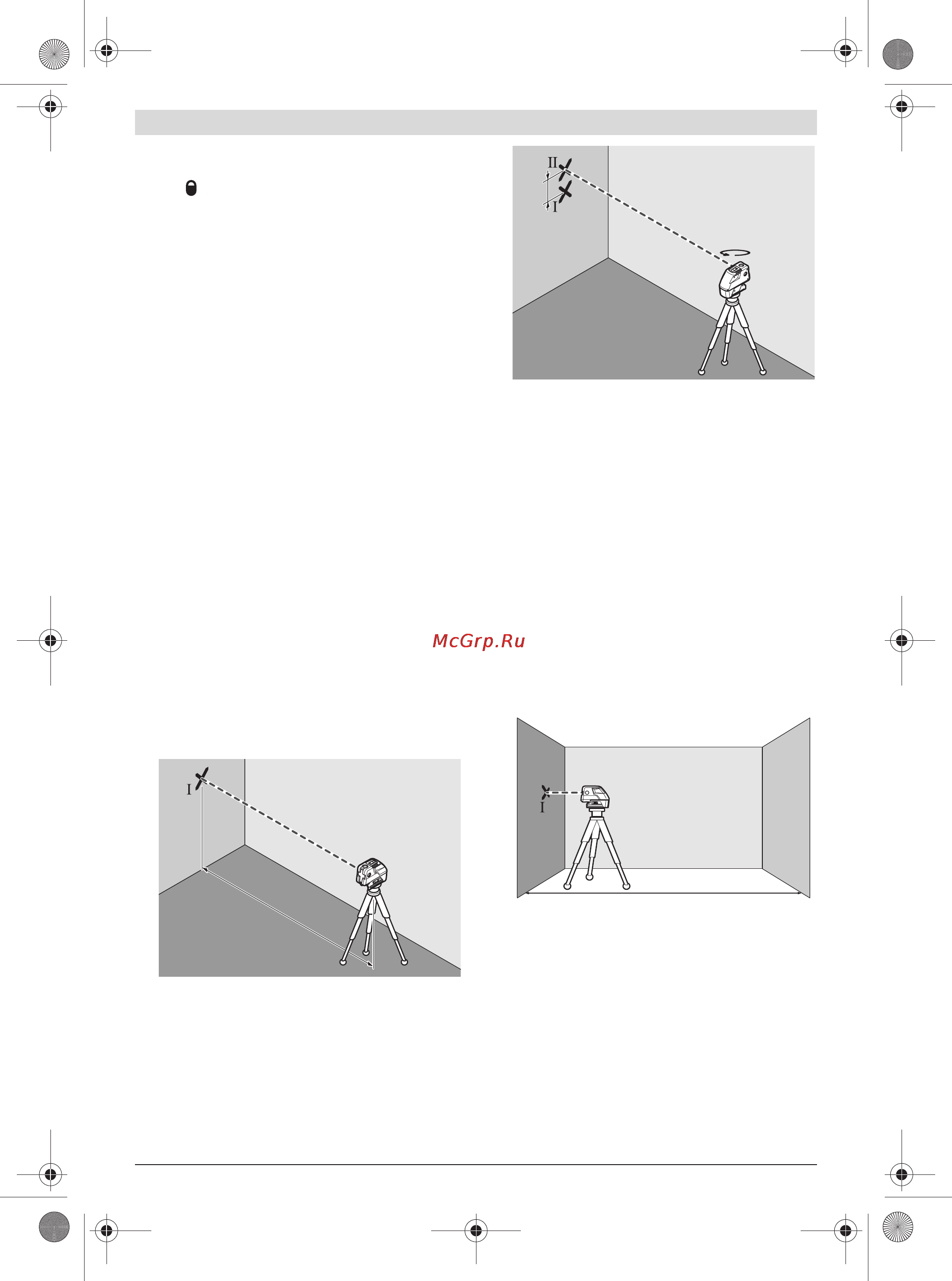

Kontroll av tväraxelns vågräta nivelleringsnoggrannhet
För kontroll behövs en fri mätsträcka på 20 m på fast underlag
framför en vägg.
– Montera mätverktyget på ett avstånd om 20 m från väggen
på ett fäste resp. stativ eller ställ upp det på en stadig och
plan yta. Koppla på mätverktyget och välj 5-punktsfunk-
tionen.
– Rikta en av de sidolaserstrålar mot väggen som går längs
mätverktygets tväraxel. Låt mätverktyget nivelleras. Märk
upp laserpunktens mitt på väggen (punkt I).
– Vrid mätverktyget 180° utan att förändra höjden. Låt mät-
verktyget nivelleras och märk ut den andra sidolaserstrå-
lens punktcentrum på väggen (punkt II). Kontrollera att
punkten II ligger så lodrätt som möjligt över resp. under
punkten I.
– Differensen d mellan de båda märkta punkterna I och II på
väggen anger mätverktygets faktiska höjdavvikelse längs
tväraxeln.
På mätsträckan som omfattar 2 x 20 m = 40 m får avvikelsen
uppgå till högst:
40 m x ± 0,3 mm/m = ± 12 mm.
Differensen d mellan punkterna I och II får vara högst 12 mm.
Kontroll av längdaxelns vågräta nivelleringsnoggrannhet
För kontroll behövs en fri mätsträcka på 20 m på stadigt
underlag mellan två väggar A och B.
– Montera mätverktyget nära väggen A på ett fäste resp. sta-
tiv eller ställ upp det på en stadig och plan yta. Koppla på
mätverktyget och välj 5-punktsfunktionen.
– Rikta den vågräta laserstrålen som är parallell med mät-
verktygets längdaxel mot den närbelägna väggen A. Låt
mätverktyget nivelleras. Märk upp laserpunktens mitt på
väggen (punkt I
).
20 m
d
180°
A
B
20 m
OBJ_BUCH-1546-001.book Page 51 Tuesday, January 24, 2012 4:18 PM
