36 | Italiano
1 618 C00 50R | (24.1.12) Bosch Power Tools
Modi operativi
Lo strumento di misura dispone di diversi modi operativi sele-
zionabili in ogni momento:
– Funzionamento con 2 raggi laser perpendicolari e raggi
puntiformi: Lo strumento di misura genera una linea laser
orizzontale ed una verticale in avanti ed un raggio puntifor-
me verticale verso l’alto ed uno verso il basso nonché un
raggio puntiforme orizzontale in avanti e su entrambi i lati.
– Funzionamento a 5 punti: Lo strumento di misura genera
un raggio puntiforme verticale verso l’alto ed uno verso il
basso nonché un raggio puntiforme orizzontale in avanti e
su entrambi i lati.
– Funzionamento con raggio lineare orizzontale: Lo strumen-
to di misura genera una linea laser orizzontale in avanti.
– Funzionamento con raggio lineare verticale: Lo strumento
di misura genera una linea laser verticale in avanti.
Tutti i raggi puntiformi procedono uno verso l’altro con un
angolo di 90°, anche le linee laser si incrociano con un angolo
di 90°.
Dopo l’accensione lo strumento di misura si trova nel funzio-
namento con 2 raggi laser perpendicolari e raggi puntiformi.
Per cambiare il modo operativo, premere il tasto per la sele-
zione del modo operativo 2.
Tutti i modi operativi possono essere selezionati con o senza
sistema di autolivellamento.
Sistema di autolivellamento
Utilizzo del sistema di autolivellamento (vedi figure C–E)
Posizionare lo strumento di misura su un supporto stabile ed
orizzontale, fissarlo sul supporto 15 oppure sul treppiede 16.
Per un utilizzo con il sistema di autolivellamento, spingere l’in-
terruttore di avvio/arresto 4 nella posizione «on».
Dopo l’accensione il sistema di autolivellamento livella auto-
maticamente asperità all’interno del campo di autolivella-
mento di ± 4°. L’operazione di livellamento è terminata non
appena i punti laser e le linee laser non si muovono più.
Qualora non fosse possibile l’operazione automatica di livella-
mento, p. es. poiché la superficie di appoggio dello strumento
di misura differisce di oltre 4° rispetto alla linea orizzontale, le
linee laser lampeggiano. Entro 10 s dall’accensione questo al-
larme è disattivato per consentire la regolazione dello stru-
mento di misura.
Posizionare lo strumento di misura orizzontalmente ed atten-
dere l’autolivellamento. Non appena lo strumento di misura si
trova all’interno del campo di autolivellamento di ± 4° i raggi
laser sono illuminati permanentemente.
In caso di urti oppure cambiamenti di posizione durante il fun-
zionamento, lo strumento di misura viene nuovamente livellato
automaticamente. Dopo il livellamento controllare la posizione
dei raggi laser relativamente ai punti di riferimento per evitare
errori causati da uno spostamento dello strumento di misura.
Operare senza il sistema di autolivellamento
(vedi figura F)
Per lavori senza il sistema di autolivellamento spingere l’inter-
ruttore di avvio/arresto 4 in posizione «on». Con sistema di
autolivellamento disinserito le linee laser lampeggiano per-
manentemente.
Con autolivellamento spento è possibile tenere in mano libe-
ramente lo strumento di misura oppure posizionarlo su un
supporto inclinato. I raggi laser non scorrono più obbligatoria-
mente in posizione verticale uno rispetto all’altro.
Precisione di livellamento
Fattori che influenzano la precisione
L’influenza più significativa è quella esercitata dalla tempera-
tura ambientale. In modo particolare le differenze di tempera-
tura che dal basso vanno verso l’alto possono disturbare le
funzioni del laser.
Dato che la stratificazione della temperatura nelle vicinanze
del terreno raggiunge i livelli massimi, lo strumento di misura
deve essere montato possibilmente su un treppiede comune-
mente esistente in commercio ed essere posizionato nel cen-
tro della superficie di lavoro.
Oltre ad effetti esterni vi possono essere anche influenze lega-
te allo strumento (come p.es. cadute violente oppure urti)
che possono comportare divergenze. Per questo motivo, pri-
ma di iniziare a lavorare, controllare ogni volta il livello di pre-
cisione dello strumento di misura.
Se la precisione dei raggi puntiformi orizzontali si trova entro
la deviazione massima ammessa, è controllata di conseguen-
za anche la precisione dei raggi puntiformi verticali e delle
linee laser.
Qualora durante uno dei controlli lo strumento di misura
dovesse superare le differenze massime, farlo riparare da un
servizio di assistenza clienti Bosch.
Controllo della precisione di livellamento orizzontale
dell’asse trasversale

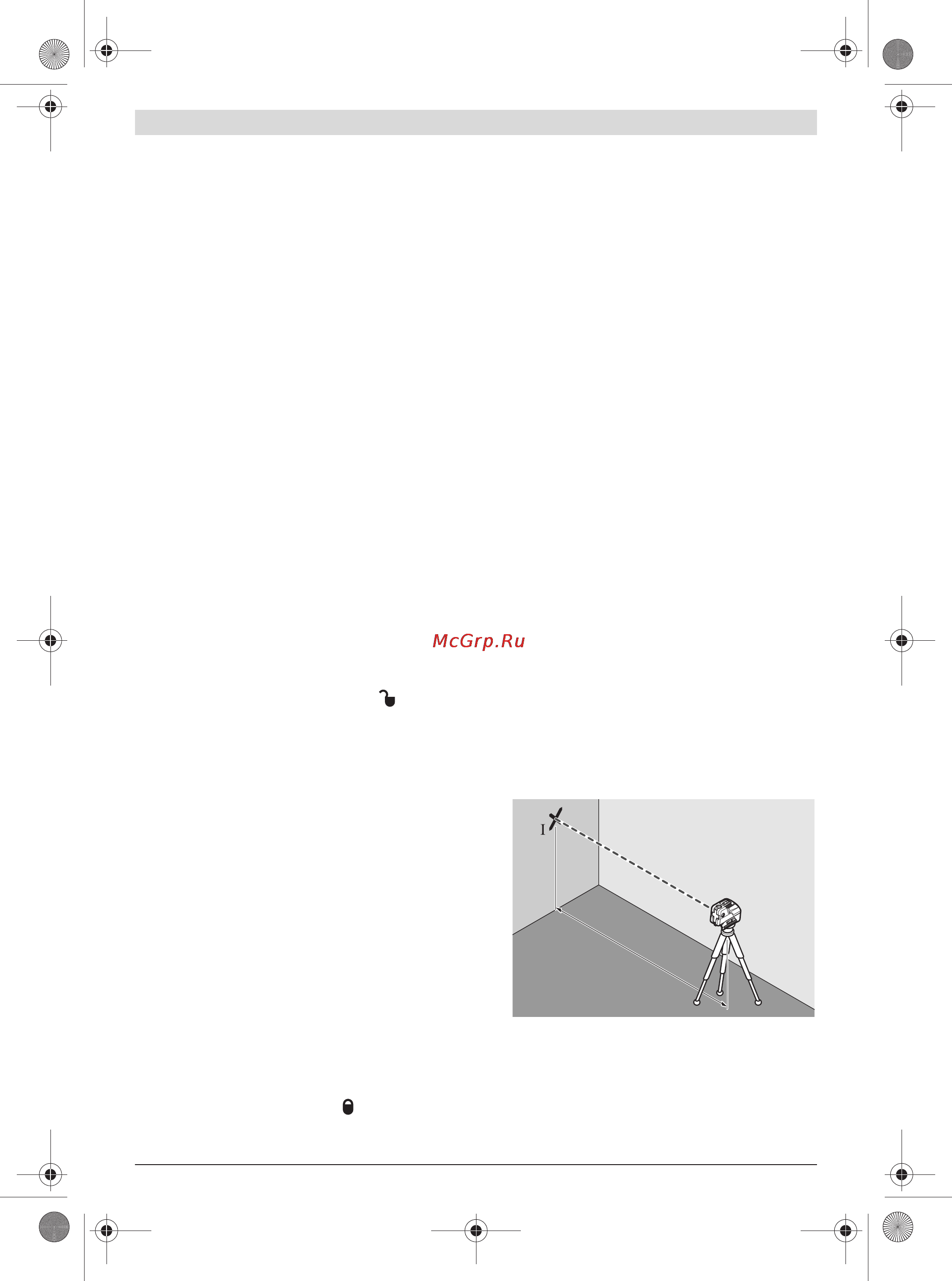

Per il controllo è necessario un tratto libero di misura di 20 m
su base fissa davanti ad una parete.
– Montare lo strumento di misura a 20 m di distanza dalla
parete sul supporto o su un treppiede, oppure posizionarlo
su una base stabile e piana. Accendere lo strumento di
misura e selezionare il funzionamento a 5 punti.
– Dirigere uno dei due raggi laser laterali, che passano lungo
l’asse trasversale dello strumento di misura, sulla parete.
Far effettuare l’operazione di livellamento dello strumento
di misura. Marcare il centro del punto laser sulla parete
(Punto I).
20 m
