80 | Česky
1 618 C00 50R | (24.1.12) Bosch Power Tools
Nivelační automatika
Práce s nivelační automatikou (viz obrázky C–E)
Měřící přístroj dejte na vodorovný, pevný podklad, upevněte
jej na úchytku 15 nebo na stativ 16.
Pro práce s nivelační automatikou posuňte spínač 4 do polohy
„ on“.
Po zapnutí vyrovná automaticky nivelační automatika
nerovnosti uvnitř rozsahu samonivelace ±4°. Nivelace je
ukončena, jakmile se už laserové body resp. laserové přímky
nepohybují.
Není-li automatická nivelace možná, např. když se plocha
stanoviště měřicího přístroje odchyluje od horizontály o více
než 4°, blikají laserové přímky. Po dobu 10 s po zapnutí je
tento alarm deaktivovaný, aby se umožnilo ustavení měřicího
přístroje.
Postavte měřicí přístroj vodorovně a vyčkejte samonivelace.
Jakmile se měřicí přístroj nachází uvnitř rozsahu
samonivelace ± 4°, svítí paprsky laseru trvale.
Při otřesech nebo změnách polohy během provozu se měřící
přístroj automaticky opět zniveluje. Po nivelaci zkontrolujte
polohu laserových paprsků ve vztahu k referenčním bodům,
aby se zamezilo chybám daným posunutím měřícího
přístroje.
Práce bez nivelační automatiky (viz obr. F)
Pro práce bez nivelační automatiky posuňte spínač 4 do
polohy „ on“. Při vypnuté nivelační automatice laserové
přímky trvale blikají.
Při vypnuté nivelační automatice můžete držet měřicí přístroj
volně v ruce nebo postavit na skloněný podklad. Laserové
paprsky už nutně neprobíhají navzájem kolmo.
Přesnost nivelace
Vlivy na přesnost
Největším vlivem působí teplota okolí. Zvláště od podlahy
nahoru probíhající teplotní rozdíly mohou paprsek laseru
odchýlit.
Poněvadž je vrstvení teploty v blízkosti podlahy největší, měli
byste měřící přístroj namontovat podle možnosti na běžný
stativ a postavit jej do středu pracovní plochy.
Vedle vnějších vlivů mohou vést k odchylkám i přístrojem
specifikované vlivy (jako např. pády nebo prudké nárazy).
Zkontrolujte proto před každým začátkem práce přesnost
měřícího přístroje.
Leží-li přesnost vodorovných bodových paprsků v mezích
maximální dovolené odchylky, je tím zkontrolována i přesnost
svislých bodových paprsků a laserových přímek.
Pokud by měřící přístroj při jedné z kontrol překročil
maximální odchylku, pak jej nechte v servisu Bosch opravit.

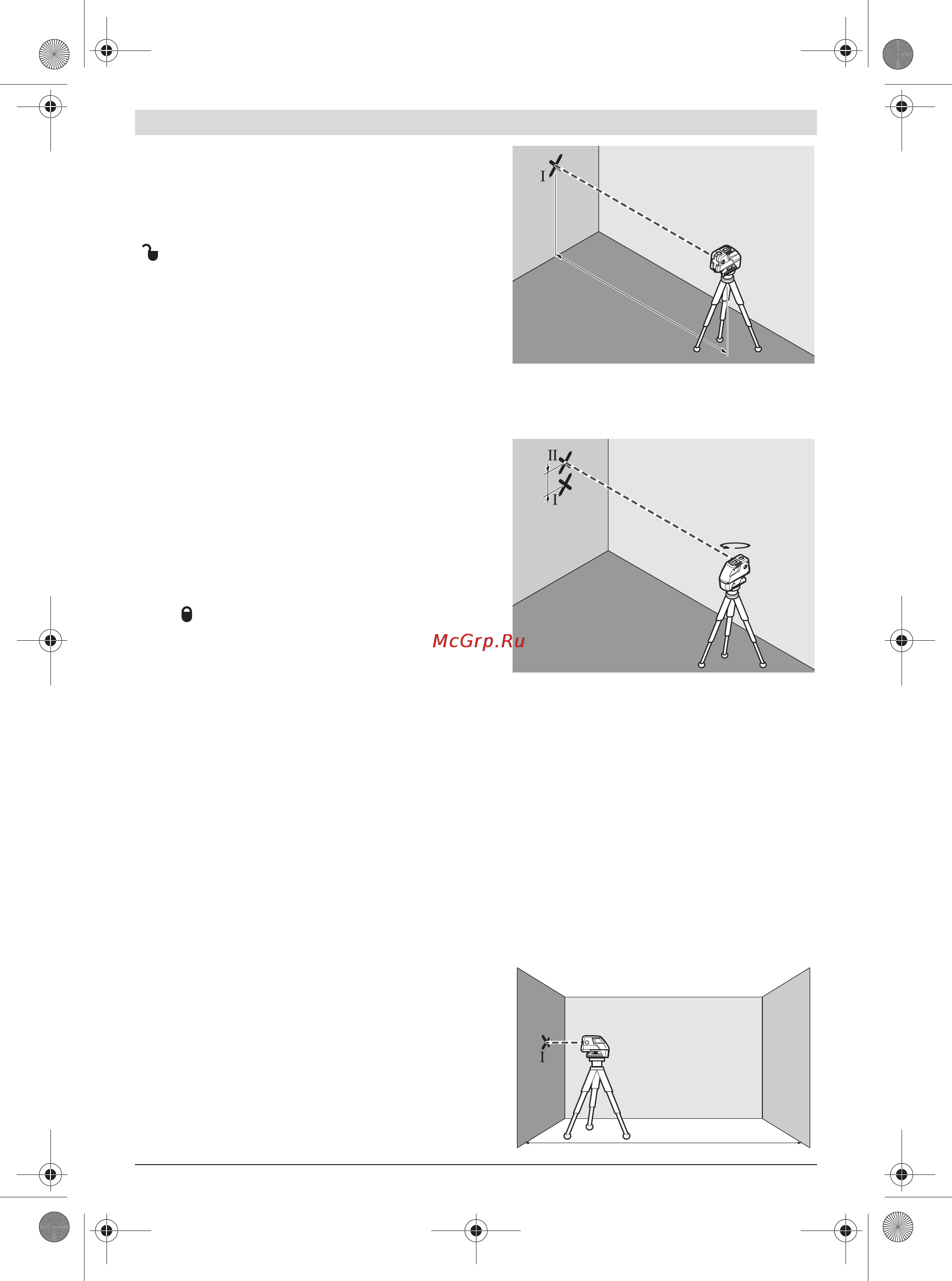

Kontrola vodorovné přesnosti nivelace příčné osy
Pro kontrolu potřebujete 20 m volné měřící dráhy na pevném
podkladu od jedné stěny.
– Namontujte měřicí přístroj ve vzdálenosti 20 m od stěny na
úchytku resp. na stativ nebo jej postavte na pevný, rovinný
podklad. Měřicí přístroj zapněte a zvolte 5-bodový provoz.
– Nasměrujte jeden z obou bočních laserových paprsků, jež
probíhají podél příčné osy měřícího přístroje, na stěnu.
Měřící přístroj nechte znivelovat. Označte střed
laserového bodu na stěně (bod I).
– Otočte měřící přístroj o ca. 180° bez změny výšky. Nechte
jej znivelovat a označte střed bodu dalšího bočního
laserového paprsku na stěně (bod II). Dbejte na to, aby
bod II ležel pokud možno svisle nad příp. pod bodem I.
– Rozdíl d obou označených bodů I a II na stěně udává skuteč-
nou výškovou odchylku měřícího přístroje podél příčné osy.
Na měřící dráze 2 x 20 m = 40 m činí maximální přípustná
odchylka:
40 m x ± 0,3 mm/m = ± 12 mm.
Rozdíl d mezi body I a II smí tedy činit nejvýše 12 mm.
Kontrola vodorovné přesnosti nivelace podélné osy
Pro kontrolu potřebujete 20 m volné měřící dráhy na pevném
podkladu mezi dvěma stěnami A a B.
– Namontujte měřicí přístroj poblíž stěny A na úchytku resp.
na stativ nebo jej postavte na pevný, rovinný podklad.
Měřicí přístroj zapněte a zvolte 5-bodový provoz.
20 m
d
180°
A
B
20 m
OBJ_BUCH-1546-001.book Page 80 Tuesday, January 24, 2012 4:18 PM
