Bosch GCL 25 PROFESSIONAL [55/189] Objbuch l 546 001 book page55 tuesday january24 2012 4 18pm

Norsk | 55

Bosch Power Tools 1 618 C00 50R | (24.1.12)

Inn-/utkobling

Til innkopling av måleverktøyet skyver du på-/av-bryteren 4

inn i posisjon «on» (til arbeid uten automatisk nivellering)

eller til posisjon «on» (til arbeid med automatisk nivelle-

ring). Rett etter innkoplingen sender måleverktøyet laserstrå-

ler ut av utgangsåpningene 1.

f Rett aldri laserstrålen mot personer eller dyr og se ikke

selv inn i laserstrålen, heller ikke fra lang avstand.

Til utkopling av måleverktøyet skyver du på-/av-bryteren 4

inn i posisjon «off». Ved utkopling låses pendelenheten.

Deaktivering av automatisk utkopling

Hvis det i ca. 30 min ikke trykkes en tast på måleverktøyet, ko-

bler måleverktøyet seg automatisk ut til skåning av batteriene.

Til ny innkopling av måleverktøyet etter en automatisk utkop-

ling, kan du enten først skyve på-/av-bryteren 4 i posisjon

«off» og så slå på måleverktøyet igjen, eller du trykker en gang

på driftstype-tasten 2.

Til deaktivering av den automatiske utkoplingen holder du

(ved innkoplet måleverktøy) driftstype-tasten 2 trykt inne i

minst 3 s. Når den automatiske utkoplingen er deaktivert,

blinker laserstrålene kort som bekreftelse.

f Ikke la det innkoblede måleverktøyet stå uten oppsyn

og slå måleverktøyet av etter bruk. Andre personer kan

blendes av laserstrålen.

Til aktivering av den automatiske utkoplingen, kopler du måle-

verktøyet av og på igjen.

Driftstyper

Måleverktøyet har flere driftstyper, og du kan til enhver tid

skifte mellom disse:

– Kors- og punktlinjedrift: Måleverktøyet lager en vannrett

og en loddrett laserlinje fremover og en loddrett punktstrå-

le oppover og nedover og en vannrett punktstråle fremover

og mot begge sider.

– 5-punkt-drift: Måleverktøyet lager en loddrett punktstråle

oppover og nedover og en vannrett punktstråle fremover

og mot begge sider.

– Linjedrift vannrett: Måleverktøyet lager en vannrett laser-

linje fremover.

– Linjedrift loddrett: Måleverktøyet oppretter en loddrett la-

serlinje fremover.

Alle punktstrålene er i 90°-vinkel mot hverandre, laserlinjene

krysser hverandre også i en 90°-vinkel.

Etter hver innkobling befinner måleverktøyet seg i kors- og

punktlinjedrift. Til skifting av driftstypen trykker du på

driftstype-tasten 2.

Alle driftstypene kan både velges med eller uten automatisk

nivellering.

Automatisk nivellering

Arbeid med automatisk nivellering (se bildene C–E)

Sett måleverktøyet på et vannrett, fast underlag, fest det på

holderen 15 eller stativet 16.

Til arbeid med automatisk nivellering setter du på-/av-bryte-

ren 4 i posisjon « on».

Etter innkopling utlikner den automatiske nivelleringen ujevn-

heter innenfor selvnivelleringsområdet på ±4° automatisk.

Nivelleringen er avsluttet, når laserpunktene hhv. laserlinjene

ikke lenger beveger seg.

Hvis en automatisk nivellering ikke lenger er mulig, f.eks. fordi

måleverktøyets ståflate avviker mer enn 4° fra vannrett posi-

sjon, blinker laserlinjene. I løpet av 10 s etter innkoplingen er

denne alarmen deaktivert, for å muliggjøre innrettingen av

måleverktøyet.

Sett måleverktøyet opp vannrett og vent på selvnivelleringen.

Når måleverktøyet befinner seg innenfor selvnivelleringsom-

rådet på ± 4°, lyser laserstrålene kontinuerlig.

Ved risting eller posisjonsendring i løpet av driften nivelleres

måleverktøyet automatisk igjen. Etter nivelleringen kontrolle-

rer du posisjonen til laserstrålene i forhold til referansepunk-

tene, for å unngå feil med en forskyvning av måleverktøyet.

Arbeid uten automatisk nivellering (se bilde F)

Til arbeid uten automatisk nivellering setter du på-/av-bryte-

ren 4 i posisjon «on». Ved utkoplet automatisk nivellering

blinker laserlinjene kontinuerlig.

Ved utkoplet automatisk nivellering kan du holde måleverk-

tøyet fritt i hånden eller sette det på et vinklet underlag. Laser-

strålene går ikke lenger nødvendigvis loddrett mot hverandre.

Nivellernøyaktighet

Presisjonsinnflytelser

Den største innflytelsen har omgivelsestemperaturen. Sær-

skilt temperaturforskjeller fra bakken og oppover kan avlede

laserstrålen.

Da temperaturforskjellen er størst nær bakken, bør måleverk-

tøyet alltid monteres på et stativ og settes på midten av ar-

beidsflaten.

Utenom ytre innflytelser kan også apparatspesifikke innflytel-

ser (som f.eks. fall eller heftige støt) føre til avvik. Kontroller

derfor alltid måleverktøyets presisjon før hver arbeidsstart.

Hvis nøyaktigheten til de vannrette punktstrålene ligger innen-

for det maksimalt tillatte avviket, er samtidig nøyaktigheten til

de loddrette punktstrålene og laserlinjene kontrollert.

Dersom måleverktøyet ved kontroll overskrider maksimalt av-

vik, må det repareres av Bosch service-/garantiverksted.

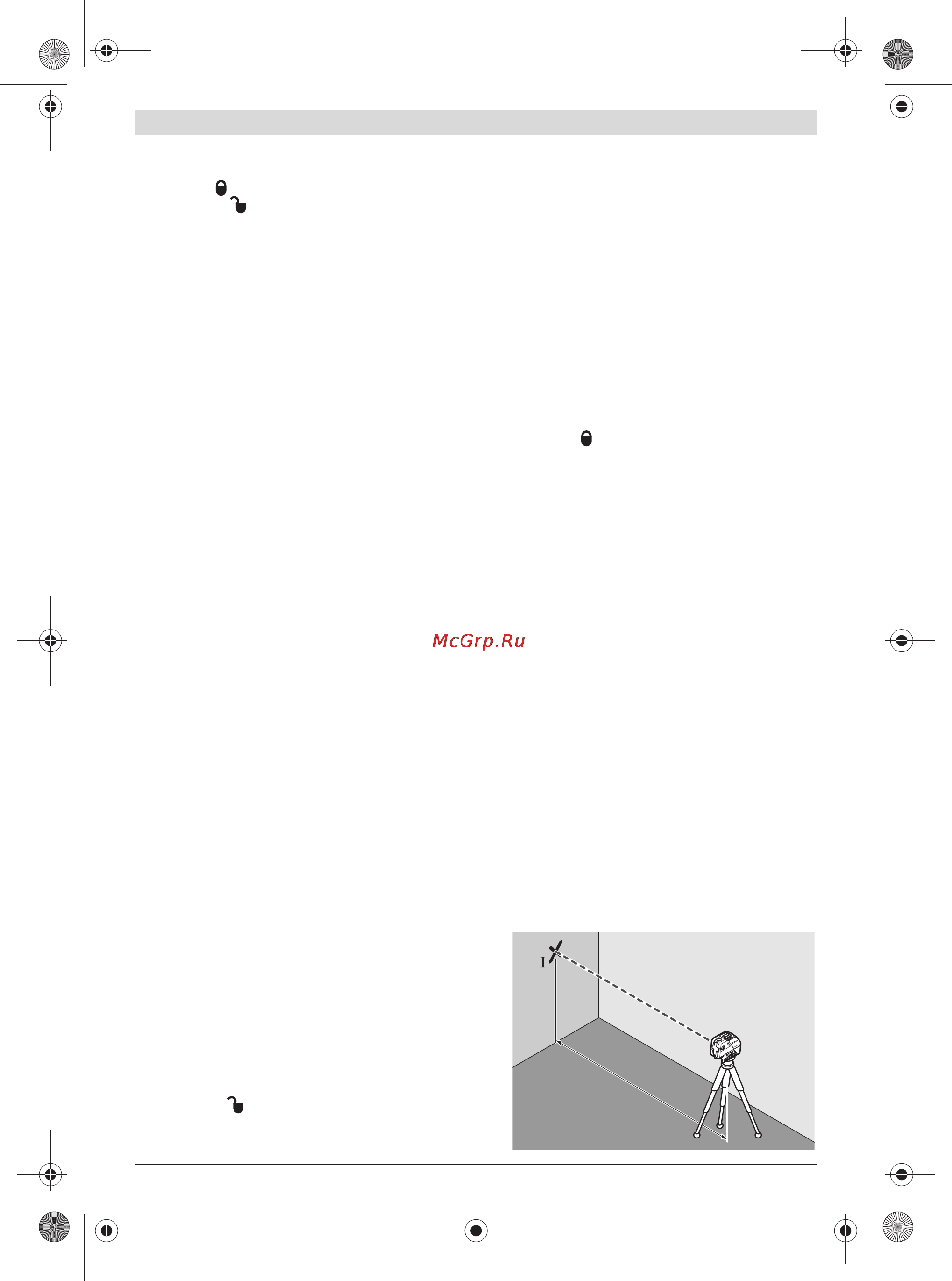

Kontroll av vannrett nivelleringsnøyaktighet til tverraksen

Til kontrollen trenger du en fri målestrekning på 20 m på fast

bunn foran en vegg.

– Monter måleverktøyet i en avstand på 20 m fra veggen på

holderen hhv. et stativ eller sett det på en fast, plan under-

grunn. Slå på måleverktøyet og velg en 5-punkt-drift.

20 m
