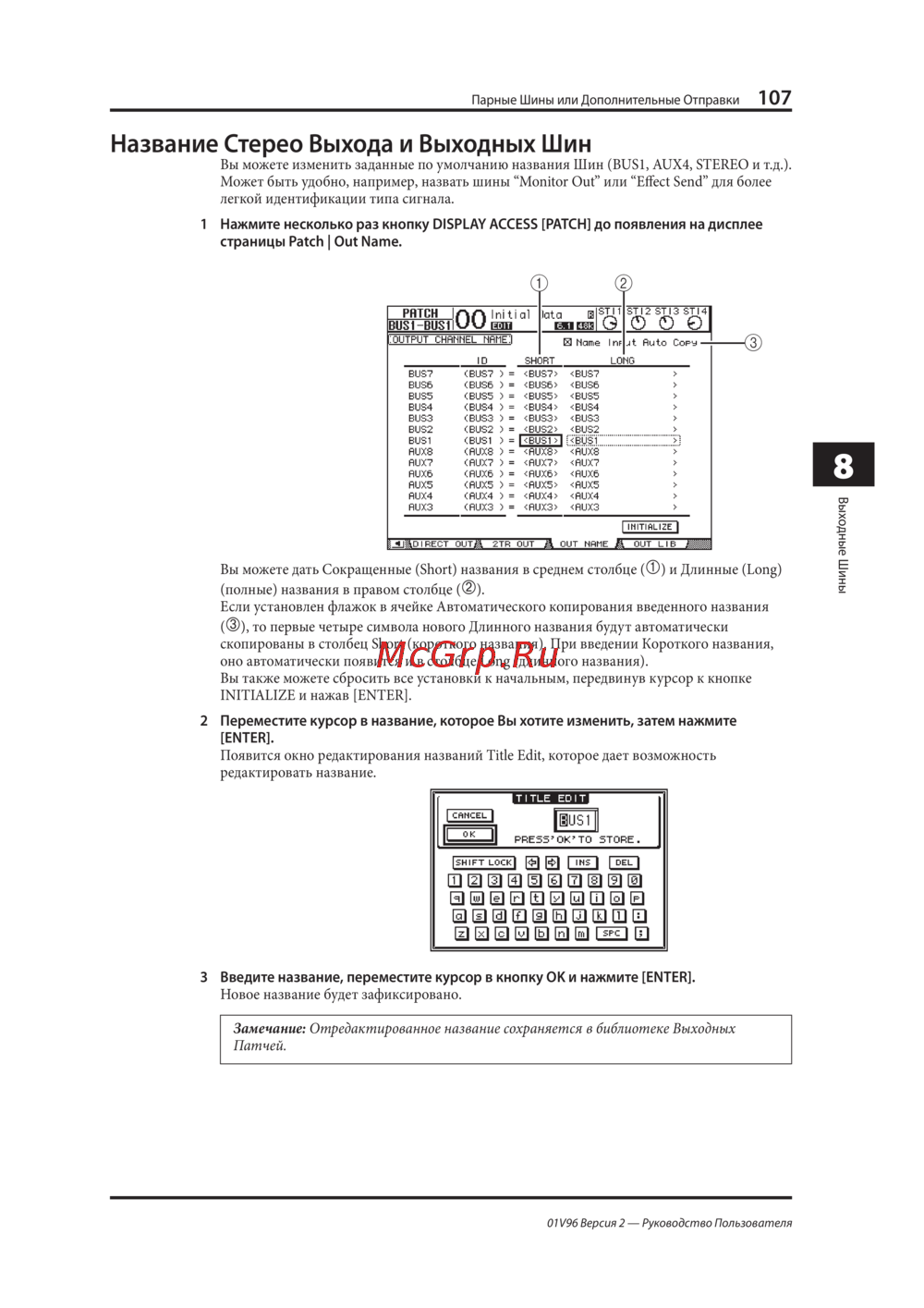

Yamaha 01V96VCM [105/320] Название стерео выхода и выходных шин
![Yamaha 01V96VCM [105/320] Название стерео выхода и выходных шин](/views2/1014126/page105/bg69.png)
107
01V96 Версия 2 — Руководство Пользователя
1 2
3
Парные Шины или Дополнительные Отправки
8
Выходные Шины
Название Стерео Выхода и Выходных Шин
Вы можете изменить заданные по умолчанию названия Шин (BUS1, AUX4, STEREO и т.д.).
Может быть удобно, например, назвать шины “Monitor Out” или “E ect Send” для более
легкой идентификации типа сигнала.
1 Нажмите несколько раз кнопку DISPLAY ACCESS [PATCH] до появления на дисплее
страницы Patch | Out Name.
Вы можете дать Сокращенные (Short) названия в среднем столбце () и Длинные (Long)
(полные) названия в правом столбце ().
Если установлен флажок в ячейке Автоматического копирования введенного названия
(), то первые четыре символа нового Длинного названия будут автоматически
скопированы в столбец Short (короткого названия). При введении Короткого названия,
оно автоматически появится и в столбце Long (длинного названия).
Вы также можете сбросить все установки к начальным, передвинув курсор к кнопке
INITIALIZE и нажав [ENTER].
2 Переместите курсор в название, которое Вы хотите изменить, затем нажмите
[ENTER].
Появится окно редактирования названий Title Edit, которое дает возможность
редактировать название.
3 Введите название, переместите курсор в кнопку OK и нажмите [ENTER].
Новое название будет зафиксировано.
Замечание: Отредактированное название сохраняется в библиотеке Выходных
Патчей.
