50
01V96 Версия 2 — Руководство Пользователя
1
2
Глава 5 — Применение

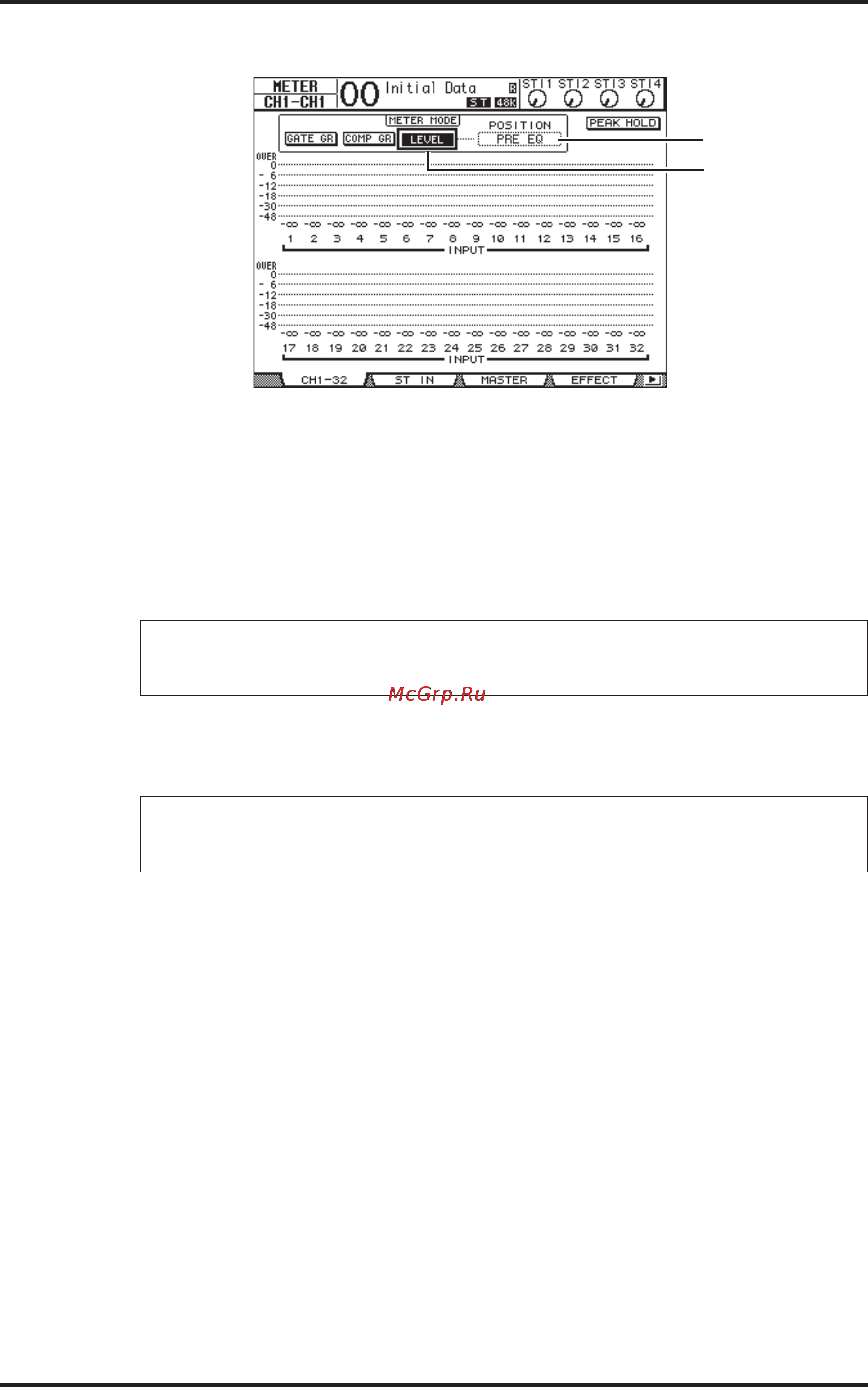

Страница CH1-32 дает возможность видеть входные уровни каналов (Input Channel) 1-32,
а также количество компрессии и гейтирования сигнала.
4 Убедитесь, что кнопка LEVEL () включена в секции METER MODE.
Секция Режима Измерений - METER MODE позволяет Вам выбрать тип отображаемых
сигналов. Если включена другая кнопка, а не кнопка LEVEL, переместите курсор на
кнопку LEVEL и нажмите [ENTER].
5 Переместите курсор на ячейку параметра POSITION () справа от кнопки LEVEL.
Вращая колесо ввода данных (Parameter) или нажимая кнопки [INC]/[DEC] выберите
“POST FADER,” затем нажмите [ENTER].
Параметр POSITION указывает позицию измерения. При выборе “POST FADER”,
отображаются уровни сигналов после прохождения фейдера (пост-фейдер).
Замечание: Если Вы установили параметр POSITION на “PRE EQ,” измеряются
входные уровни перед эквалайзером. Если Вы установили параметр на “POSTEQ,”
измеряются входные уровни после эквалайзера и перед фейдером.
6 Убедитесь, что индикаторы кнопок [ON] 1-12 горят после перемещения фейдеров
1-12 в положение 0 дБ.
7 В то время, как музыканты играют, проверьте входные канальные уровни, используя
индикаторы дисплея.
Замечание: Если индикаторы достигают уровня “OVER”, убедитесь, что фейдеры
установлены в положение 0дБ, затем уменьшите уровень соответствующих
контроллеров [GAIN].
Объединение Каналов в Пары
На 01V96, Вы можете объединять смежные четные-нечетные каналы в пары для стерео
работы. Фейдирование и большая часть параметров микширования парных каналов
(исключая Входной Патч фазу, маршрутизацию и параметры панорамы) будут связаны
между собой. Объединение в пары Входных Каналов (Input Channels) полезно, когда Вы
подключаете стерео источники, например, ритм-машину или синтезатор.
1 Для создания смежных четных- нечетных канальных пар Входных Каналов, нажмите
и держите кнопку [SEL] одного из каналов, который Вы хотите объединить в пару, и
нажмите кнопку [SEL] смежного канала.
Соответствующие два канала будут объединены в пару, и установки (например,
фейдеров, вкл/выкл канала и т.п.) первого канала будут скопированы на второй канал.
Впоследствии, установка связанных параметров одного из парных каналов устанавливает
такие же параметры для второго канала.
