21
01V96 Версия 2 — Руководство Пользователя
RECALL
STORE
SCENE MEMORY
2
1 3
USER DEFINED
KEYS
12
34
56
78
1
Панель Управления
2
Панель Управления и Задняя Панель

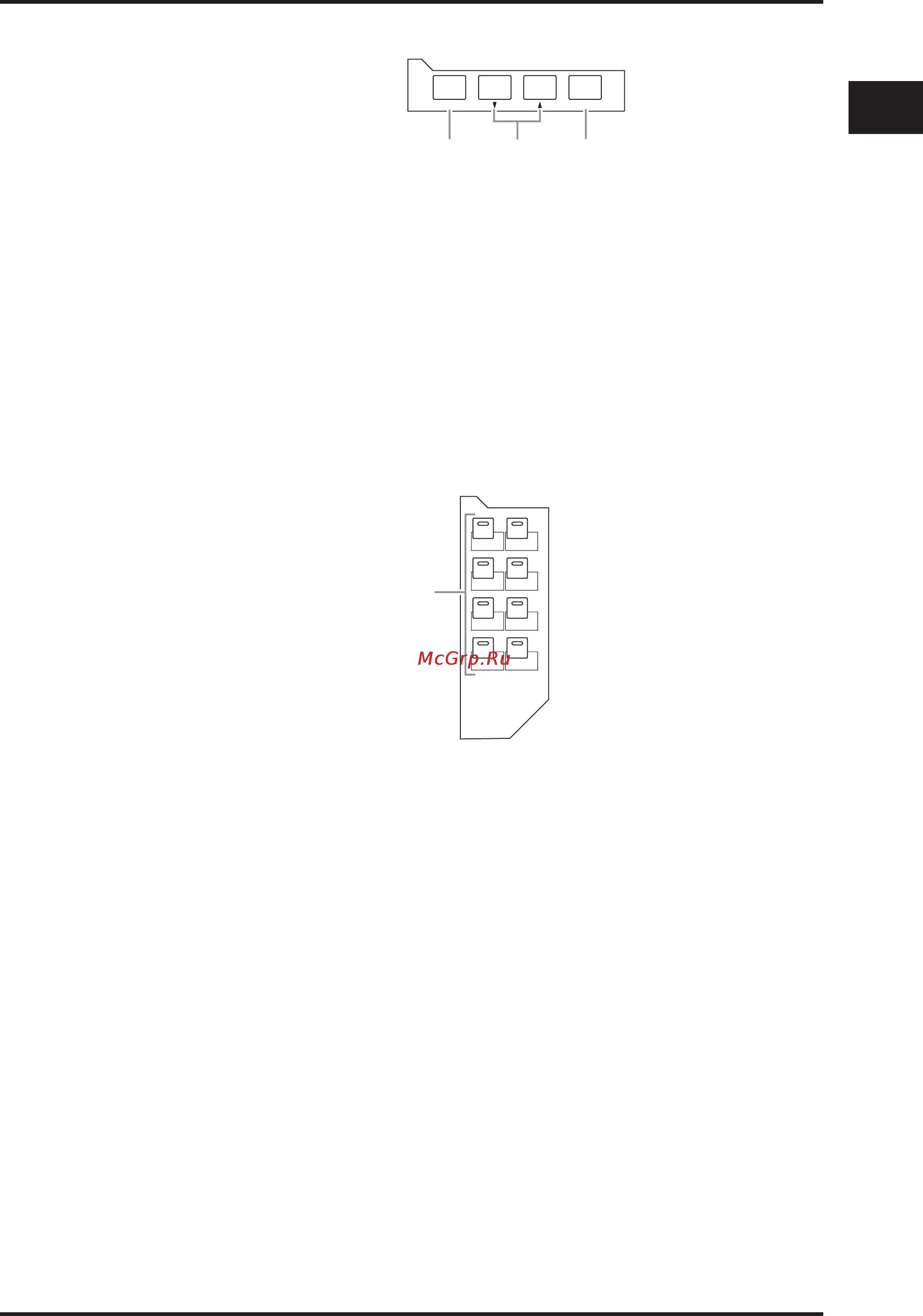

Секция Сцен Памяти
Кнопка [STORE]
Эта кнопка позволяет Вам сохранить текущие установки микширования (см. стр. 165)
Кнопки прокрутки сцен вверх [ M] и вниз [L]
Эти кнопки используются для выбора Сцен (Scene), их сохранения или вызова. Нажмите
кнопку [M] (Scene Up) для прокрутки Сцен вверх или кнопку [L] (Scene Down) для
прокрутки Сцен вниз. Удерживая нажатой одну из кнопок, Вы будете прокручивать
Сцены непрерывно.
Кнопка [RECALL]
Эта кнопка вызывает Сцену (Scene) выбранную кнопками [M]/[L].
Секция Кнопок Пользователя
Кнопки [1]-[8]
Вы можете назначить любую из 167 функций на эти кнопки.
