111
01V96 Версия 2 — Руководство Пользователя
Дополнительные Выходы
9
Дополнительные Выходы

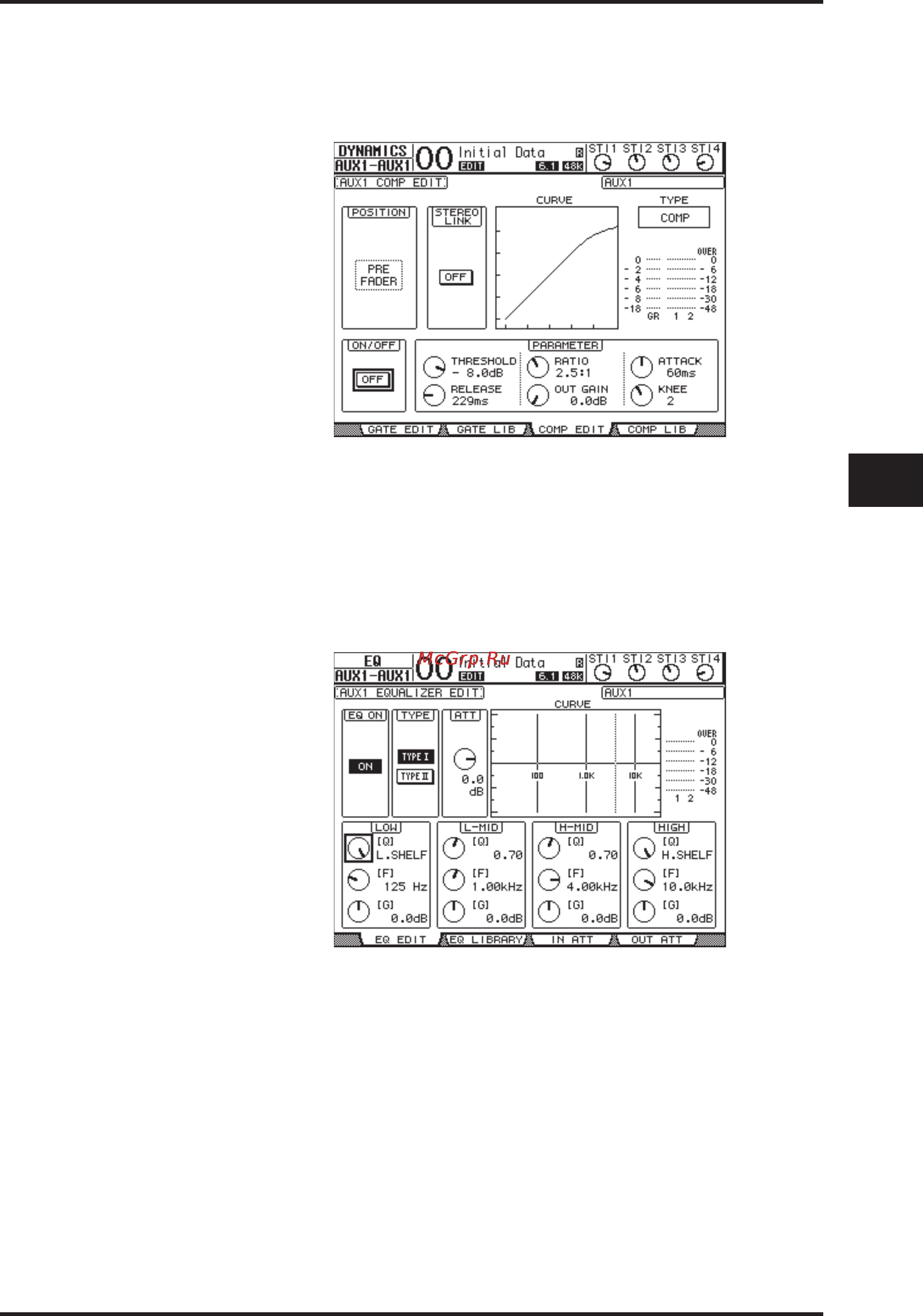

Назначение Компрессора
Чтобы установить компрессоры Дополнительных Выходов 1-8, нажмите кнопку DISPLAY
ACCESS [DYNAMICS]. Затем нажмите кнопку [F3], чтобы отобразить страницу Dynamics
| Comp Edit, выберите Дополнительный Выход 1-8, используя соответствующие кнопки
[SEL].
Параметры на этой странице (и процедура их установки) аналогичны таковым для
Входных Каналов (см. стр. 82).
Назначение Эквалайзеров
Для установки EQ Дополнительных Выходов (Aux Out) 1-8, нажмите кнопку DISPLAY
ACCESS [EQ], затем нажмите кнопку [F1], чтобы отобразить страницу EQ | EQ Edit.
Используйте кнопки [SEL] для выбора Дополнительного Выхода (Aux Out) 1-8.
Параметры на этой странице (и процедура их установки) аналогичны таковым для
Входных Каналов (см. стр. 84).
