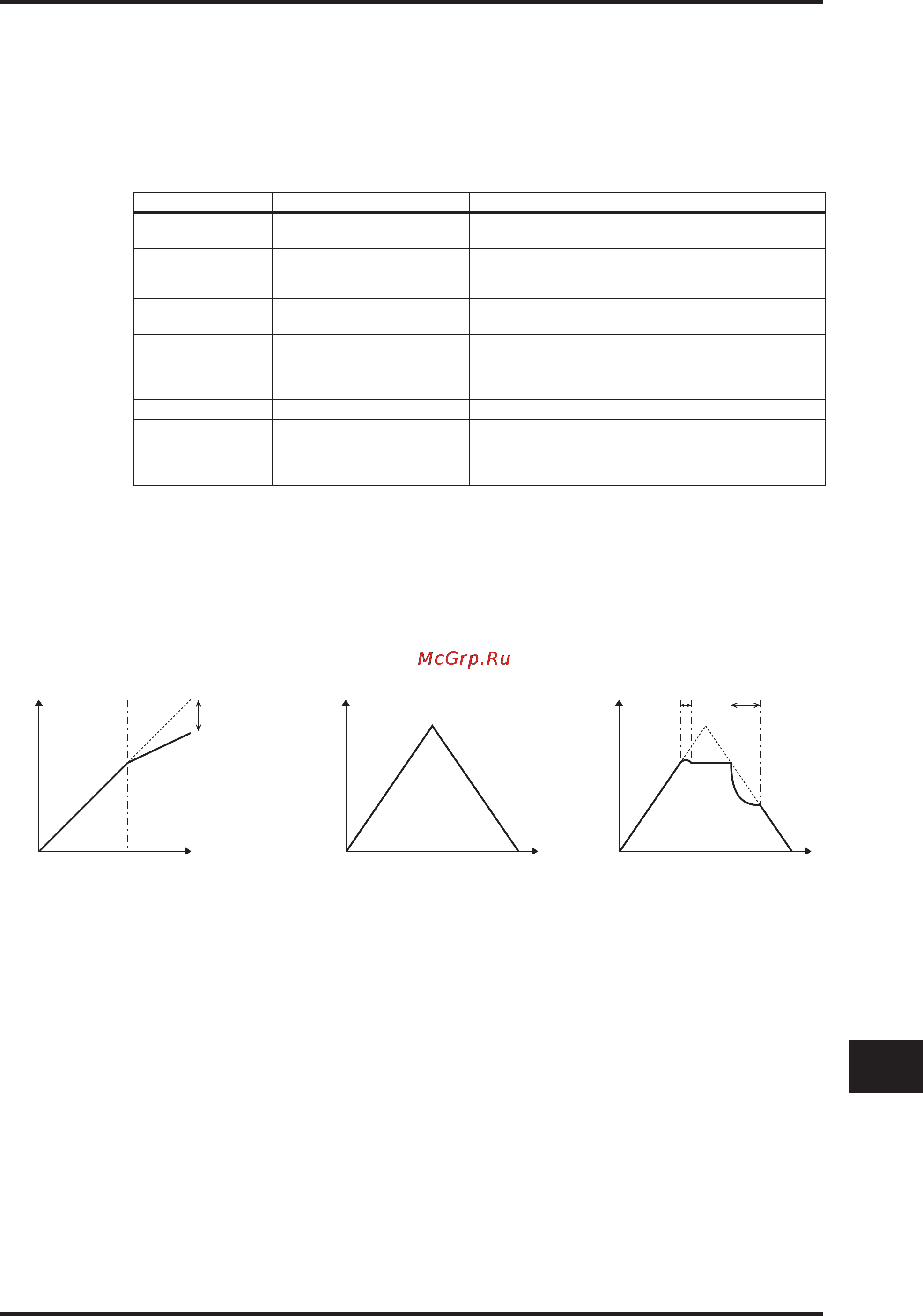

Yamaha 01V96VCM [275/320] Секция comp
![Yamaha 01V96VCM [275/320] Секция comp](/views2/1014126/page275/bg113.png)
277
01V96 Версия 2 — Руководство Пользователя
Input Level Time Time
Output Level
Input Level
Output Level
RATIO
THRESHOLD
THRESHOLD
ATTACK RELEASE
Характеристики I/O Анализ времени серий
(KNEE=hard, OUT GAIN=0.0dB) (RATIO=∞:1)
Входной сигнал Выходной сигнал
Приложение
Параметры динамики
Секция COMP
COMP
Процессор COMP ослабляет сигналы, превышающие указанный порог на величину
казанного коэффициента. Процессор COMP также можно использовать как
ограничитель, который, с коэффициентом ∞:1, снижает уровень до порога. Это означает,
что уровень выходного сигнала ограничителя фактически никогда не превышает порог.
Параметр Диапазон Описание
THRESHOLD (dB) –54.0 to 0.0 (541 points)
Определяет уровень вводного сигнала, необходимого для
активации компрессора.
RATIO
1.0:1, 1.1:1, 1.3:1, 1.5:1, 1.7:1, 2.0:1,
2.5:1, 3.0:1, 3.5:1, 4.0:1, 5.0:1, 6.0:1,
8.0:1, 10:1, 20:1, ∞:1 (16 points)
Определяет степень компрессии, то есть, изменение уровня
выходного сигнала, относящегося к изменению уровня вход-
ного сигнала.
ATTACK (ms) 0–120 (121 points)
Определяет, когда сигнал будет сжат, когда компрессор
активирован.
RELEASE (ms)
44.1kHz: 6 ms – 46.0 sec 48kHz: 5
ms – 42.3 sec 88.2kHz: 3 ms – 23.0
sec 96kHz: 3 ms – 21.1 sec (160
points)
Определяет скорость возврата компрессора к своему нормаль-
ному коэффициенту усиления как только уровень тригерного
сигнала опускается ниже порога. Значение выражается в виде
длительности, необходимой для изменения уровня на 6 dB.
OUT GAIN (dB) 0.0 to +18.0 (180 points) Устанавливает уровень выходного сигнала компрессора.
KNEE Hard, 1–5 (6 points)
Определяет то, как применяется компрессор у порога. Для
более высоких установок колена, компрессия применяется
постепенно при превышении сигналом указанного порога
созданием более естественного звука.
ПОРОГ
ПОРОГ
Коэффициент
Вводный уровень
Вводный уровень
Выводный уровень
Выводный уровень
АТАКА
ОТКЛЮЧЕНИЕ
Время Время
