Глава 8 — Выходные Шины
• METER
Эта секция дает возможность переключать позицию измерения уровней сигнала, которые
отображаются на странице Измерений - Meter или на стерео индикаторах справа от
дисплея. (См. стр. 34 для подробной информации о выборе позиции измерения.)
Примечание: Вы можете также направить сигналы Стерео Выхода на другие
выходные разъемы или плату ввода-вывода I/O, используя страницы Patch | Out Patch.
Выходные Шины 1-8
Секция Выходных Шин (Bus Out) 1-8 микширует сигналы, направляемые от Входных
Каналов на указанные шины, обрабатывает их, используя встроенные процессоры (EQ,
компрессор, и т.д.), затем направляет их на указанные выходные разъемы или плату
ввода-вывода.

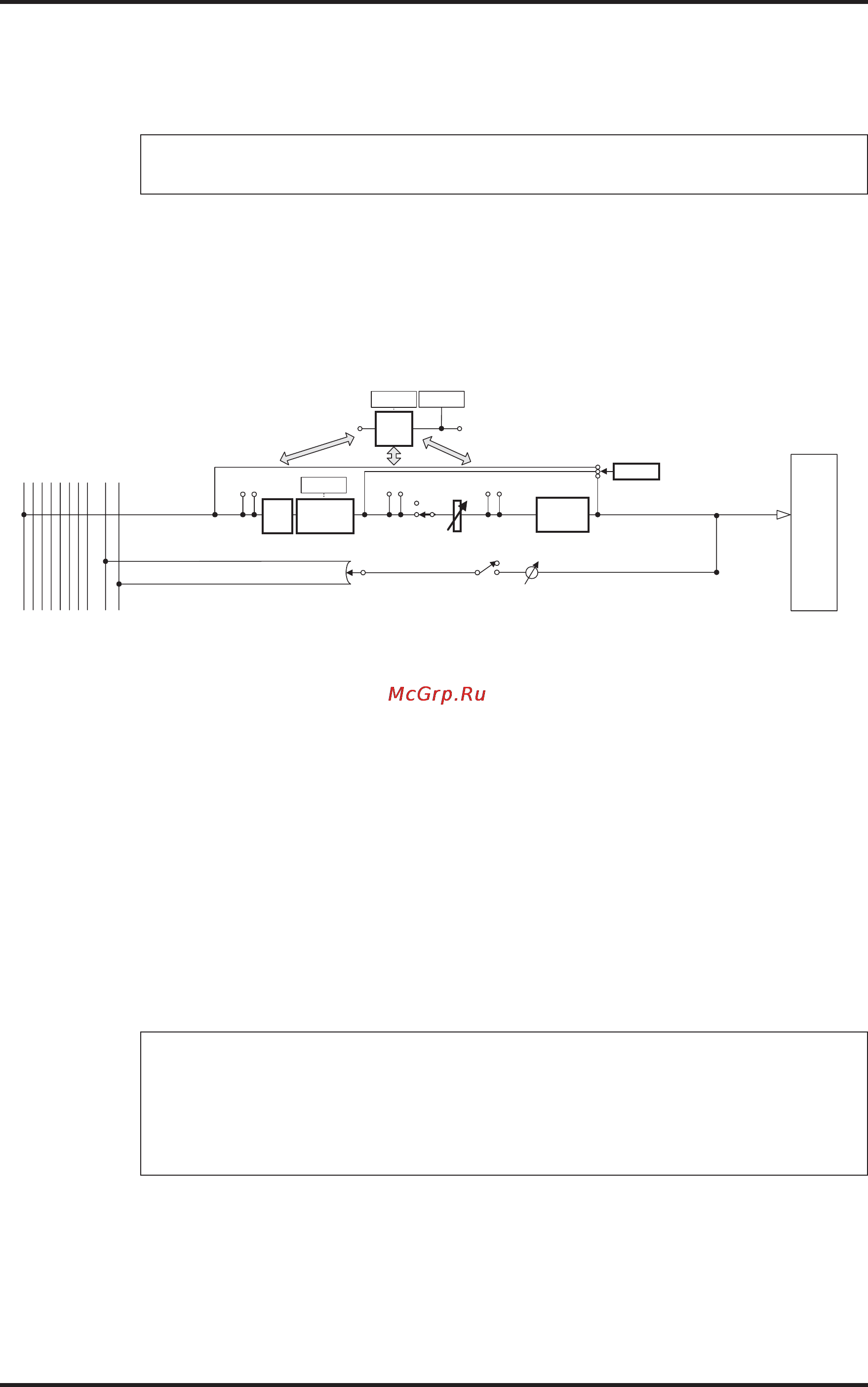

Следующая диаграмма иллюстрирует поток сигнала Выходной Шины.
• INSERT
• ATT (Аттенюатор)
• BAND EQ (4-х полосный эквалайзер)
• COMP (Компрессор)
• ON (Вкл/Выкл)
• LEVEL
• OUTPUT DELAY (Выходная задержка)
• METER
Все перечисленные параметры и секции идентичны параметрам и секциям Стерео
Выхода. Для получения дополнительной информации, см. стр. 97.
• Bus to Stereo (Шина в Стерео)
Сигналы Выходных Шин 1-8 также направляются на Стерео Шину. В дополнение к
параметрам ON, LEVEL и другим, Вы можете также установить Уровень Отправки (Send
Level), Вкл\Выкл, Панорамирование (Pan) и другие параметры.
Замечание:
• Вы можете также соединить смежные нечетно-четные шины для стерео операций
(см. стр. 105).
• По умолчанию, каналы Слота (Slot) 1-8 и 9-16 и каналы ADAT OUT 1-8
маршрутизированы к выходам Выходных Шин 1-8. Однако, Вы можете изменить
данное коммутирование на странице дисплея Patch | Out Patch (см. стр. 123).
