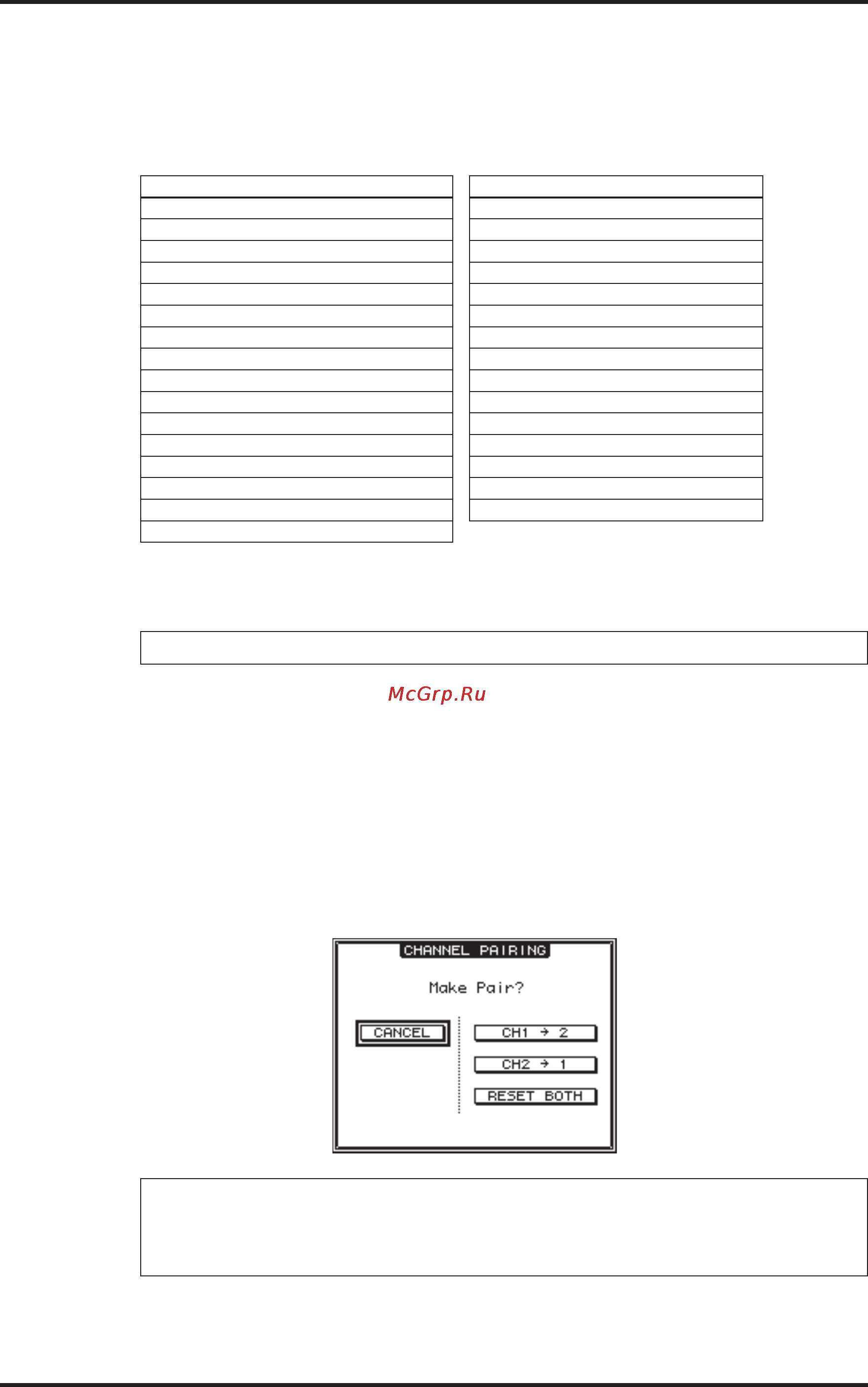

92
01V96 Версия 2 — Руководство Пользователя
Глава 7 — Входные Каналы
Объединение Входных Каналов в Пары
На 01V96 Вы можете объединять в пары смежные нечетно-четные Входные Каналы или
каналы рабочих режимов Layer 1 и Layer 2, которые используют один и тот же фейдер
на панели управления. Фейдеры каналов и большинство параметров парных каналов
взаимосвязаны для стерео операций. Взаимосвязанные параметры парных каналов и
параметры, доступные для независимого управления, приведены ниже:
Взаимосвязанные параметры Независимые параметры
Кнопки [SEL] Входные патчи
Фейдеры Патчи Точки Разрыва - Вставки (Insert)
Вкл/Выкл Канала Выходные патчи
Вкл/Выкл Вставки Позиция Вставки Компрессора
Вкл/Выкл Соло Фаза
Сохранение Соло Вкл/Выкл Задержки - Дилея (Delay)
Вкл/Выкл Aux Время Задержки*
Уровень Дополнительной Отправки - Aux Send Обратная связь Задержки
Дополнительные Отправки До или После (Pre и Post) Микширование Задержки
Гейт Маршрутизация
Установки Компрессора Панорама, Следование за Панорамой
Установки EQ Панорама Объемного Звука (Surround)
Фейдерная группа Панорама Дополнительной Отправки (Aux Send)
Группа Отключения звука Баланс
Время фейдирования Аттенюаторы**
Сохранение Вызова
* Вы можете установить независимые параметры для каждого кана-
ла, если кнопка [GAIN] выключена на странице ф/INS/DLY | DLY.
** Вы можете установить независимые параметры для каждого кана-
ла на странице EQ | ATT, а установки парного канала на странице
EQ | EDIT и VIEW.
Примечание: Вы не можете соединить канал ST IN 1-4 с Входным Каналом.
Для установки канальных пар или их отмены, Вы можете использовать кнопки [SEL] на
панели управления или обратиться к страницам Pair/Grup.
Объединение Каналов в Пары с Использованием Кнопки [SEL]
1 Удерживая нажатой кнопку [SEL] одного из каналов, который Вы хотите объединить
в пару, нажмите кнопку [SEL] соседнего канала. (Номера парных каналов должны
быть четными и нечетными).
Появится окно объединения каналов в пары - Channel Pairing.
Примечание: Вы можете объединять в пары только смежные, нечетно-четные
каналы (только в этом порядке). Нажатие кнопки [SEL] несмежного (не соседнего)
канала будет игнорироваться. Вы не можете создать или отменить пару
вертикальных партнеров.
