78
01V96 Версия 2 — Руководство Пользователя
INPUT PATCH
• ON (Вкл\Выкл)
Эта секция позволяет Вам включать/выключать канал. В положение ”О ” звук канала
будет отключен.
• LEVEL
Эта секция позволяет Вам регулировать входной уровень сигнала Входного Канала.
• PAN
Эта секция позволяет Вам установить панораму сигналов направляемых от Входных
Каналов на Стерео Шину. Вы можете также применить панорамные установки для парных
каналов шины.
• AUX (Уровень Дополнительной Отправки - Aux Send)
Эта секция позволяет регулировать уровень сигналов, направляемых на Дополнительные
Отправки (Aux Sends) 1-8. Сигналы могут быть направлены от точки перед фейдером или
после фейдера.
• INSERT
Эта секция дает Вам возможность направлять входные сигналы на внешние устройства
через встроенные разъемы I/O или I/O (входы/выходы) платы ввода-вывода, или
вставлять внутренние процессоры эффектов. Вы можете коммутировать (патчировать)
любые входы, выходы или каналы платы ввода-вывода. (Обратите внимание, на отличие
от разъемов Вставки (INSERT I/O) во Входной секции AD.)
• METER
Эта секция дает возможность Вам переключать позицию измерения уровней сигнала,
которые отображены в странице Измерений (Meter). (См. стр. 34 для информации о
выборе позиции измерения.)
КАНАЛЫ ST IN 1-4
Эти стереоканалы дают Вам возможность обработать стерео сигналы, используя

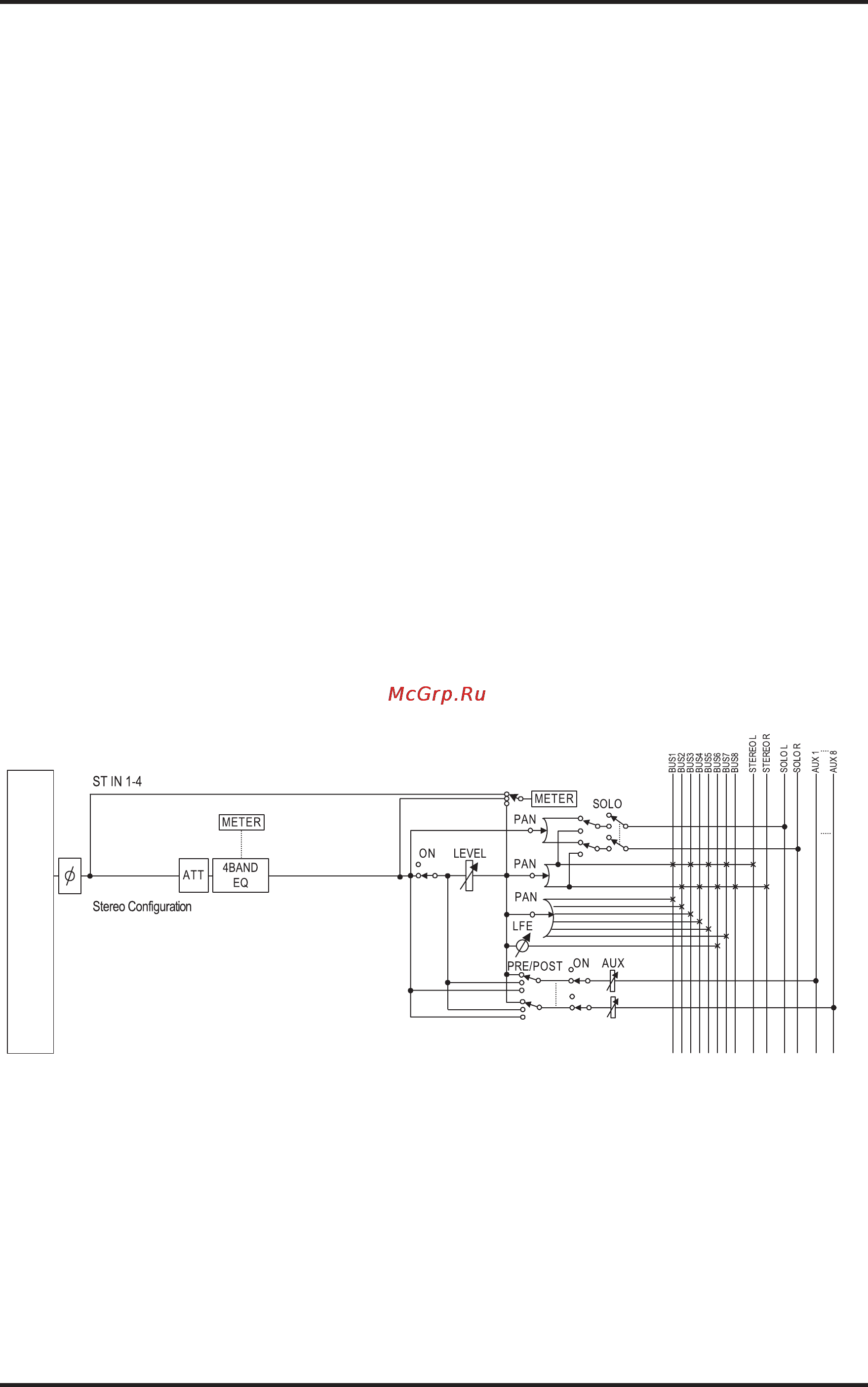

переключение фазы, аттенюатор и эквалайзер. Следующая диаграмма иллюстрирует
сигнальный поток Каналов ST IN 1-4.
Каналы ST IN 1-4 имеют следующие параметры:
• ф (фаза)
• ATT (Аттенюатор)
• 4 BAND EQ (4-х полосный эквалайзер)
• ON (Вкл/Выкл)
• LEVEL
• PAN
• AUX (Уровень Дополнительной Отправки (Aux Send))
• METER
Глава 7 — Входные Каналы
