278
01V96 Версия 2 — Руководство Пользователя
Input Level Time Time
Output Level
Input Level
Output Level
RATIO
THRESHOLD
THRESHOLD
ATTACK RELEASE

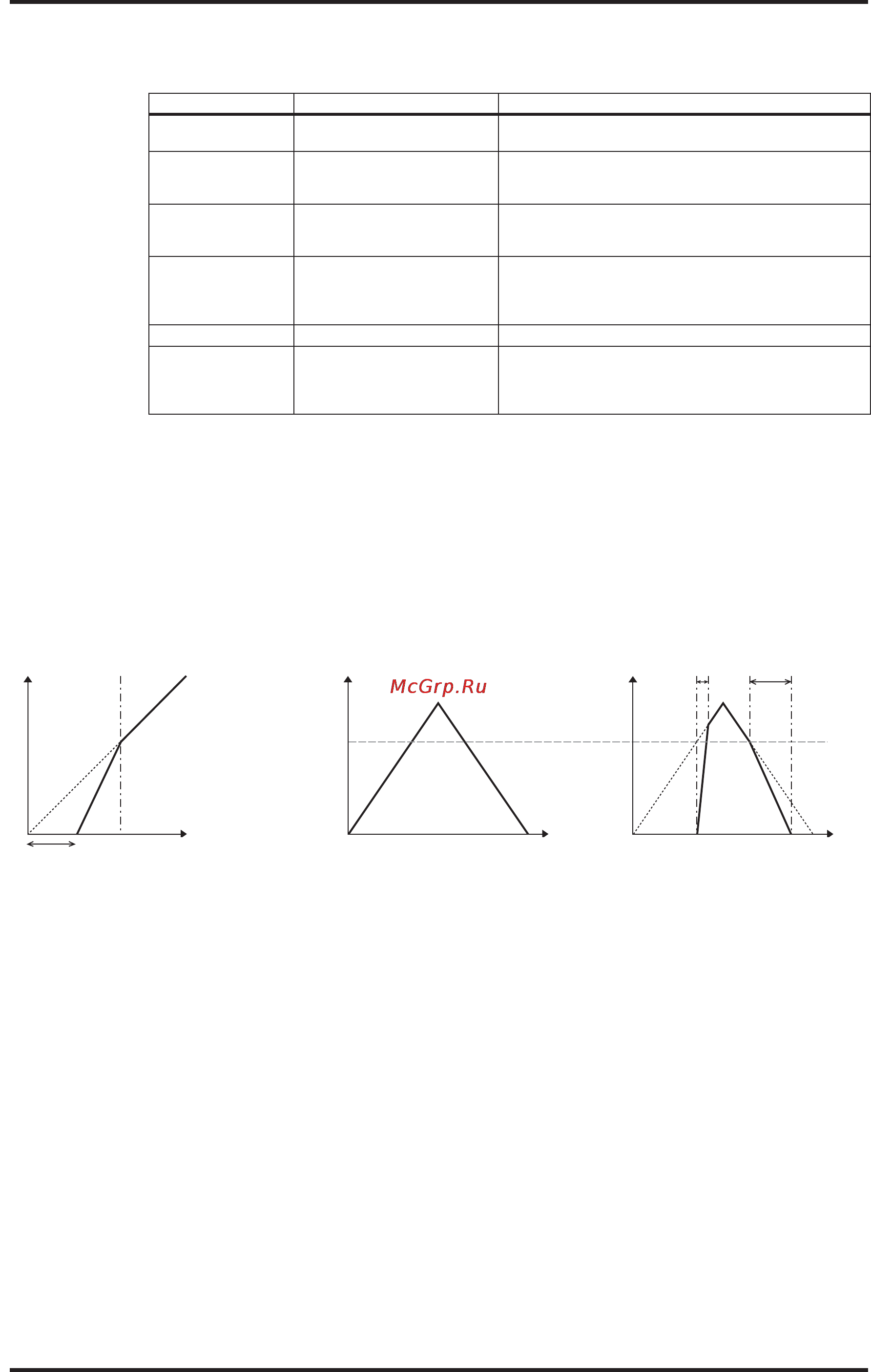

Характеристики I/O Анализ времени серий
(KNEE=hard, OUT GAIN=0.0dB) (RATIO=∞:1)
Входной сигнал Выходной сигнал
Приложение A: Списки параметров
EXPAND
Экспандер ослабляет сигналы ниже указанного порога на указанный коэффициент.
Параметр Диапазон Описание
THRESHOLD (dB) –54.0 to 0.0 (541 points)
Определяет уровень вводного сигнала, необходимого для
активации экспандера.
RATIO
1.0:1, 1.1:1, 1.3:1, 1.5:1, 1.7:1, 2.0:1,
2.5:1, 3.0:1, 3.5:1, 4.0:1, 5.0:1, 6.0:1,
8.0:1, 10:1, 20:1, ∞:1 (16 points)
Определяет степень расширения.
ATTACK (ms) 0–120 (121 points)
Определяет то, когда экспандер возвращается к своему
нормальному коэффициенту усиления как только уровень
тригерного сигнала проевышает порог.
RELEASE (ms)
44.1kHz: 6 ms – 46.0 sec 48kHz: 5
ms – 42.3 sec 88.2kHz: 3 ms – 23.0
sec 96kHz: 3 ms – 21.1 sec (160
points)
Определяет то, когда расширяется сигнал как только уровень
сигнала опускается ниже порога. Значение выражается в виде
длительности, необходимой для изменения уровня на 6 dB.
OUT GAIN (dB) 0.0 to +18.0 (180 points) Устанавливает уровень выходного сигнала экспандера.
KNEE Hard, 1–5 (6 points)
Определяет то, как применяется экспансия при пороге. Для
более высоких установок колена, экспансия применяется
постепенно при падении сигнала ниже указанного порога
созданием более естественного звука..
ПОРОГ
ПОРОГ
Коэффициент
Вводный уровень
Вводный уровень
Выводный уровень
Выводный уровень
АТАКА
ОТКЛЮЧЕНИЕ
Время Время
