158
01V96 Версия 2 — Руководство Пользователя
1 3 2
Глава 14 — Внутренние Эффекты
Использование Процессоров Эффектов через
Дополнительные Отправки
Вы можете использовать процессоры эффектов через Дополнительные Отправки,
патчируя (подключая) входы процессора эффектов к Дополнительным Выходам (Aux
Outs) и выходы процессора эффектов к Каналам ST IN.
1 Вызов программы эффекта.
Обратитесь к стр. 179 для подробной информации о выборе программ эффекта.

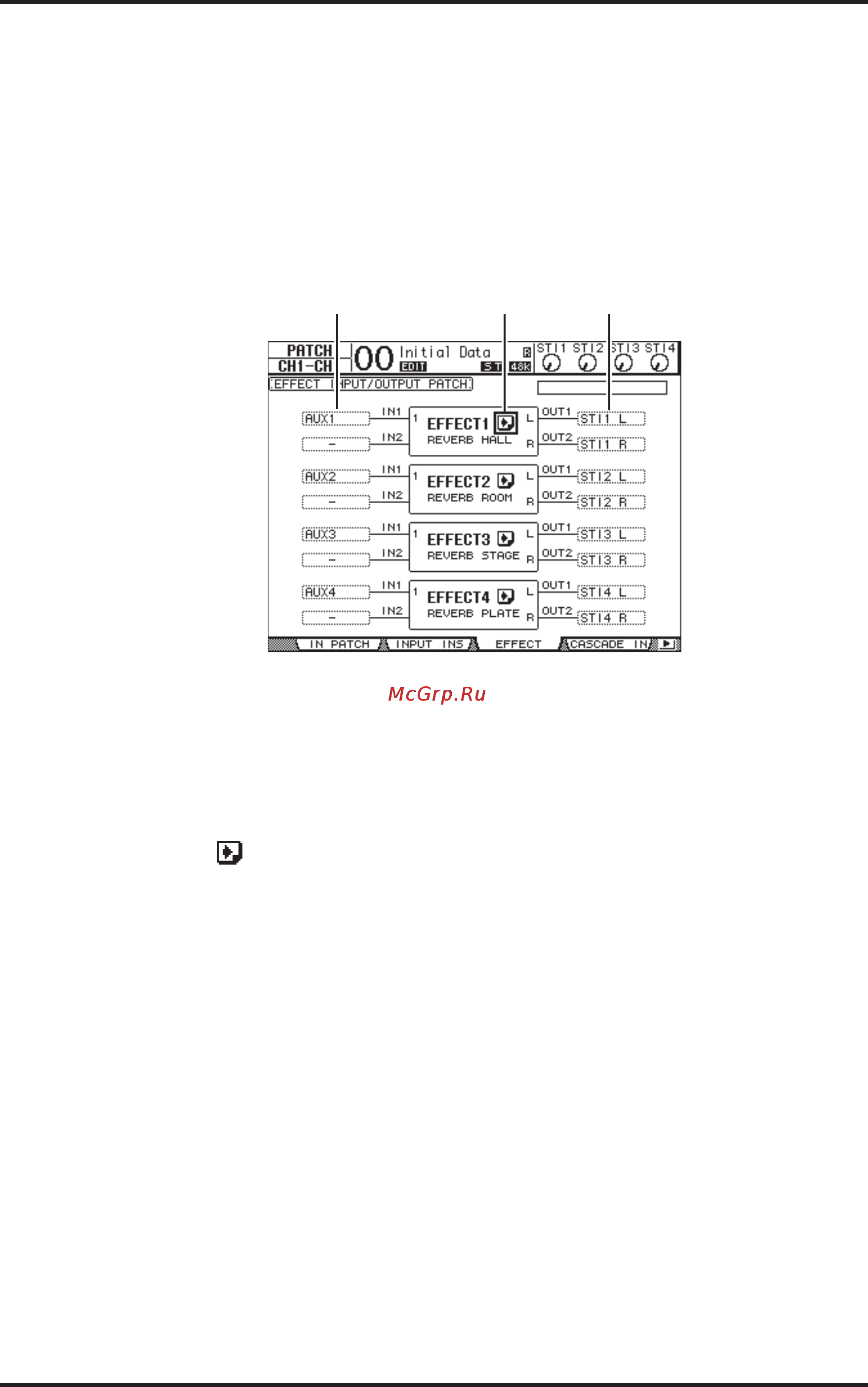

2 Нажмите кнопку DISPLAY ACCESS [PATCH] несколько раз до появления на дисплее
страницы Patch | E ect.
Эта страница дает Вам возможность патчировать все входы и выходы процессоров
Эффектов 1-4.
Эта страница содержит следующие параметры:
IN
Эти ячейки параметра выбирают сигналы, которые будут поданы на процессоры
эффектов.
OUT
Эти ячейки параметра выбирают адресат выходных сигналов процессоров эффектов.
Кнопка
Эта кнопка вызывает страницы FX1 Edit-FX4 Edit, которые дают Вам возможность
редактировать параметры эффекта.
3 Чтобы выбрать входной сигнал для процессора эффектов, переместите курсор в
нужную ячейку параметра In, выберите сигнал следующих вариантов, и нажмите
кнопку [ENTER].
• -..............................Без назначения
• AUX1-8.................Дополнительные Отправки 1-8
• INS CH1-32..........Выход Вставки (Insert Out) Входных Каналов 1-32
• INS BUS1-8 ..........Выход Вставки Шин 1-8
• INS AUX1-8 .........Выход Вставки Дополнительных Отправок 1-8
• INS ST-L/R............Выход Вставки Стерео Выхода
Чтобы использовать внутренние процессоры эффектов через Дополнительные Отправки,
выберите Aux 1-8 (в большинстве случаев).
Вы можете направить отдельный сигнал к другому входу программ эффекта 2-in/2-out
