275
01V96 Версия 2 — Руководство Пользователя
Input Level Time Time
Output Level
Input Level
Output Level
RANGE
THRESHOLD
THRESHOLD
RANGE
ATTACK DECAY
HOLD
Приложение
Параметры динамики
Параметры динамики
Эффекты динамики для каждого участка канала включают секцию Gate (только для
вводных каналов) и секцию Comp . Секция Gate включает типы Gate и Ducking. Секция
Comp включает Компрессор, Экспандер, Твердый Компандер (COMP. (H)), и Мягкий
Компандер (COMP. (S)).
Секция GATE (Только для каналов ввода)
Гейт
Гейт ослабляет сигналы ниже установленного порогового уровня (THRESHOLD),
указанной суммой (RANGE).
Параметр Диапазон Описание
THRESHOLD (dB) –54.0 to 0.0 (541 points) Определяет уровень, при котором используется эффект гейта.
RANGE (dB) –70 to 0 (71 points) Определяет степень ослабления при закрытии гейта.
ATTACK (ms) 0–120 (121 points)
Определяет скорость открытия гейта при превышении сигна-
лом порогового уровня.
HOLD (ms)
44.1kHz: 0.02 ms – 2.13 sec 48kHz:
0.02 ms – 1.96 sec 88.2kHz: 0.01 ms
– 1.06 sec 96kHz: 0.01 ms – 981 ms
(160 points)
Определяет время, в течение которого гейт открыт, как только
пусковой сигнал падает ниже порогового уровня.
DECAY (ms)
44.1kHz: 6 ms – 46.0 sec 48kHz: 5 ms
– 42.3 sec 88.2kHz: 3 ms – 23.0 sec
96kHz: 3 ms – 21.1 sec (160 points)
Определяет скорость закрытия гейта как только истекло
время выдержки. Значение выражается в виде длительности,
необходимой для изменения уровня на 6 dB.

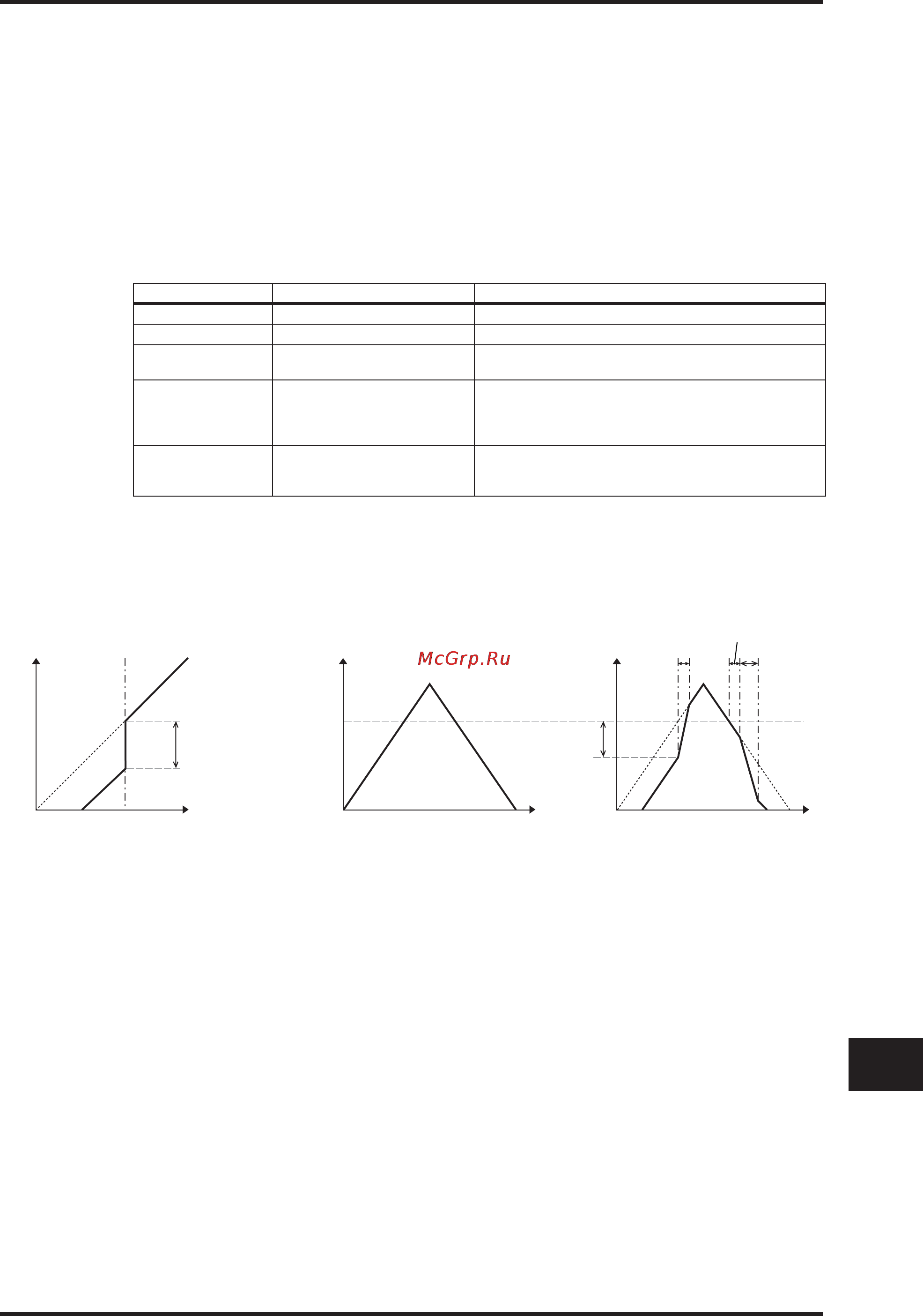

Характеристики I/O Анализ времени серий
ПОРОГ
ПОРОГ
Диапазон
Диапазон
Вводный уровень
Вводный уровень
Выводный уровень
Выводный уровень
Входной сигнал Выходной сигнал
АТАКА
ЗАДЕРЖКА
ЗАТУХАНИЕ
Время Время
