131
01V96 Версия 2 — Руководство Пользователя
SOLO LOGIC
MONO
BUS1-8
AUX1-8
8
8
OUTPUT SOLO
SOLO TRIM
SOLO R
SOLO L
SOLO L
SOLO R
STEREO L
STEREO R
MONITOR TRIM
[PHONES]
PHONES
LEVEL
[MONITOR OUT]
L
R
MONITOR OUT
LEVEL
DA
DA
[2TR IN]
RCA
L
R
MONITOR
/2TR IN
Мониторинг
11
Мониторинг
11 Мониторинг
В данной главе объясняется, как установить мониторинг и использовать функцию “Соло”.
Монитор
01V96 обеспечивает подачу стерео сигналов на мониторы. Источник мониторного сигнала
патчируется (подключается) к разъемам MONITOR OUT L и R и разъему PHONES.

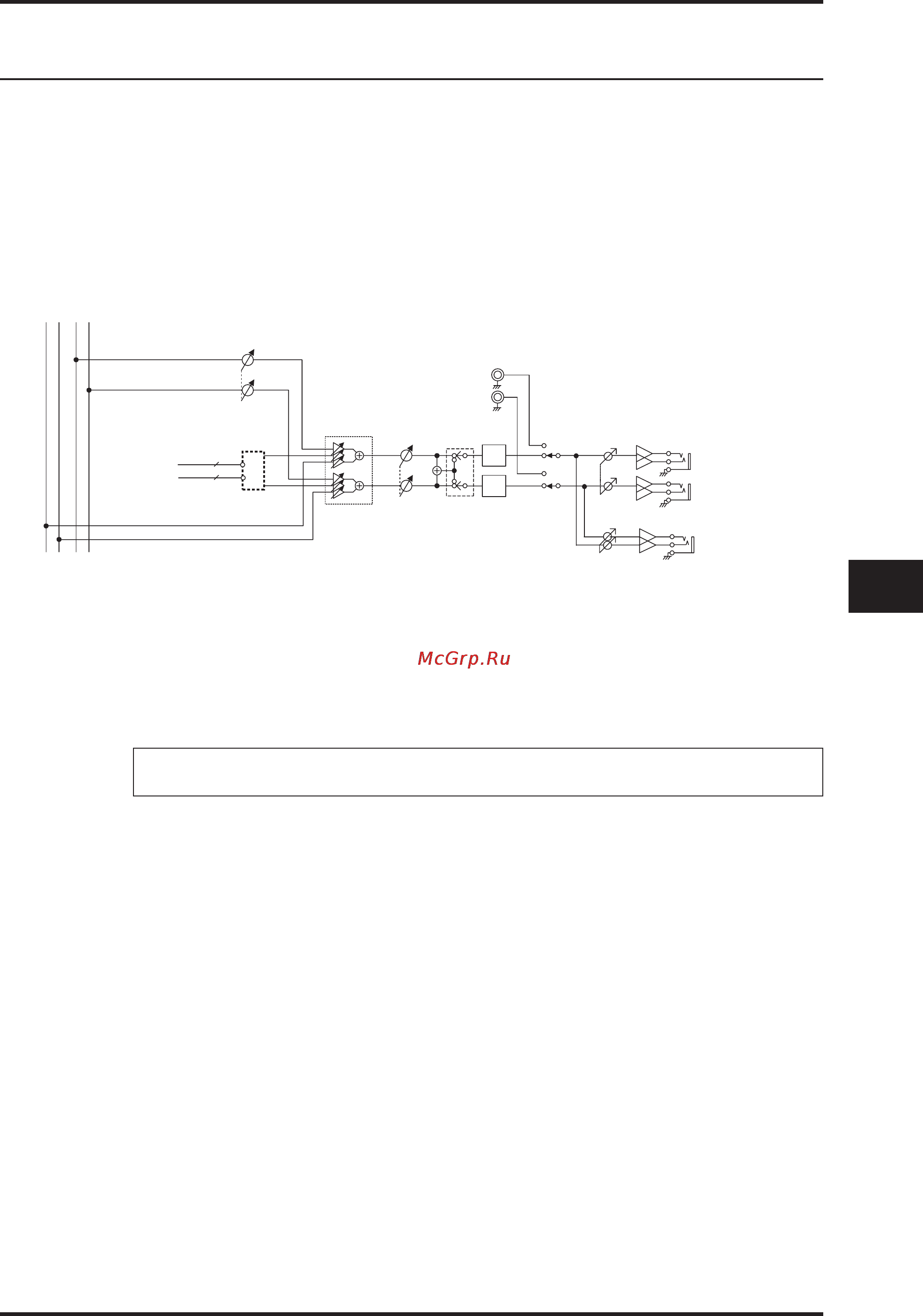

Следующая диаграмма иллюстрирует поток мониторного сигнала.
• Шина SOLO
Специальная шина, которая направляет Входные Каналы на Мониторные выходы, в обход
Шин 1-8 и Стерео Шины.
• OUTPUT SOLO
Эта секция направляет солирующие Выходные Каналы (Aux 1-8, Выходные Шины 1-8) на
Мониторные выходы.
Примечание: Входные и Выходные Каналы не могут одновременно контролироваться
функцией соло. Функция соло включается для последних выбранных соло каналов.
• MONITOR TRIM
Эта секция регулирует уровень мониторного сигнала в цифровой области.
• MONITOR OUT LEVEL
Используйте контроллер MONITOR [MONITOR OUT] на панели управления, чтобы
регулировать уровень мониторного сигнала в аналоговой области.
• MONITOR/2TR IN
В качестве мониторного сигнала, Вы можете выбрать или внутренние сигналы 01V96 или
сигналы цифровых входов 2TR .
• PH ONES
Мониторный сигнал также подается на гнездо PHONES. Вы можете установить уровень
независимо.
