14
01V96 Версия 2 — Руководство Пользователя
PEAK
SIGNAL
PEAK
SIGNAL
PEAK
SIGNAL
PEAK
SIGNAL
PEAK
SIGNAL
PEAK
SIGNAL
PEAK
SIGNAL
PEAK
SIGNAL
PEAK
SIGNAL
PEAK
SIGNAL
PEAK
SIGNAL
CH15
/
16
2TR IN
+4
-26
GAIN
+4
-26
GAIN
+4
-26
GAIN
GAIN
+4
-26
GAIN
20dB
-16
-60
GAIN
20dB
-16
-60
GAIN
20dB20dB20dB20dB20dB20dB20dB
-16
-60
GAIN
-16
-60
GAIN
-16
-60
GAIN
-16
-60
GAIN
-16
-60
GAIN
-16
-60
GAIN
-16
-60
PAD
A
B
A
B
A
B
A
B
A
B
A
B
A
B
A
B
A
B
16
1513
121110943215
14
INSERT I
/
O INSERT I
/
O INSERT I
/
O INSERT I
/
O INSERT I
/
O INSERT I
/
O INSERT I
/
O INSERT I
/
O INSERT I
/
O
CH1-4
INPUT
(BAL)
INSERT
OUT IN
(UNBAL)
13 14 15 16
8
1
2
3
4
5
6
7

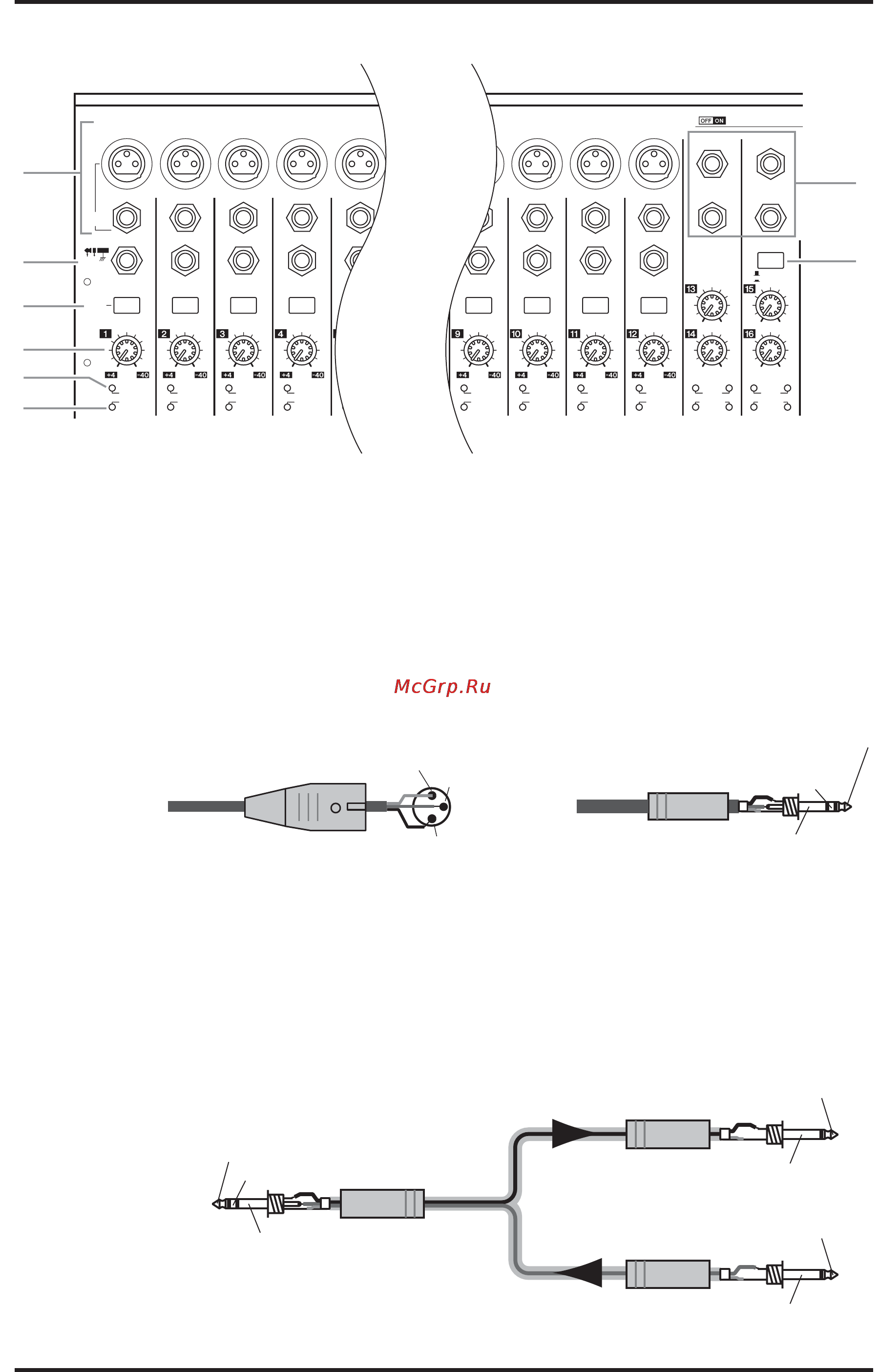

Глава 2 — Панель Управления и Задняя Панель
Входная Секция
Входные разъемы INPUT A/B
Разъемы INPUT A - это сбалансированные разъемы типа XLR-3-31, которые принимают
сигналы линейного уровня и микрофонные сигналы. Разъемы INPUT B - это
сбалансированные разъемы TRS типа, которые принимают сигналы линейного уровня и
микрофонные сигналы. Номинальный сигнальный уровень разъемов обоих типов от -60
дБ, до +4 дБ.
Если Вы одновременно подключаете кабель к разъемам INPUT A и INPUT B того же
номера, будет эффективен только сигнал из разъема INPUT B.
Входные разъемы INPUT 13-16
Это сбалансированные разъемы TRS типа, которые принимают сигналы линейного
уровня. Номинальный сигнальный уровень колеблется от -20 дБ до +10 дБ.
Входы INPUT 15 и 16 доступны только, когда кнопки AD 15/16 выключены (стр. 15).
Разъемы INSERT I/O
Это несбалансированные разъемы TRS типа, которые используются для канального
входа/выхода сигналов Вставки. Используйте разделенный кабель, чтобы включить
внешний процессор эффектов во входные каналы AD.
наконечник (горячий)
кольцо
(холодный)
рукав (земля)
К входному разъему процессора
К выходному разъему процессора
Штекер XLR типа
1 (земля)
2 (+)
3 (-)
Штекер ¼’’TRS
наконечник (отправка)
кольцо (возврат)
рукав (земля)
К разъему INSERT
Штекер ¼’’
Штекер ¼’’
Штекер ¼’’
наконечник (отправка)
кольцо (возврат)
рукав (земля)
рукав (земля)
