276
01V96 Версия 2 — Руководство Пользователя
Input Level Time Time
Output Level
Input Level
Output Level
RANGE
THRESHOLD
THRESHOLD
RANGE
ATTACK DECAY
HOLD
Приложение A: Списки параметров

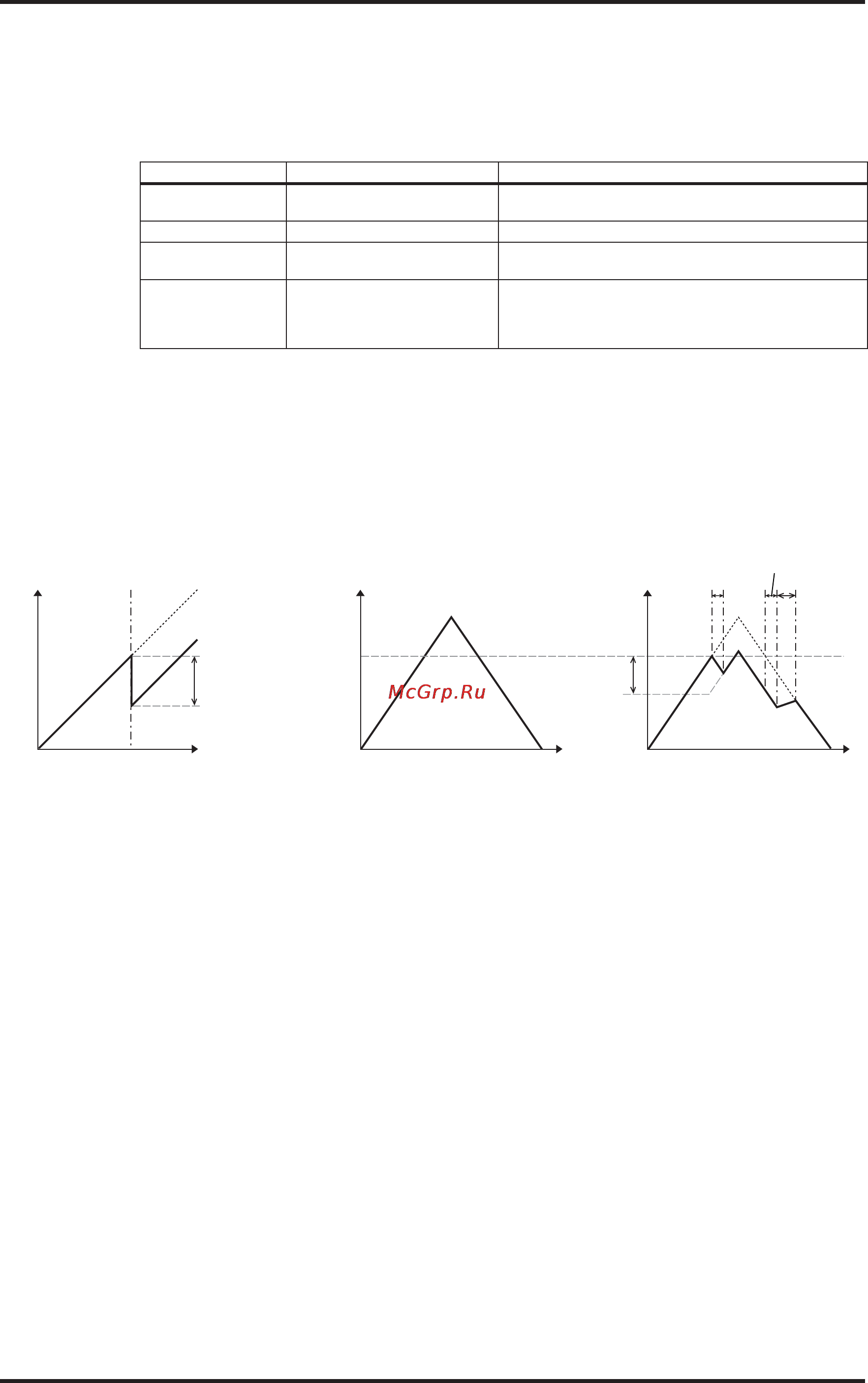

Дакинг
Дакинг как правило используется для наложения голоса, при котором уровень фоновой
музыки снижается автоматически когда говорит ведущий. При превышении указанного
порога THRESHOLD сигналом источника KEY IN, уровень выходного сигнала
уменьшается на указанную величину (RANGE).
Параметр Диапазон Описание
THRESHOLD (dB) –54.0 to 0.0 (541 points)
Определяет уровень пускового сигнала (KEY IN) необходимого
для активации дакинга.
RANGE (dB) –70 to 0 (71 points) Определяет степень ослабления при активации дакинга.
ATTACK (ms) 0–120 (121 points)
Определяет скорость дакирования сигнала при запуске
дакера.
HOLD (ms)
44.1kHz: 0.02 ms – 2.13 sec 48kHz:
0.02 ms – 1.96 sec 88.2kHz: 0.01 ms
– 1.06 sec 96kHz: 0.01 ms – 981 ms
(160 points)
Определяет время активности дакинга при падении тригер-
ного сигнала ниже порогового уровня.
Характеристики I/O Анализ времени серий
ПОРОГ
ПОРОГ
Диапазон
Диапазон
Вводный уровень
Вводный уровень
Выводный уровень
Выводный уровень
Входной сигнал Выходной сигнал
АТАКА
ЗАДЕРЖКА
ЗАТУХАНИЕ
Время Время
