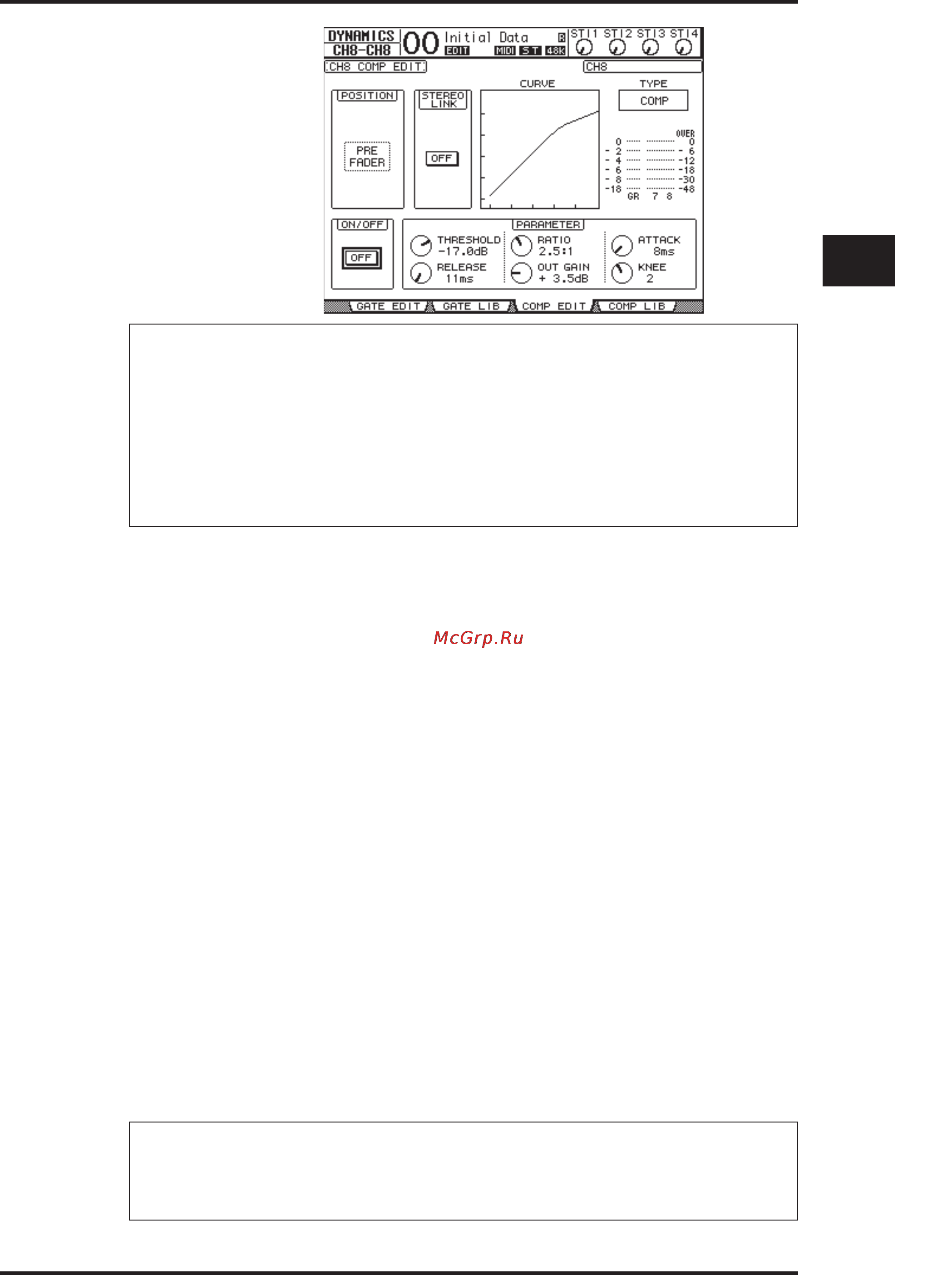

59
01V96 Версия 2 — Руководство Пользователя
Инициализация Записи на Трек
5
Применение
Замечание:
• 01V96 оснащен четырьмя типами процессоров динамической обработки звука:
COMP (Компрессор - Compressor), EXPAND (Экспандер - Expander), COMP(S)
(Мягкий Компандер - Compander So ) и COMP(H) (Жесткий Компандер - Compander
Hard). Эти процессоры представляют различные параметры (см. стр. 272, где
указаны параметры для каждого типа компрессора.)
• Вы не можете изменить тип компрессора на странице Comp Edit. Для этого
вызовите программу, которая использует желаемый тип компрессора, из
библиотеки Компрессора (Compressor), затем отрегулируйте параметры по своему
желанию.
7 Нажмите кнопку [ENTER] для включения кнопки ON/OFF, расположенной слева в
нижнем углу страницы.
Кнопка ON/OFF включает/выключает компрессор выбранного Входного Канала.
8 В то время, как музыканты играют на своих инструментах, отрегулируйте параметры
компрессора.
Для этого переместите курсор на нужный параметр в секции PARAMETER на странице,
затем вращайте колесо ввода данных (Parameter) или нажимайте кнопки [INC]/[DEC].
Входные Каналы 1-32 имеют гейты (пороговые шумоподавители), которые могут
использоваться независимо от компрессоров. Для того, чтобы применить гейт, сначала
нажмите кнопку [DYNAMICS], затем кнопку [F2], чтобы иметь доступ к библиотеке Гейта
(Gate). После вызова программы гейта, нажмите кнопку [Dynamics], затем кнопку [F1],
чтобы отобразить страницу Gate Edit, на которой Вы можете регулировать параметры
гейта.
Запись
Когда Вы завершите подготовку каждого канала, Вы можете начать запись на цифровой
MTR следующим образом:
1 Начните запись на цифровом MTR, и дайте команду музыкантам начать играть на
своих музыкальных инструментах.
Во время записи, нажмите кнопку [HOME], чтобы отобразить страницу Meter | CH1-
32 или страницу Master, и проверьте, не обрезаны ли уровни Входных Каналов (Input
Channel) и выходные уровни Шин 1-8 (Bus 1-8).
2 После того, как композиция будет сыграна, остановите цифровой MTR.
3 Для проверки воспроизведите запись на цифровом MTR с начала.
4 Если Вы удовлетворены записью, остановите воспроизведение и выведите Треки 1-8
из режима записи на записывающем устройстве.
Замечание: Если цифровые MTR поддерживают команды MMC (MIDIMachine
Control), Вы можете использовать функцию Машинного Управления (Machine
Control) 01V96, для выбора треков или установки позиции на устройстве записи
(см. стр. 212).
