195
01V96 Версия 2 — Руководство Пользователя
Режим Дистанционного Управления Pro Tools
17
Дистанционное Управление

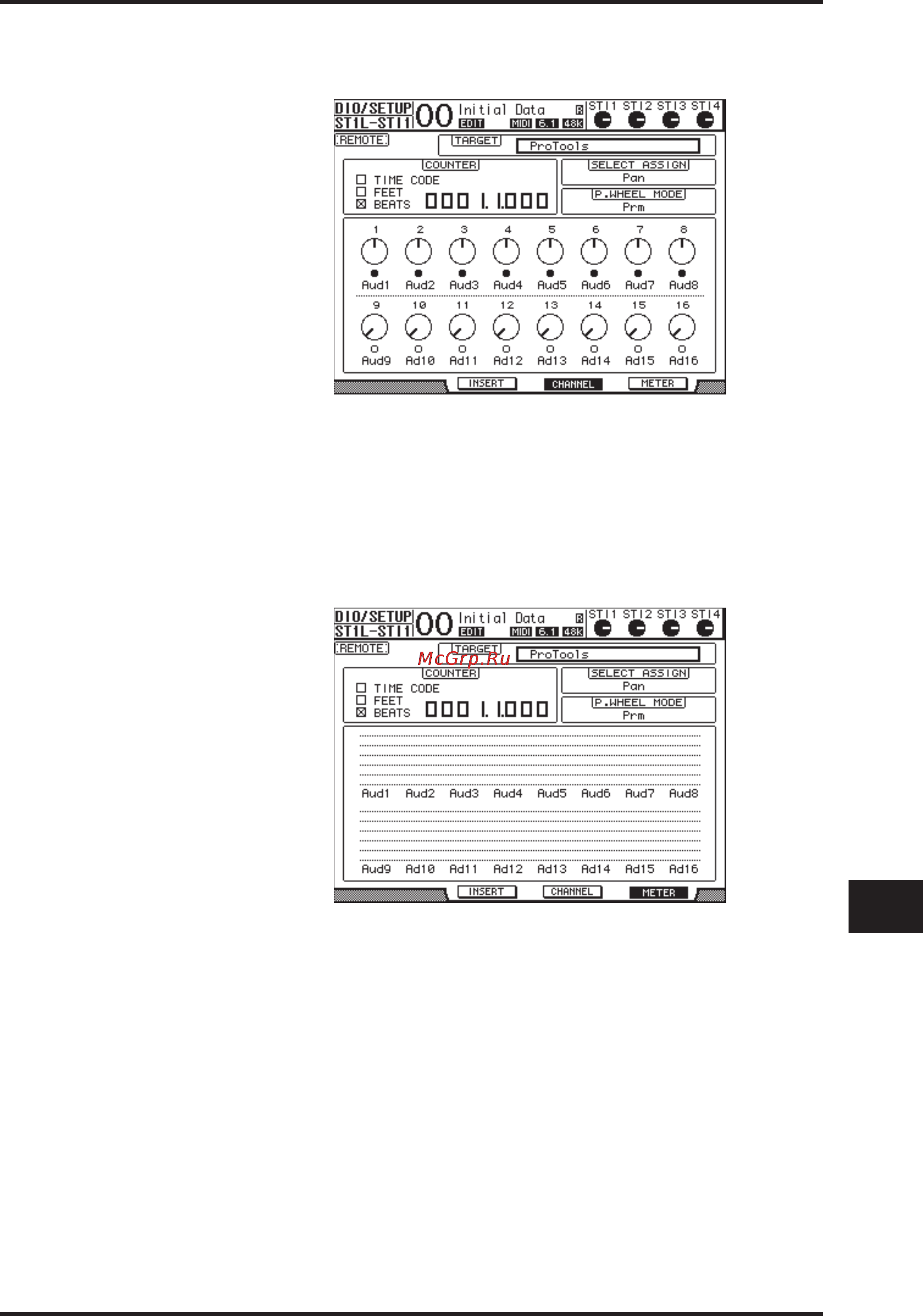

Z Режим Channel Display (кнопка [F3])
Нажмите кнопку [F3] для выбора этого режима, в котором отображены контроллеры
параметров для треков 1-16.
• Контроллеры Параметров 1-16…….. Отображаются контроллеры таких параметров
канала, как панорамирование 1-16, уровень
отправки A-E и т.д.
Z Режим Meter Display (кнопка [F4])
Нажмите кнопку [F4] для выбора этого дисплейного режима, в котором отображены
индикаторы уровня для треков 1-16.
• Каналы 1-16..............Отображаются Уровни Отправок каналов 1-16.
