Yamaha 01V96VCM [49/320] Маршрутизация сигналов

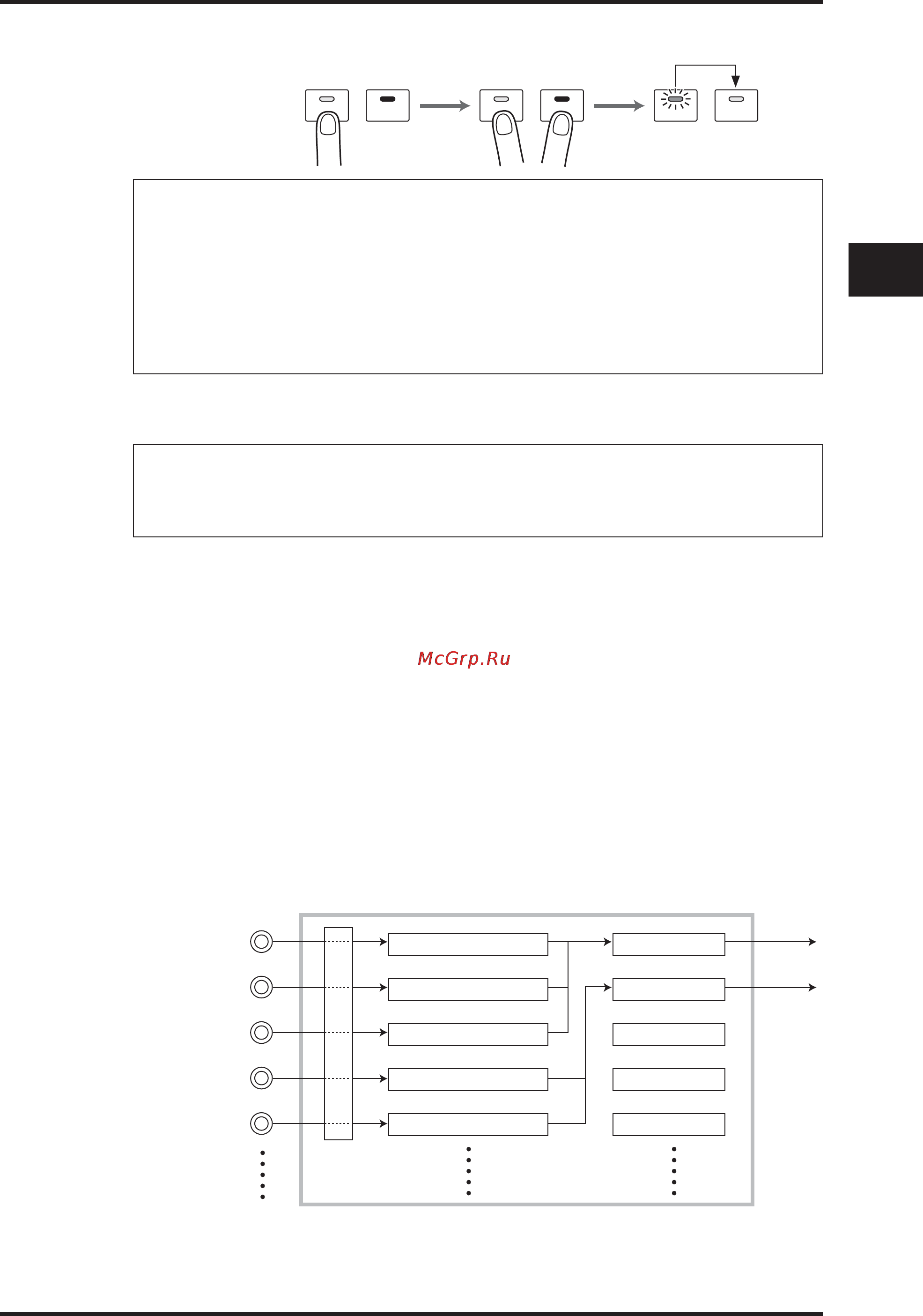

![Yamaha 01V96VCM [49/320] Маршрутизация сигналов](/views2/1014126/page49/bg31.png)
51
01V96 Версия 2 — Руководство Пользователя
SEL SEL SEL SEL SEL SEL
Инициализация Записи на Трек
5
Применение
Замечание:
• Вы можете все еще выбрать для управления один из парных каналов, нажав
соответствующую кнопку [SEL]. При выборе канала, индикатор кнопки [SEL] будет
гореть, а кнопка [SEL] парного канала будет мигать.
• Вы также можете определить, какие установки будут копироваться для парного
канала, используя специальное окно (см. стр. 230).
• Вы можете создавать или отменять пары на страницах Pair/Grup (см. стр. 93).
• Вы можете также группировать фейдеры, кнопки [ON], эквалайзеры или
компрессоры нескольких каналов (см. стр. 149).
2 Для отмены пары, удерживая кнопку [SEL] одного из парных каналов, нажмите
кнопку [SEL] другого канала входящего в пару.
Примечание: При желании работать фейдерами парных каналов, Вы долж¬ны
работать только одним фейдером пары. Если Вы попытаетесь работать
фейдерами обоих парных каналов, чрезмерная нагрузка на двигатель фейдера
может привести к сбою.
Маршрутизация Сигналов
Для записи входных сигналов 01V96 на внешнее цифровое устройство многоканальной
записи, Вы должны определить назначение сигналов для каждого Входного Канала. Этот
процесс называется “маршрутизация”. Существуют два метода маршрутизации.
• Использование Выходных Шин (Bus Outs) 1-8
Входные сигналы каналов сначала поступают на Шины 1-8, затем через Выходные
Шины (Bus Outs) 1-8 на выходные разъемы или каналы. Используйте этот метод, чтобы
микшировать различные сигналы Входных Каналов (Input Channel) и записывать их на
треки MTR. Если Вы хотите, Вы можете обработать сигналы, используя компрессоры и
эквалайзеры Выходных Шин 1-8.
В следующем примере, сигналы Входных Каналов маршрутизированы через Выходные
Шины (Bus Outs 1 и 2) на разъемы ADAT OUT 1 и 2.
Параметры скопированы
Разъем INPUT 1 Входной канал 1 Выходная шина 1
Разъем INPUT 2 Входной канал 2 Выходная шина 2
Разъем INPUT 3 Входной канал 3 Выходная шина 3
Разъем INPUT 4 Входной канал 4 Выходная шина 4
Разъем INPUT 5 Входной канал 5 Выходная шина 5
Разъем
ADAT OUT
CH1
CH2
Входной
патч
