Yamaha 01V96VCM [139/320] Мониторинг панорамы объемного звука
![Yamaha 01V96VCM [139/320] Мониторинг панорамы объемного звука](/views2/1014126/page139/bg8b.png)
141
01V96 Версия 2 — Руководство Пользователя
BUS1 (L)
BUS2 (R)
BUS3 (Ls)
BUS4 (Rs)
BUS5 (C)
BUS6 (LFE)
SURROUND
PA N
LFE LEVEL
SURROUND
PA N
LFE LEVEL
SURROUND
PA N
LFE LEVEL
01V96
Установка и Выбор Режима Панорамирования Объемного Звука
12
Панорама Объемного Звука
Z Мониторинг Панорамы Объемного Звука
Для прослушивания движения панорамы объемного звука подключите Выходные Шины
к аналоговым выходам, к которым подключена мониторная система.

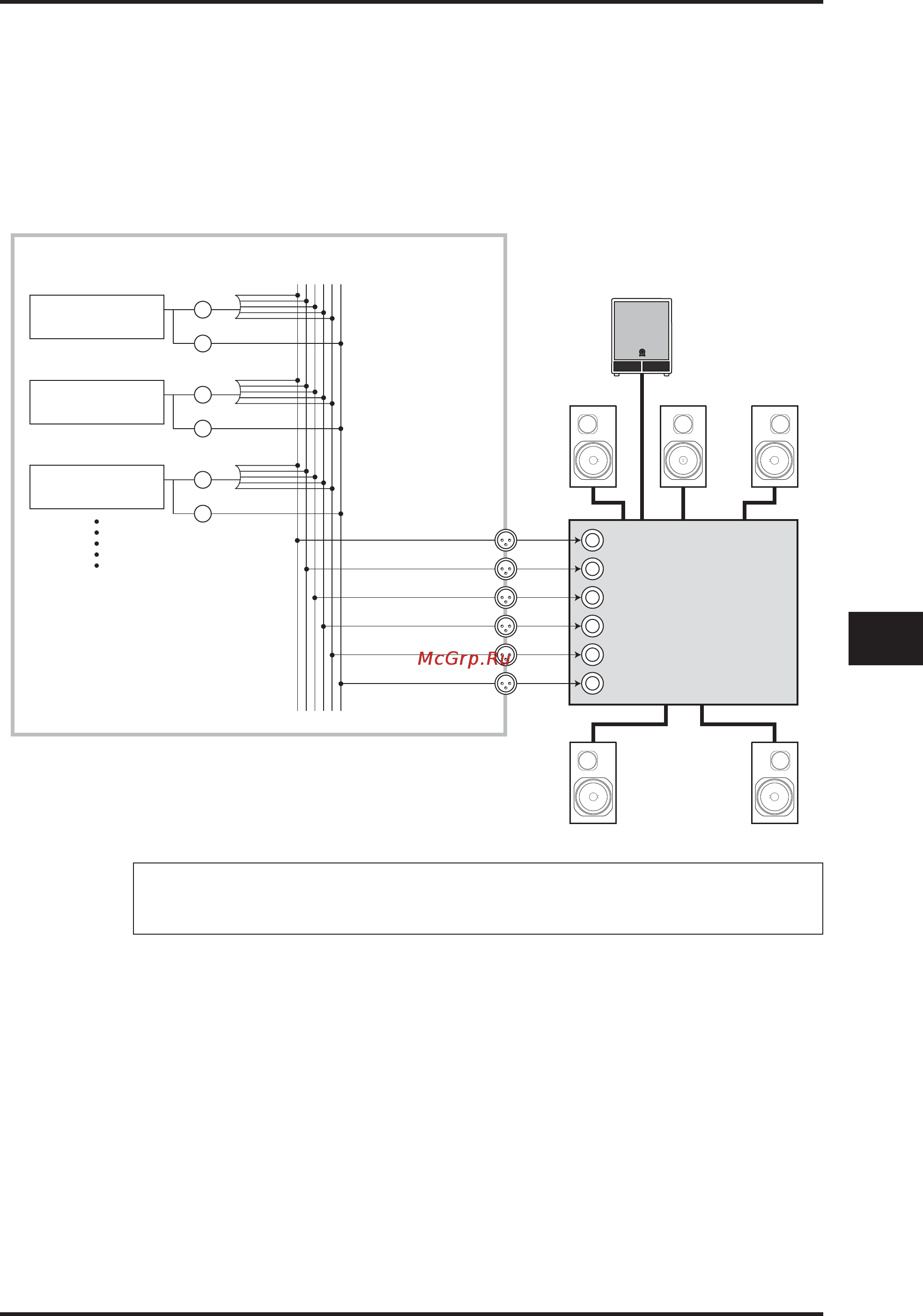

Следующая диаграмма иллюстрирует пример, в котором сигналы Выходных Шин 1 и 2
(левый и правый передние каналы) поступают на разъемы STEREO, OUT L и R, а сигналы
Выходных Шин 3-6 поступают на разъемы OMNI OUT 1-4 в режиме Объемного звука 5.1.
Задний (Л) Задний (П)
Замечание: Чтобы подать сигналы левого и правого передних каналов объемного звука
на разъемы STEREO OUT L и R, включите ячейку Surround L R в Stereo на странице
Surr Bus.
Входной Канал 1
Входной Канал 2
Входной Канал 3
Сабвуфер
Передний (Л) Центр Передний (П)
Передний (Л)
Передний (П)
Задний (Л)
Задний (П)
Центр
Сабвуфер
Многоканальный
усилитель
STEREO OUT L
STEREO OUT R
OMNI OUT 1
OMNI OUT 2
OMNI OUT 3
OMNI OUT 4
