77
01V96 Версия 2 — Руководство Пользователя
INPUT PATCH
Входные Каналы
7
Входные каналы
7 Входные Каналы
Эта глава описывает, как регулировать параметры Входных Каналов (Input Channel)
01V96.
Входные Каналы
Секция Входного Канала позволяет Вам регулировать уровень и тембр входных
сигналов на 01V96 (и выходных сигналов внутренних процессоров Эффектов 1-4), и
маршрутизировать сигналы на Шины 1-8, Стерео Шину, и Дополнительные Отправки
1-8. Существуют два типа Входных Каналов, которые представляют несколько отличные
функции: Входные моноканалы (Input Channels) 1-32 и стереоканалы ST IN 1-4.
Входные Каналы 1-32
Каждый из монофонических Входных Каналов оснащен переключателем фазы, гейтом,
компрессором, аттенюатором и эквалайзером - EQ для обработки поступающих сигналов.

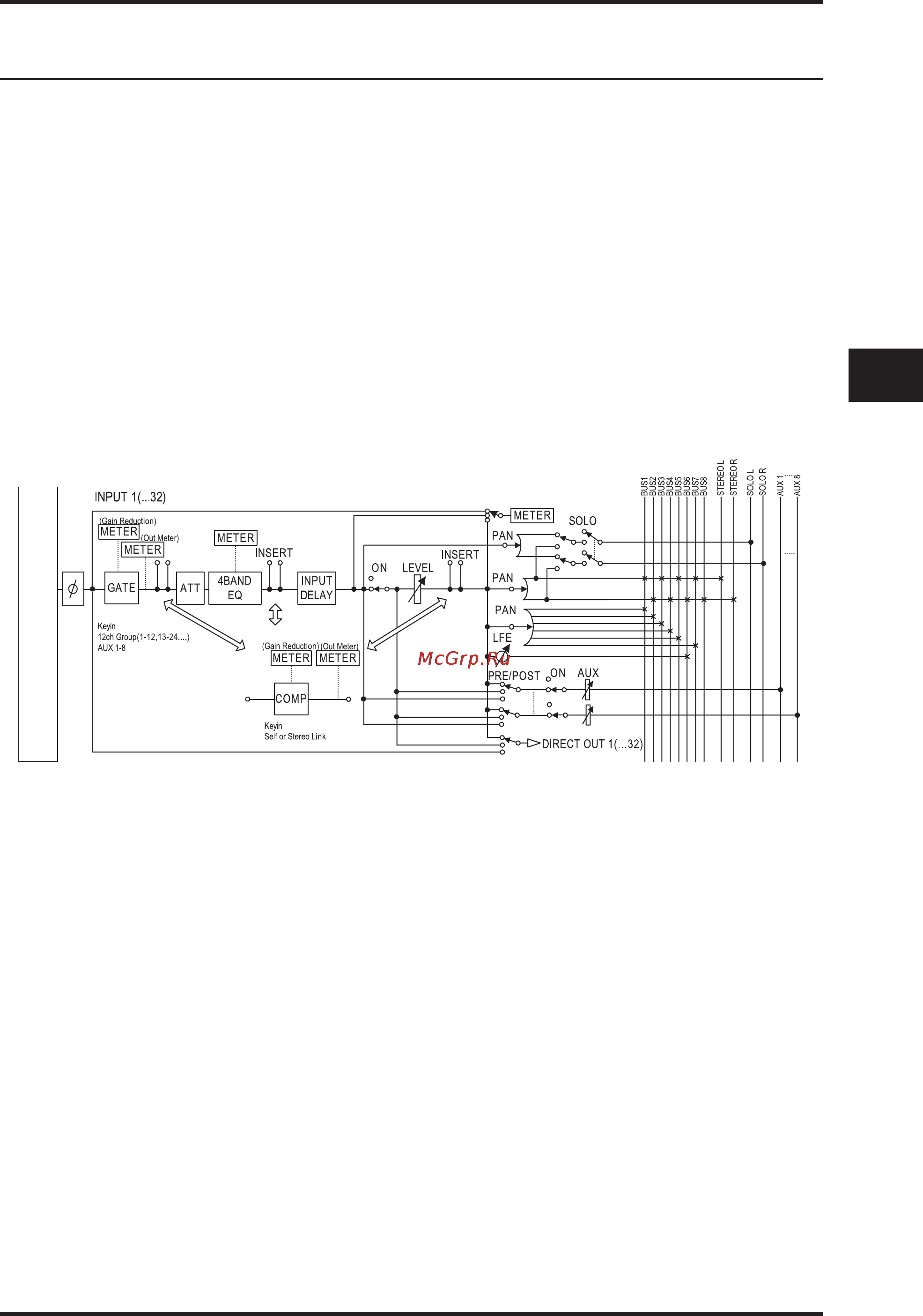

Следующая иллюстрация показывает сигнальный поток Входных Каналов 1-32.
Входные Каналы 1-32 имеют следующие параметры:
• ф (Фаза - Phase)
Эта секция переключает фазу входных сигналов.
• GATE (гейт - пороговый шумоподавитель)
Процессор динамической обработки звука, который может быть использован как гейт
или для дакинга.
• COMP (Компрессор)
Процессор динамической обработки, который может использоваться как компрессор
(compressor), экспандер (expander) или лимитер (limiter). Компрессор может работать
перед эквалайзером, перед фейдером или после фейдера.
• ATT (Аттенюатор)
Эта секция позволяет Вам, уменьшать или увеличивать уровень сигнала, который
поступает на эквалайзер (EQ). Аттенюатор позволяет предохранять сигналы, прошедшие
эквалайзер от обрезания и корректировать сигнальные уровни, если они недостаточно
высоки.
• BAND EQ (4-х полосный эквалайзер)
Это 4-х полосный параметрический эквалайзер - EQ четыре полосы (частотные полосы
- высокие, средне-высокие, средне-низкие, и низкие).
• INPUT DELAY (входная задержка)
Эта секция позволяет задерживать входные сигналы. Вы можете использовать эту
задержку для настройки синхронизации между каналами, или как эффект задержки с
обратной связью.
