288
01V96 Версия 2 — Руководство Пользователя
TO HOST USB USB 0 V–3.3 V B type USB connector
MIDI
IN
1
MIDI — DIN Connector 5P
OUT
MIDI — DIN Connector 5P
THRU
MIDI — DIN Connector 5P
WORD CLOCK
IN
— TTL/75 Ω BNC Connector
OUT
— TTL/75 Ω BNC Connector
430 (Not included Screw Heads)
436 (Included Screw Heads)
150
540
350101
548
350
Приложение B: Технические характеристики
Характеристики контроля I/O (ввода/вывода)
I/O Порт Формат Уровень Консольный соединитель
1. MIDI IN можно использовать как TIME CODE IN MTC.

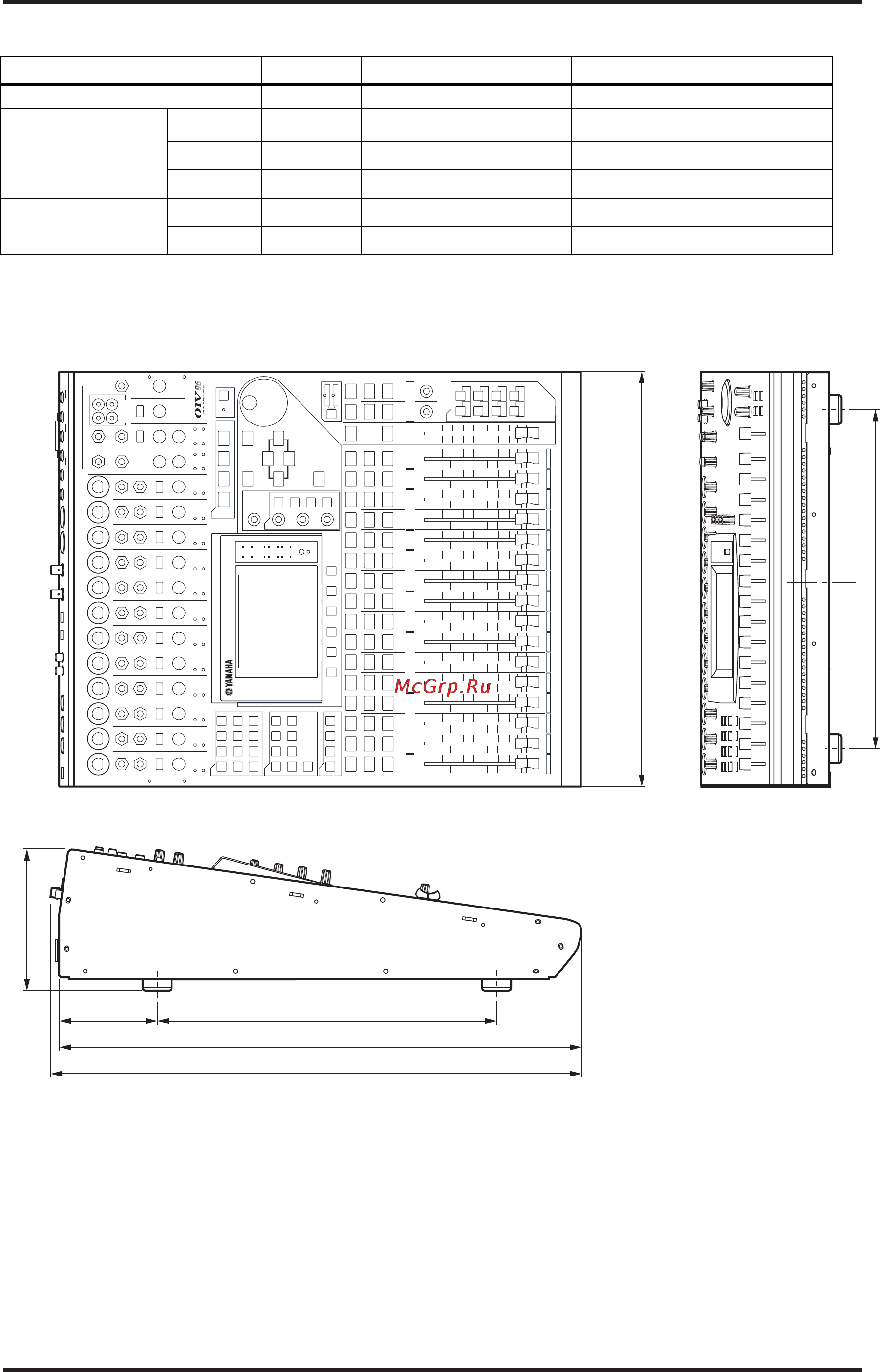

Размеры
Единицы: мм
Спецификации и описания в данном руководстве пользователя предназначены только
для ознакомления. Yamaha Corp. Сохраняет право изменять продукт или характеристики
в любое время без предварительного уведомления. Поскольку характеристики,
оборудование и опции могут отличаться в зависимости от местности, пожалуйста,
проконсультируйтесь с вашим поставщиком продукта Yamaha.
Европейские Модели
Информация покупателя/пользователя указана в EN55103-1 и EN55103-2.
Пусковой ток: 20 A
Соответствие экологическим нормам : E1, E2, E3 and E4
430 Исключая головки болтов
436 Включая головки болтов
