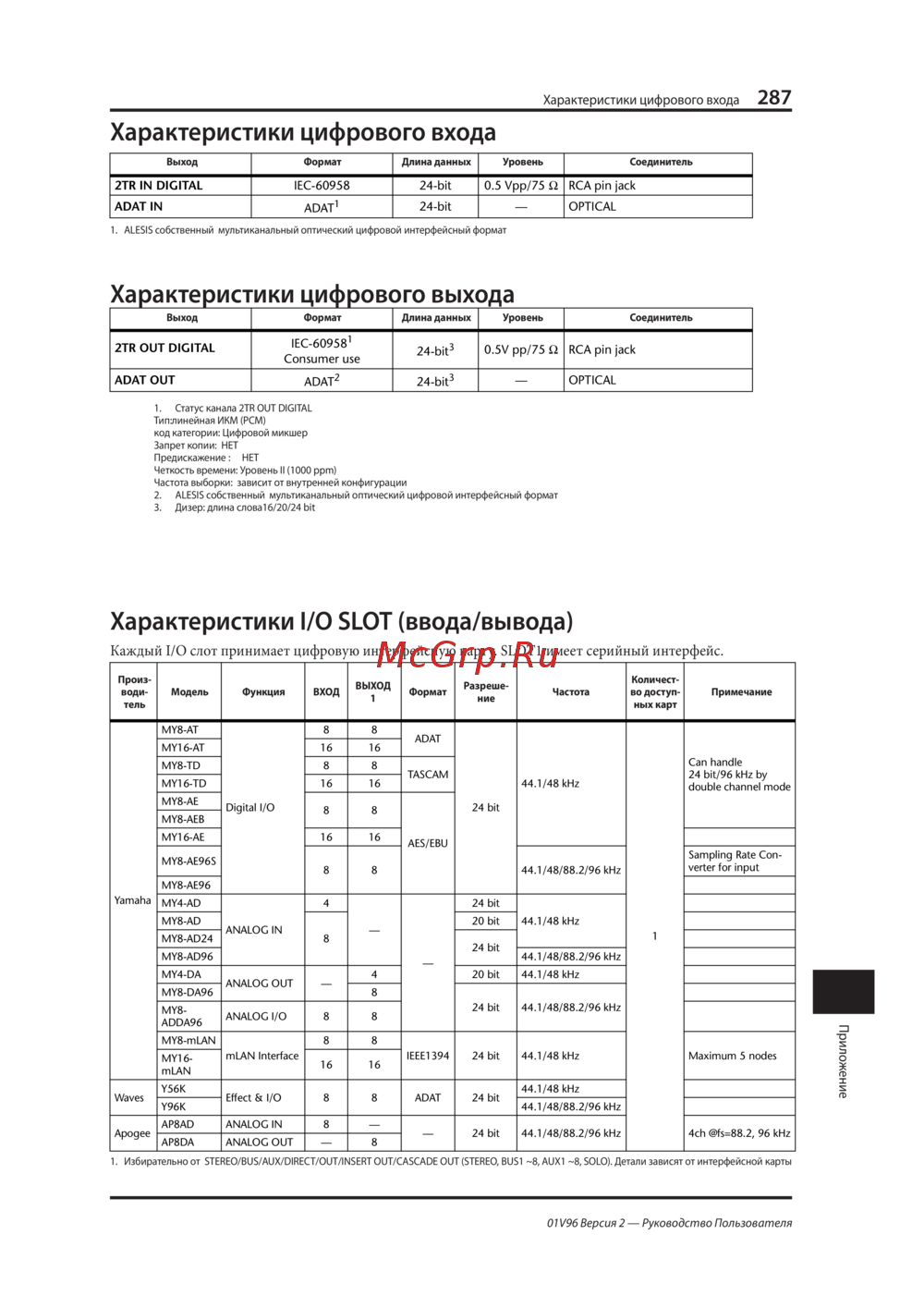

287
01V96 Версия 2 — Руководство Пользователя
2TR IN DIGITAL IEC-60958 24-bit 0.5 Vpp/75 Ω RCA pin jack
ADAT IN
ADAT
1
24-bit — OPTICAL
2TR OUT DIGITAL
IEC-60958
1
Consumer use
24-bit
3
0.5V pp/75 Ω RCA pin jack
ADAT OUT
ADAT
2
24-bit
3
— OPTICAL
Yamaha
MY8-AT
Digital I/O
88
ADAT
24 bit
44.1/48 kHz
1
Can handle
24 bit/96 kHz by
double channel mode
MY16-AT 16 16
MY8-TD 8 8
TASCAM
MY16-TD 16 16
MY8-AE
88
AES/EBU
MY8-AEB
MY16-AE 16 16
MY8-AE96S
8 8 44.1/48/88.2/96 kHz
Sampling Rate Con-
verter for input
MY8-AE96
MY4-AD
ANALOG IN
4
—
—
24 bit
44.1/48 kHzMY8-AD
8
20 bit
MY8-AD24
24 bit
MY8-AD96 44.1/48/88.2/96 kHz
MY4-DA
ANALOG OUT —
4 20 bit 44.1/48 kHz
MY8-DA96 8
24 bit 44.1/48/88.2/96 kHz
MY8-
ADDA96
ANALOG I/O 8 8
MY8-mLAN
mLAN Interface
88
IEEE1394 24 bit 44.1/48 kHz Maximum 5 nodes
MY16-
mLAN
16 16
Waves
Y56K
Effect & I/O 8 8 ADAT 24 bit
44.1/48 kHz
Y96K 44.1/48/88.2/96 kHz
Apogee
AP8AD ANALOG IN 8 —
— 24 bit 44.1/48/88.2/96 kHz 4ch @fs=88.2, 96 kHz
AP8DA ANALOG OUT — 8
Характеристики цифрового входа
Приложение
Характеристики цифрового входа
Выход Формат Длина данных Уровень Соединитель
1. ALESIS собственный мультиканальный оптический цифровой интерфейсный формат
Характеристики цифрового выхода
1. Статус канала 2TR OUT DIGITAL
Тип:линейная ИКМ (PCM)
код категории: Цифровой микшер
Запрет копии: НЕТ
Предискажение : НЕТ
Четкость времени: Уровень II (1000 ppm)
Частота выборки: зависит от внутренней конфигурации
2. ALESIS собственный мультиканальный оптический цифровой интерфейсный формат
3. Дизер: длина слова16/20/24 bit
Характеристики I/O SLOT (ввода/вывода)
Каждый I/O слот принимает цифровую интерфейсную карту. SLOT1 имеет серийный интерфейс.
Выход Формат Длина данных Уровень Соединитель
Произ-
води-
тель
Модель Функция ВХОД
ВЫХОД
1
Формат
Разреше-
ние
Частота
Количест-
во доступ-
ных карт
Примечание
1. Избирательно от STEREO/BUS/AUX/DIRECT/OUT/INSERT OUT/CASCADE OUT (STEREO, BUS1 ~8, AUX1 ~8, SOLO). Детали зависят от интерфейсной карты
