136
01V96 Версия 2 — Руководство Пользователя
Subwoofer
Rear L Rear RRear center
Front L Front RCenter
2
3
1
Глава 12 — Панорама Объемного Звука
• 6.1
Этот режим использует семь каналов, которые
включают шесть Каналов режима 5. 1 плюс
задний центр - Rear center.
Когда Вы выбираете один из этих режимов Объемного Звука (Surround), каждый канал
сигнала объемного звука поступает на выход, как сигнал Выходной Шины, определенный
на странице DIO/Setup | Surr Bus (см. стр. 139).
Следующая таблица показывает фабричные значения по умолчанию Каналов Объемного
Звука для Выходных Шин - BUS назначенных в каждом из режимов Объемного Звука
(Surround).
Режим Объем-
ного Звука
BUS1 BUS2 BUS3 BUS4 BUS5 BUS6 BUS7
3-1 LRCS
———
Передний
Левый
Передний
Правый
Центр Объем
5.1 L R Ls Rs C LFE
—
Передний
Левый
Передний
Правый
Задний
Левый
Задний
Правый
Центр Сабвуфер
6.1 L R Ls Rs C Bs LFE
Передний
Левый
Передний
Правый
Задний
Левый
Задний
Правый
Центр Задний центр Сабвуфер
Замечание: Вы можете установить панораму объемного звука независимо от
регуляторов панорамы или вместе с ними.

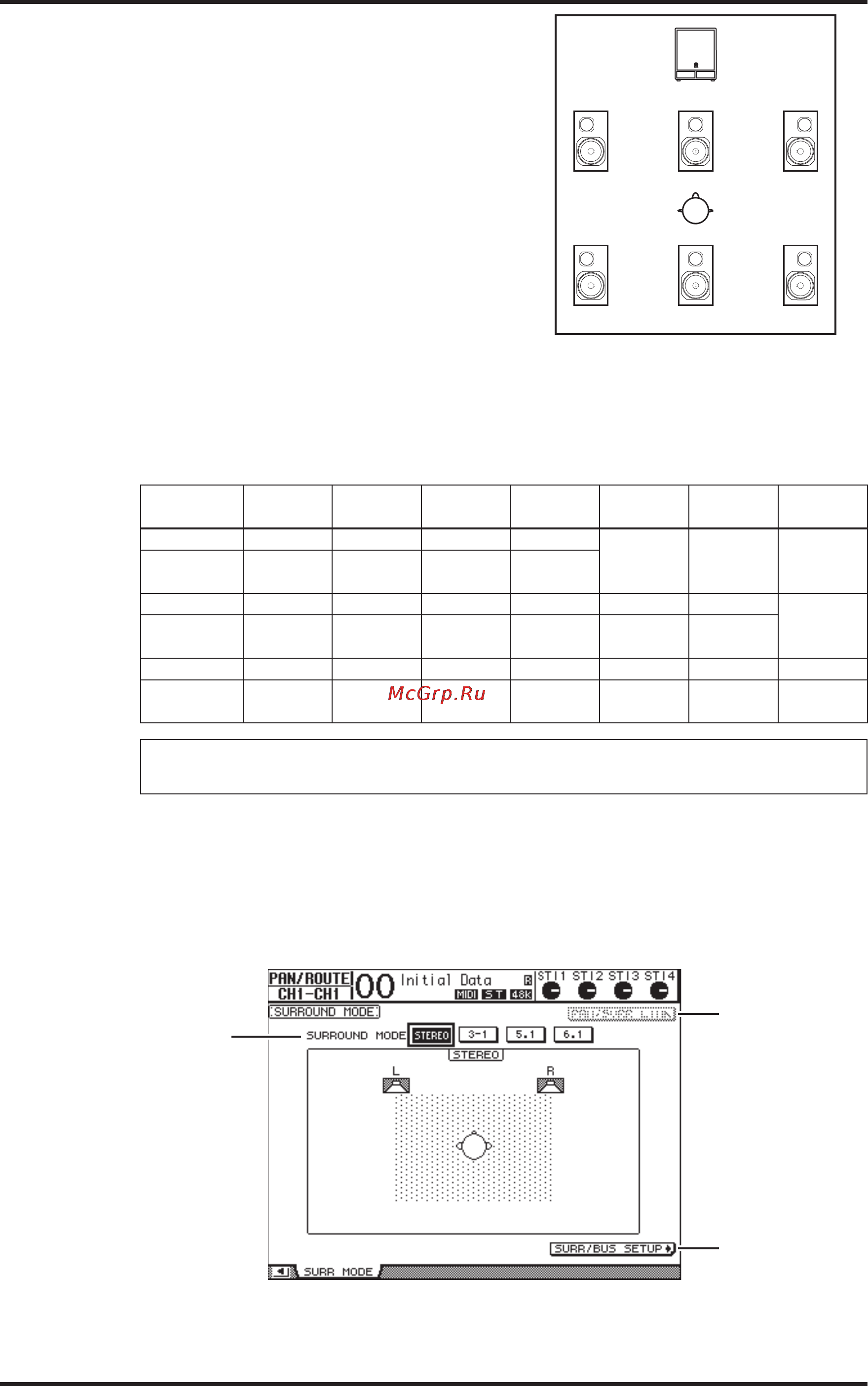

Установка и Выбор Режима Панорамирования Объемного Звука
Чтобы сконфигурировать объемный звук, выберите режим 3-1, 5.1 или 6.1 на 01V96 и
подключите цифровой MTR или многоканальную мониторную систему к 01V96.
1 Нажмите кнопку DISPLAY ACCESS [PAN/ROUTING] несколько раз до появления на
дисплее страницы Pan/Route | Surr Mode.
