Аналоговые и Цифровые Входы и Выходы
6
Аналоговые и Цифровые Входы и Выходы
6 Аналоговые и Цифрoвые Входы
и Выходы
Эта глава описывает аналоговые и цифровые входные/выходные разъемы 01V96, а также
основные операции, используя цифровые входы/выходы (I/O).
Аналоговые Входы и Выходы
Входная Секция

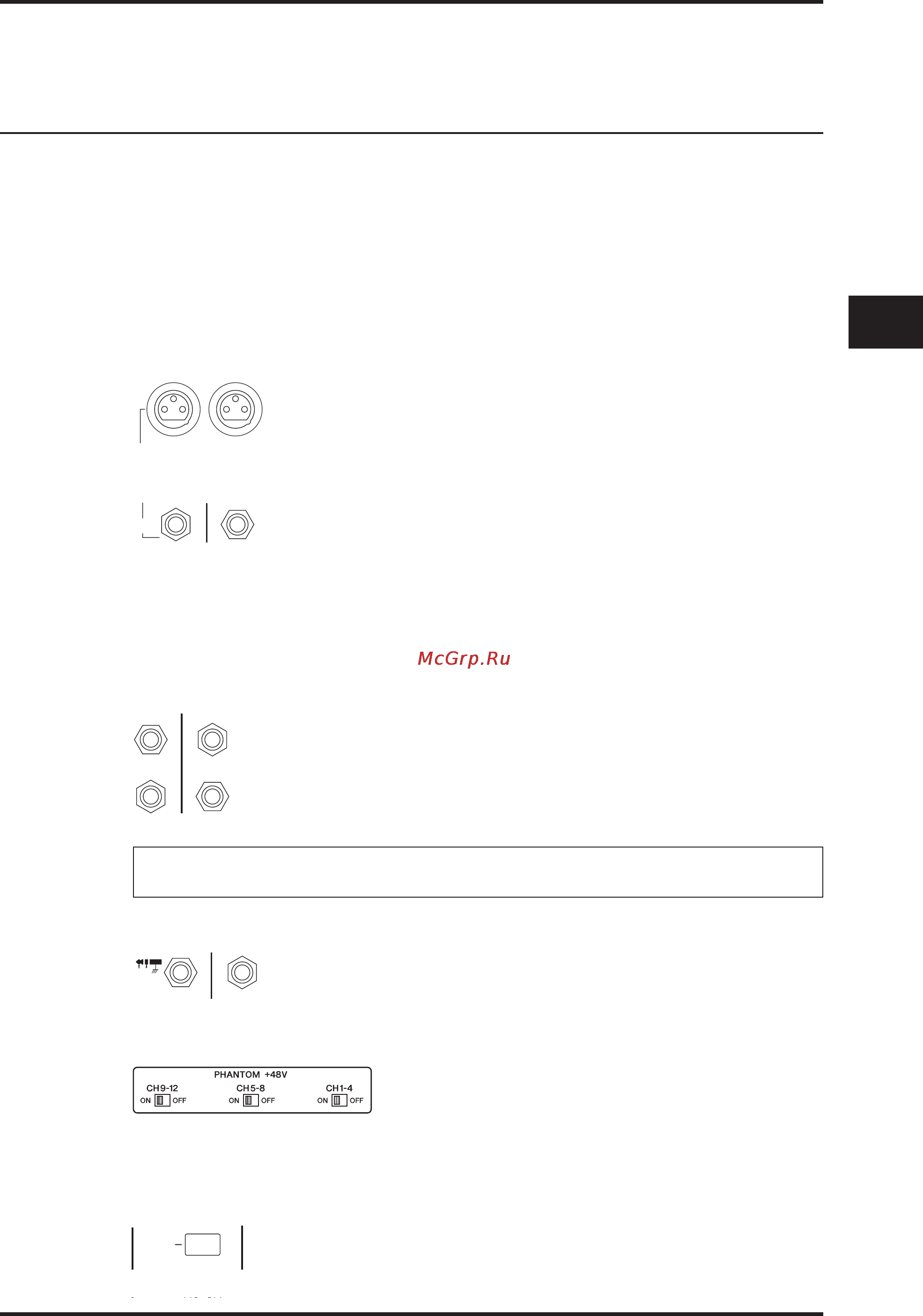

Верхняя панель 01V96 оснащена входными разъемами, которые позволяют подключать
микрофоны или устройства с сигналами линейного уровня.
• Разъемы INPUT A 1-12
Это сбалансированные (симметричные) разъемы TRS типа для
подключения микрофонов или устройств с выходными сигналами
линейного уровня. Номинальный входной диапазон - -60 дБ - +4 дБ.
• Разъемы INPUT B 1-12
Это сбалансированные разъемы TRS типа принимают сигналы
линейного уровня и микрофонные сигналы. Номинальный входной
диапазон - -60 дБ +4 дБ.
Нельзя одновременно использовать разъемы INPUT A и INPUT B
с одинаковыми номерами. (Например, Вы не можете использовать
одновременно разъемы INPUT A-2 и INPUT B-2.) Если Вы подключаете
кабель к разъемам A и B с одним номером, будет эффективен только
сигнал INPUT B (B-2 имеет приоритет над A-2).
• Разъемы INPUT 13-16
Это сбалансированные разъемы TRS типа принимают сигналы
линейного уровня.
Когда селектор AD 15/16 источника сигналов включен (нажат), сигналы
входов INPUT 15 и 16 игнорируются. Вместо них поступают сигналы из
разъема 2TR IN на AD Входных Каналов 15 и 16.
Замечание: Вы можете патчировать (направлять) входные сигналы от разъемов
INPUT на любой Входной Канал (Input Channel) (см. стр. 121.)
• Разъемы INSERT I/O
Эти разъемы TRS типа предназначены, чтобы подключения
(вставки) внешних устройств, например, процессоров эффектов, в
AD Входных Каналов.
• Фантомное Питание
Входы 1 - 12 имеет возможность подключения
фантомного питания + 48В для использования
с конденсаторными микрофонами и
распределительными коробками. Выключатели секции
PHANTOM +48В включают и выключают фантомное
питание.
• Переключатели PAD
Входы 1 - 12 имеют переключатели для уменьшения входных сигналов на
20 дБ. Эти переключатели эффективны на входах INPUT A и INPUT B.
