137
01V96 Версия 2 — Руководство Пользователя
Установка и Выбор Режима Панорамирования Объемного Звука
12
Панорама Объемного Звука
SURROUND MODE
Этот параметр дает возможность Вам выбрать режим Объемного Звука, используя
следующие кнопки. Кнопка, которая включена (выделена), указывает выбранный Режим
Объемного Звука (Surround).
• STEREO....................... 01V96 использует стандартный стерео режим (значение по
умолчанию).
• 3-1.................................Выбирается режим 3-1.
• 5.1..................................Выбирается режим 5.1.
• 6.1..................................Выбирается режим 6.1.
PAN/SURR LINK
Когда эта кнопка включена, регуляторы панорамирования Входных Каналов и стерео
Панорама Объемного Звука взаимосвязаны.
Нажмите эту кнопку, чтобы отобразить страницу Surr/Bus Setup, которая дает
возможность Вам изменить назначение Выходного Канала Объемного Звука на Выходную
Шину.
2 Переместите курсор в кнопку режима Объемного Звука (Surround), который Вы
хотите использовать.

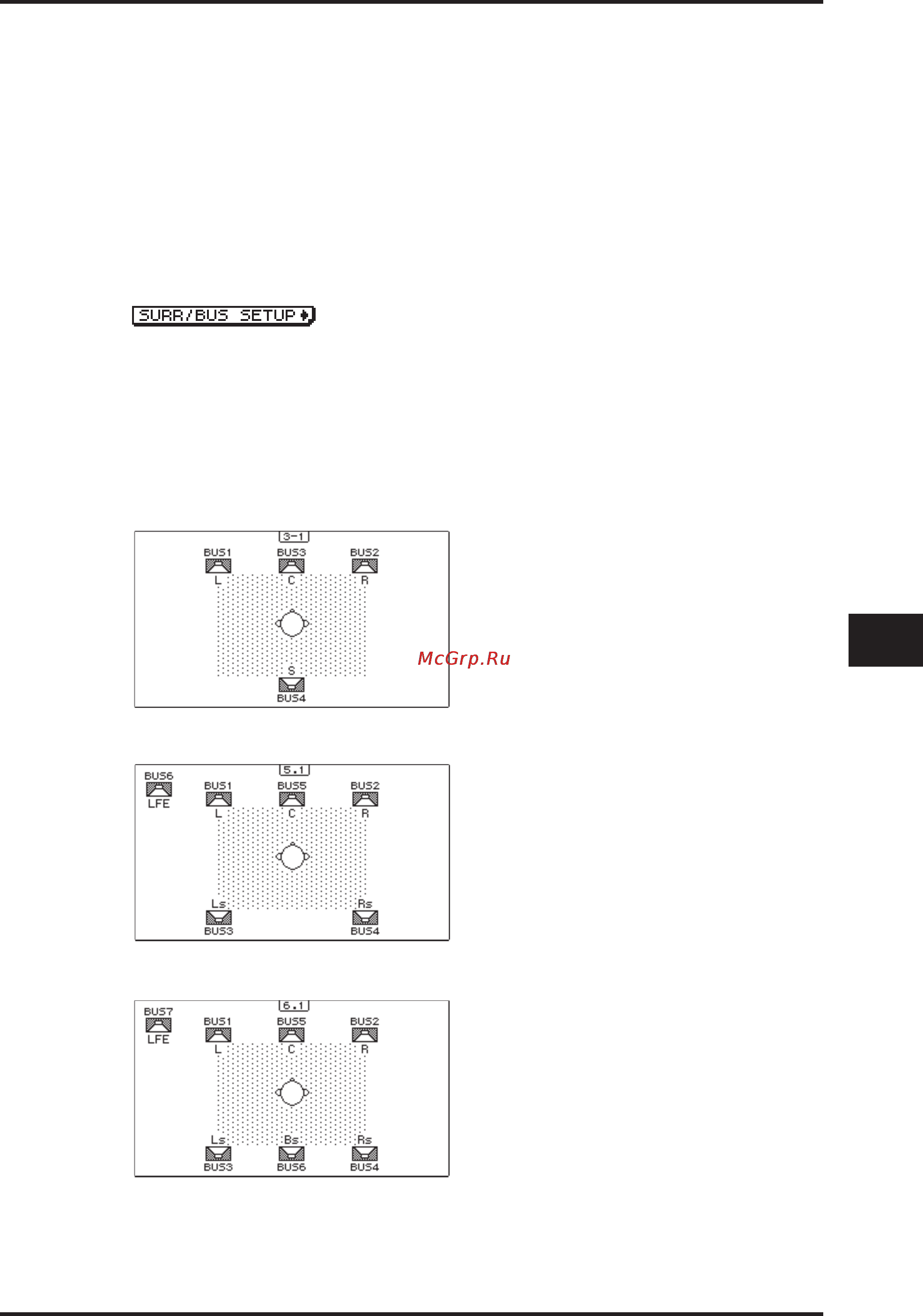

Когда Вы перемещаете курсор в одну из этих кнопок, изображения динамиков
появляются на дисплее, указывая стандартную позицию расположения и конфигурацию
Каналов Объемного Звука с Выходными Шинами.
• Режим 3-1
• Режим 5.1
• Режим 6.1
