121
01V96 Версия 2 — Руководство Пользователя
Входное и Выходное Патчирование
10
Входное и Выходное Патчирование
10 Входное и Выходное Патчирование
Эта глава описывает, как патчировать (направлять или назначать) сигналы в пределах
01V96 к его входам, выходам и каналам слота.
Входное Патчирование
Входные сигналы, поступающие на разъемы INPUT 1-16, разъем ADAT IN, разъемы 2TR
IN DIGITAL и на Слот платы ввода-вывода, направляются на Входные Каналы для их
дальнейшего применения.

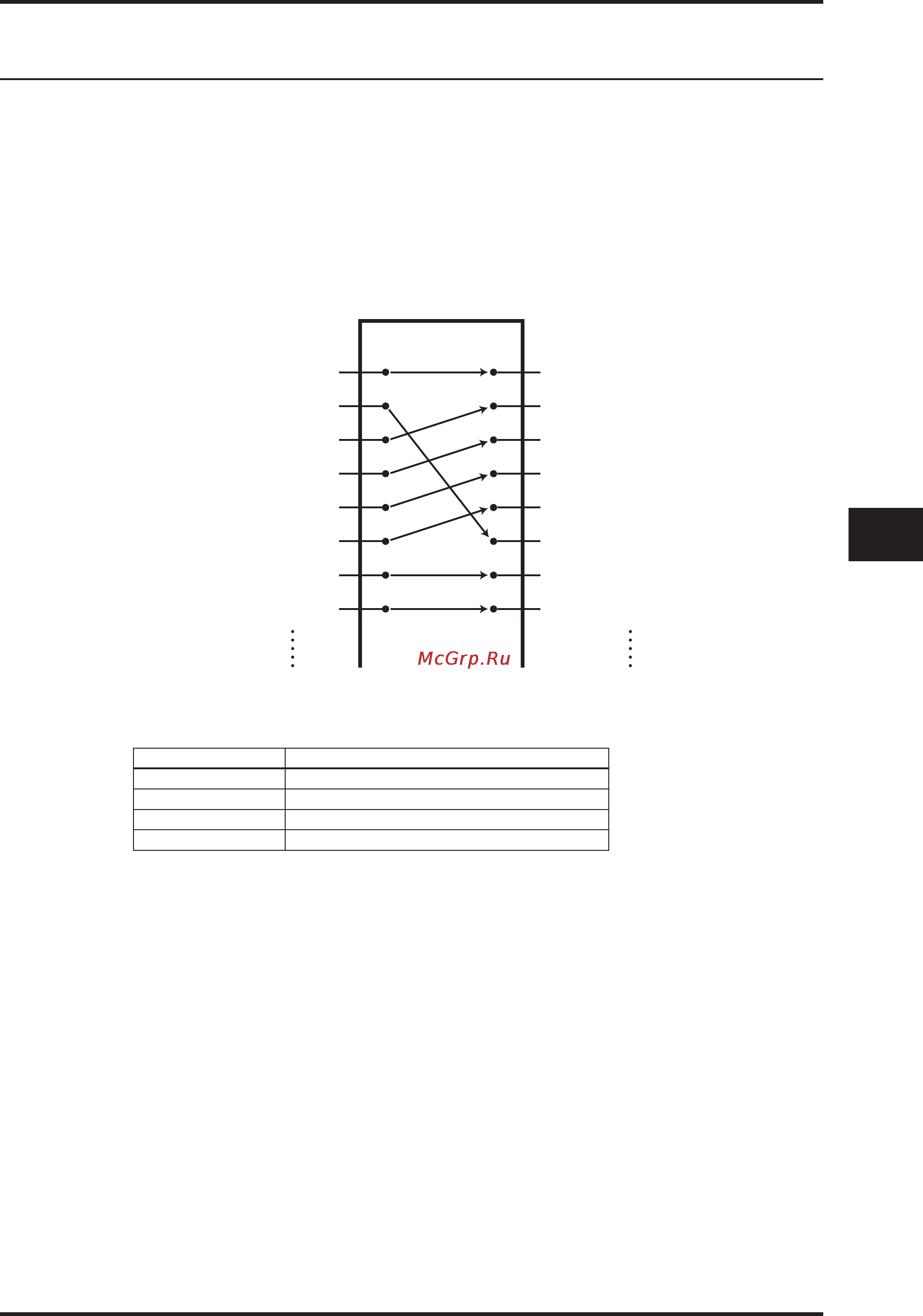

Пример Патчирования:
Входное патчирование
Разъем INPUT 1 Входной канал 1
Разъем INPUT 2 Входной канал 2
Разъем INPUT 3 Входной канал 3
Разъем INPUT 4 Входной канал 4
Разъем INPUT 5 Входной канал 5
Разъем INPUT 6 Входной канал 6
Разъем INPUT 7 Входной канал 7
Разъем INPUT 8 Входной канал 8
По умолчанию, Входные Каналы патчированы следующим образом:
Входные Каналы Входные разъемы и каналы Слота
1- 16 Разъемы INPUT 1-16
17- 24 Входные Каналы ADAT IN 1-8
25- 32 Каналы Слота 1-8
Каналы ST IN 1-4 Внутренние процессоры эффектов 1-4 Выходы 1-2
При необходимости, Вы можете изменить эти назначения.
