127
01V96 Версия 2 — Руководство Пользователя
Channel
3
1
2
Входное Патчирование
10
Входное и Выходное Патчирование
Входное Патчирование
Входные и Выходные Каналы 01V96 (Стерео Выход, Выходные Шины 1-8,
Дополнительные Выходы 1-8) имеют независимые Входы и Выходы Вставки (Insert)
(Точки Разрыва). Входы, выходы, каналы ADAT разъема, каналы слота и входы/выходы
внутренних процессоров эффектов могут быть направлены входы и выходы Вставки
(Insert) Выходных Каналов. Этим способом, Вы можете посылать сигналы внешним
процессорам эффектов для обработки, или вставлять Внутренние Эффекты.
Индивидуальное Патчирование Вставки
Вы можете направить входы, выходы, каналы ADAT разъема, каналы слота и входы/
выходы процессора эффектов 01V96 на Входы и Выходы Вставки (Insert). Аналогичная
процедура применяется к Входным Каналам и Выходным Каналам Вывода.
1 Нажмите кнопку [SEL] Входного Канала или Выходного Канала для патчирования
Вставки.
2 Нажмите кнопку [ф/INSERT/DELAY] несколько раз до появления страницы ф/INS/DLY |
Insert.
Эта страница содержит следующие параметры:
POSITION
Этот параметр определяет позицию вставки патча Вставки (Insert) или компрессора.
Позиция вставки обозначена выделенными кнопками COMP или INSERT.

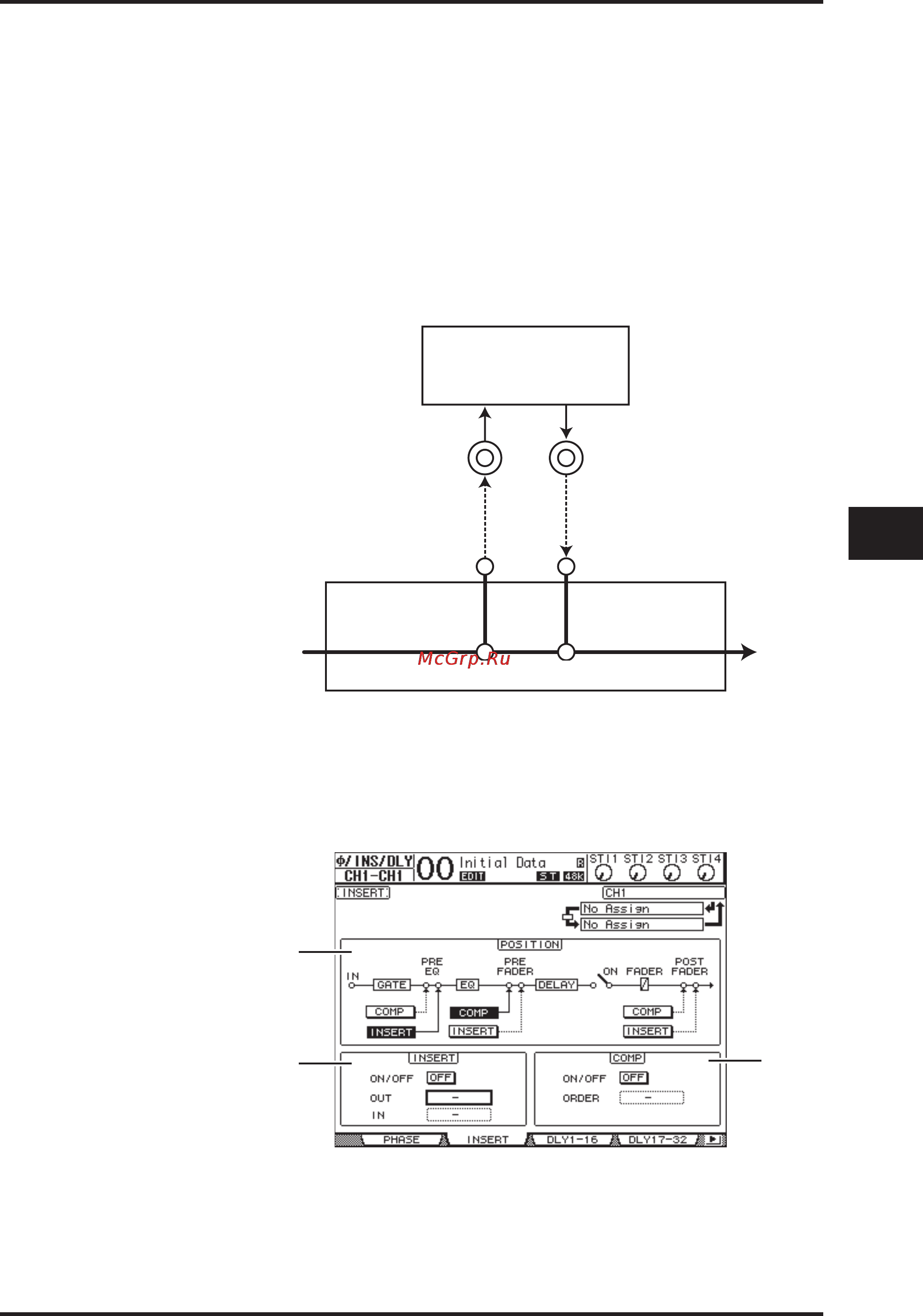

Канал
Эффекты
Вход Выход
Выходной разъем Входной разъем
Вставка OUT Вставка IN
