93
01V96 Версия 2 — Руководство Пользователя
1
2
Установка Входных Каналов с Панели Управления
7
Входные каналы
2 Переместите курсор в нужную кнопку в окне Channel Pairing, затем нажмите [ENTER].
В этом окне доступны следующие кнопки:
• CANCEL
Отмена операции.
• CH xÎy
Копирует значения параметров нечетного канала на четный канал.
• CH yÎx
Копирует значения параметров четного канала на нечетный канал.
• RESET BOTH
Сброс параметров обоих каналов на значения по умолчанию (то же самое, что и при
вызове памяти Канала #01).
Переместите курсор в нужную кнопку, затем нажмите [ENTER] для подтверждения пары.
Замечание: Нажатие и удержание первой кнопки [SEL] парных каналов и нажатие
второй кнопки [SEL] отменяет пару.

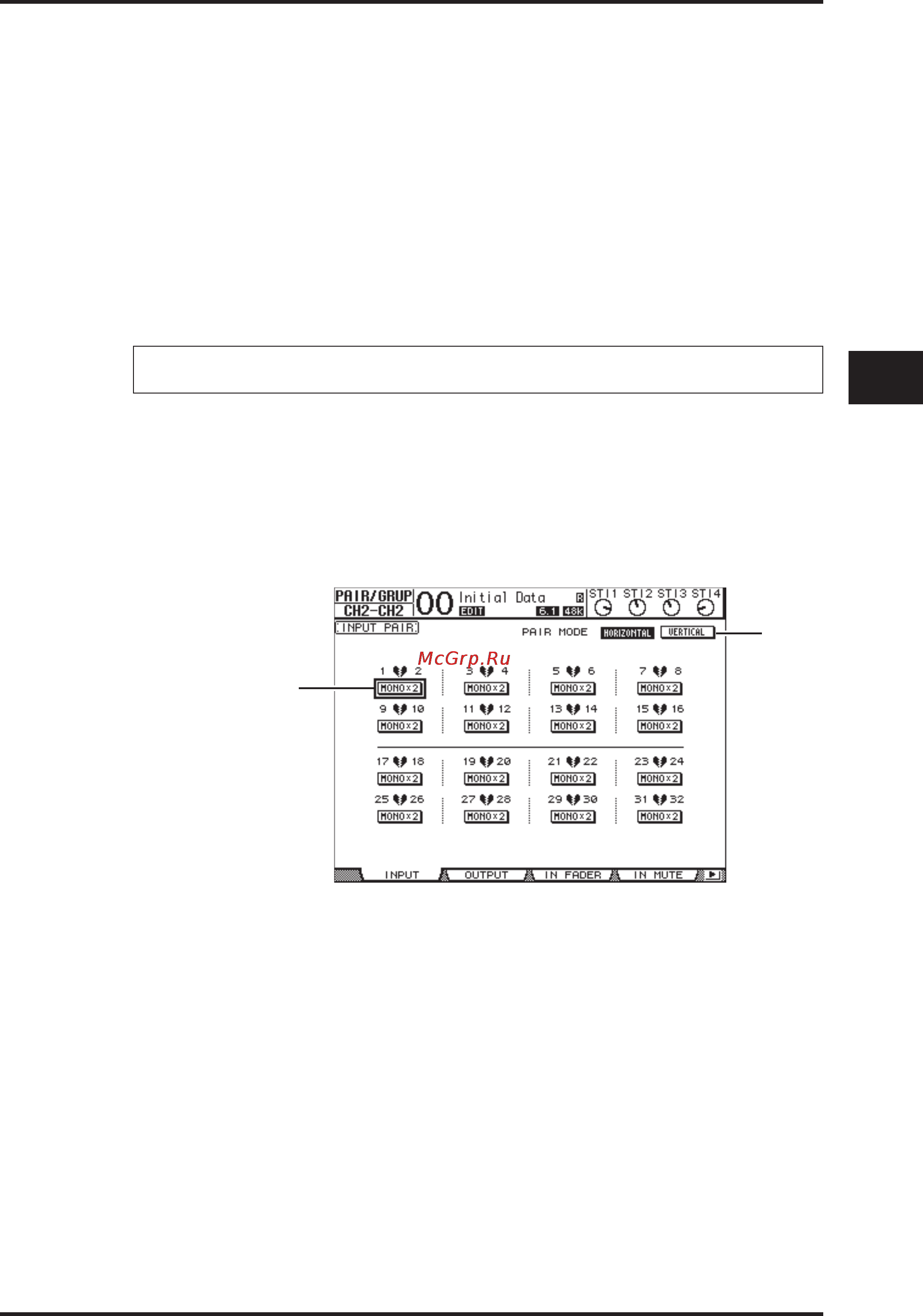

Объединение Каналов в Пары на Дисплее
1 Нажмите кнопку [PAIR/GROUP] несколько раз до появления на дисплее страницы
Pair/Grup | Input.
Параметры этой страницы описаны ниже:
PAIR MODE
Определяет соединение каналов.
Кнопки STEREO/MONO x2
Эти кнопки включают/выключают пары.
2 Переместите курсор в поле параметра PAIR MODE (), затем выберите Кнопку
HORIZONTAL или VERTICAL.
Функция каждого режима описана ниже:
• HORIZONTAL............. Кнопки пар смежных нечетно-четных каналов (значение по
умолчанию).
• VERTICAL.................... Кнопки канальных пар уровней рабочих режимов Layer 1 и
Layer 2, которые совместно используют один и тот же фейдер
(например, CH1 и CH17, CH16 и CH32, и т.д.). Этот режим
полезен, когда Вы хотите использовать один фейдер для
управления обоими стереоканалами.
